特性

• 2.5V至5.5V输入工作电压范围
• 电流模式升压调节器
  • 快速瞬态响应
  • 内置20V、3A、0.16Ω n沟道功率MOSFET
  • 逐周期限流
  • 87%效率(5V输入至13V输出)
  • 1.2MHz开关频率
  • ±1%输出稳压精度
• 大电流、18V VCOM缓冲器
  • ±500mA输出短路电流
  • 45V/µs摆率
  • 20MHz -3dB带宽
  • 满摆幅输出
• 稳压型电荷泵用于TFT栅极开启电源
• 稳压型电荷泵用于TFT栅极关断电源
• 逻辑控制高压开关，带可调延时
• 所有输出具有软启动和延时故障锁存
• 过载和过热保护

产品详情和应用

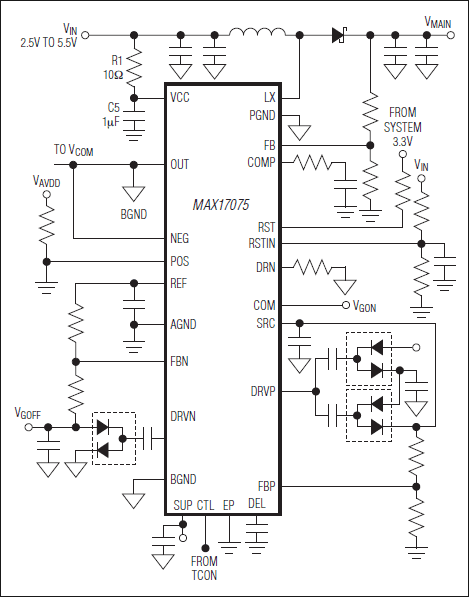

MAX17075包含一路高压升压型调节器、一个大电流运算放大器、两路稳压型电荷泵以及一路用作栅极驱动电源的MLG模块。

升压型DC-DC转换器为1.2MHz电流模式升压调节器，内置功率MOSFET。该器件为脉冲负载提供快速瞬态响应，同时保证效率高于85%。内置160mΩ (典型值)功率MOSFET允许在2.5V至5.5V输入范围内获得18V升压输出。内置7位数字软启动功能有效限制启动时的浪涌电流。

栅极导通和栅极关断电荷泵提供经过稳压TFT栅极通、断供电电源。这两路输出电压均可通过外部电阻分压器调节。

用来驱动LCD背板(VCOM)的运算放大器具有较大的输出短路电流(±500mA)、高摆率(45V/µs)、宽带(20MHz)以及满摆幅输出。

MAX17075采用24引脚薄型QFN封装，0.5mm线宽。封装为正方形(4mm x 4mm)，最大厚度0.8mm，适合超薄型LCD设计。该器件工作在-40°C至+105°C温度范围。

应用

• LCD监视器面板表
• LCD TV
• 笔记本电脑显示器
