特性

• 四路稳压输出用于源极和栅极驱动器供电
• V_POS + V_NEG = ±50mV，确保精确跟踪
• 测量内部和远端二极管温度传感器
• 所有输出具有真关断
• 2.7V至5.5V输入电压范围
• 软启动限制浪涌电流
• 通过I²C串口读取温度、控制电源输出使能、调整POS稳压值以及上电/断电顺序和故障监测

产品详情和应用

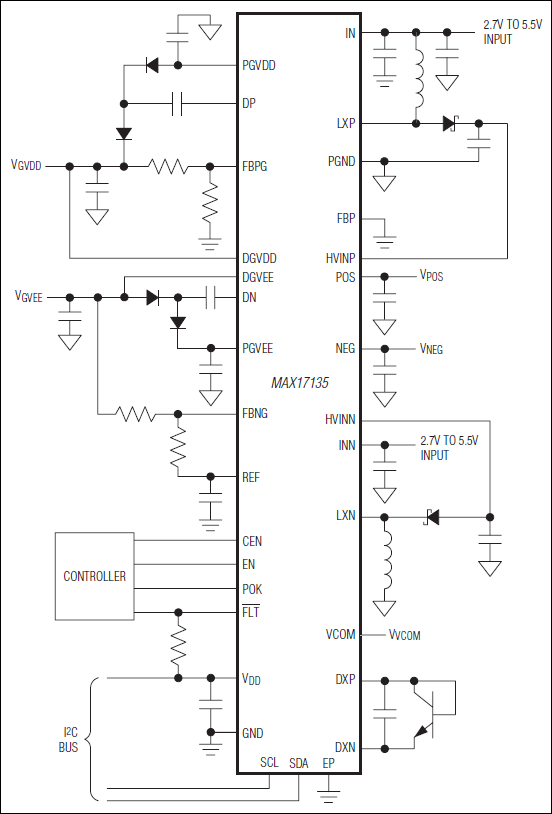

MAX17135为完备的电子书显示屏电源管理IC，内置源极和栅极驱动电源、高速VCOM放大器和温度传感器。

源极驱动器电源由boost转换器和buck-boost反相转换器组成，分别产生+15V (最高+17V)和-15V (最低-17V)电源。两路源极驱动器电源均可提供高达200mA的电流，正压源极驱动器电源(V_POS)可以通过I²C接口或外部分压电阻设定；负压源极驱动器电源(V_NEG)始终稳压在-V_POS ±50mV以内。

栅极驱动器电源由稳压电荷泵构成，产生+22V (最高+40V)和-20V (最低-40V)电源，每路电源可提供高达20mA的电流。

IC带有一个VCOM放大器，其输出电压由内部8位数/模转换器(DAC)控制。通过I²C接口编程DAC并以DAC步长作为最小电压步长。

IC包括内部温度传感器，可以读取IC内部的温度，并配合外部温度检测二极管读取外部面板的温度。通过I²C接口读取温度数据。

器件采用节省空间的32引脚TQFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 电子书
