ADI亚德诺 LTC3406AB 产品介绍

2026-03-09 0次

特性

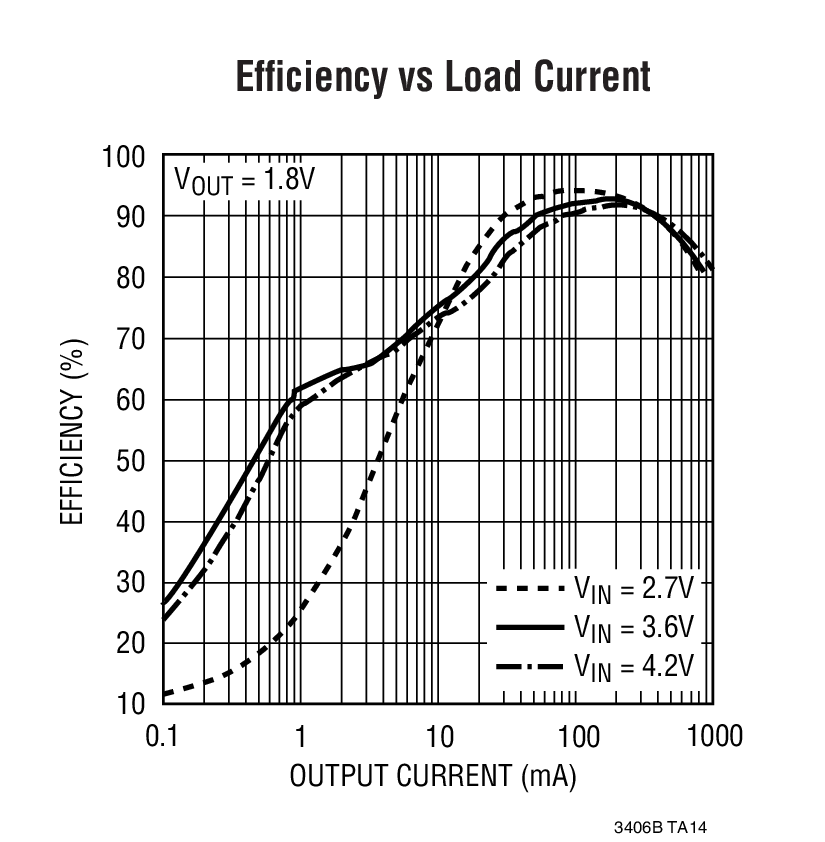

高效率：达 96%
输出电流为 600mA
输入电压范围为 2.5V 至 5.5V
1.5MHz 恒定频率操作
无需肖特基二极管
低压差操作：100% 占空比
低静态电流：200μA

±2% 0.6V 基准
停机模式中的电源电流消耗 <1μA
内部软起动电路限制了涌入电流
旨在实现卓越电压和负载瞬态响应的电流模式操作
过热保护

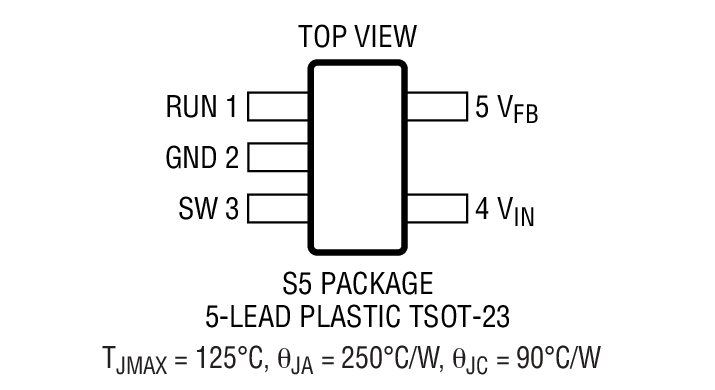

扁平（高度仅 1mm）ThinSOT^™ 封装

产品详情和应用

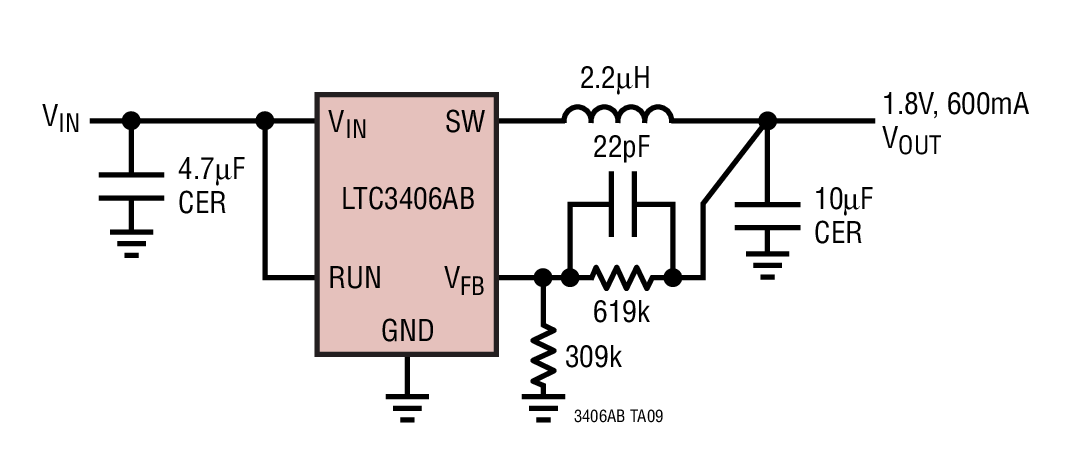

LTC^®3406AB 是一款采用恒定频率、电流模式架构的高效率单片式同步降压型稳压器。无负载时的电源电流为 200μA，在停机状态下则降至 <1μA 。2.5V 至 5.5V 的输入电压范围使得 LTC3406AB 成为单节锂离子电池供电型应用的理想选择。100% 的占空比实现了低压差操作，并延长了便携式系统中的电池工作时间。对于那些对噪声敏感的应用，PWM 脉冲跳跃模式操作提供了非常低的输出纹波电压。至于那些需要执行突发模式 (Burst Mode^®) 操作的应用，请查阅 LTC3406A 的相关资料。

在内部将开关频率设定为 1.5MHz，因而允许采用小的表面贴装型电感器和电容器。内部同步开关提高了效率，并免除了增设一个外部肖特基二极管的需要。利用 0.6V 反馈基准电压能够容易地对低输出电压提供支持。LTC3406AB 采用扁平 (高度仅 1mm) ThinSOT 封装。

V_OUT

F_SW

特点

LTC3406

可调

1.5MHz

突发模式

LTC3406-1.2

1.2V
