特性

• 可在 V_IN 高于、低于或等于 V_OUT 的情况下获得稳压输出
• 2.7V 至 15V 输入电压范围
• 2.5V 至 14V 输出电压范围
• 2.5A 连续输出电流：V_IN ≥ 5V，V_OUT = 5V，PWM 模式
• 输出电流监视器

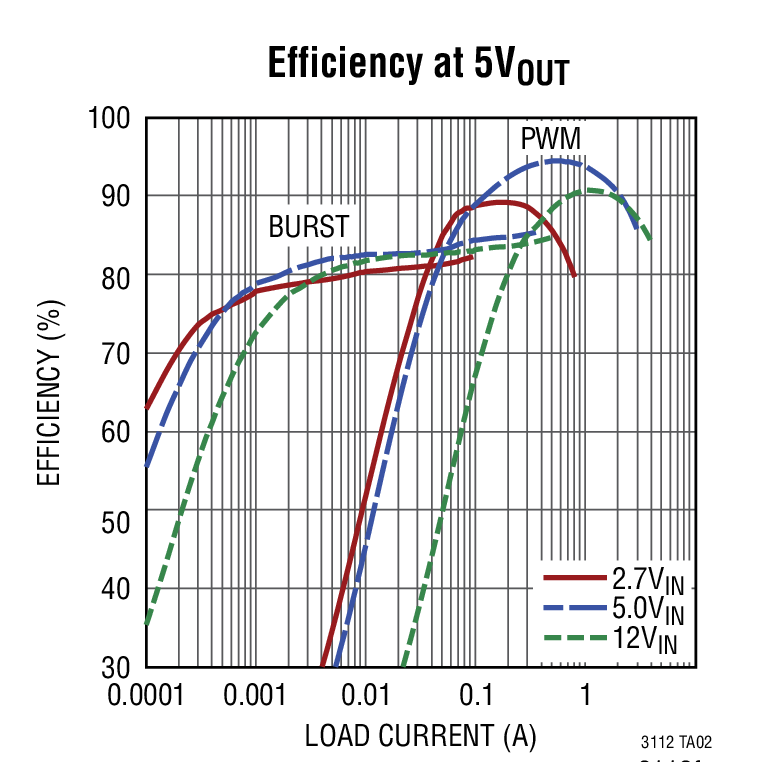

• 效率高达 95%
• 750kHz 开关频率，可同步范围为 300kHz 至 1.5MHz
• 内部 N 沟道 MOSFET
• 可选的突发模式 (Burst Mode^®) 操作，I_Q = 50μA
• 停机电流 <1μA
• 过压保护
• 在停机模式中提供了输出断接
• 内部软起动
• 小外形耐热性能增强型 16 引脚 (4mm x 5mm x 0.75mm) DFN 封装和 20 引脚 TSSOP 封装



产品详情和应用

LTC^®3112 是一款固定频率、同步降压-升压型 DC/DC 转换器，具有一个扩展的输入和输出范围。独特的四开关、单电感器架构提供了低噪声，并可在输入电压高于、低于或等于输出电压的情况下实现无缝运作。

LTC3112 具有一个 2.7V 至 15V 的输入范围，很适合于多种单节或多节电池、后备电容器或墙上适配器电源应用。低 R_DS(ON) 内部 N 沟道 MOSFET 开关在具有较高负载电流要求的应用中实现了高效运作。

LTC3112 具有可选的 PWM 或突发模式操作能力、一个容易同步的振荡器以及停机模式中的输出断接功能。一个输出电流监视器电路使得能够对负载电流进行控制或测量。该器件的其他特点包括 <1μA 的停机电流、短路保护、软起动、电流限制和热停机功能。

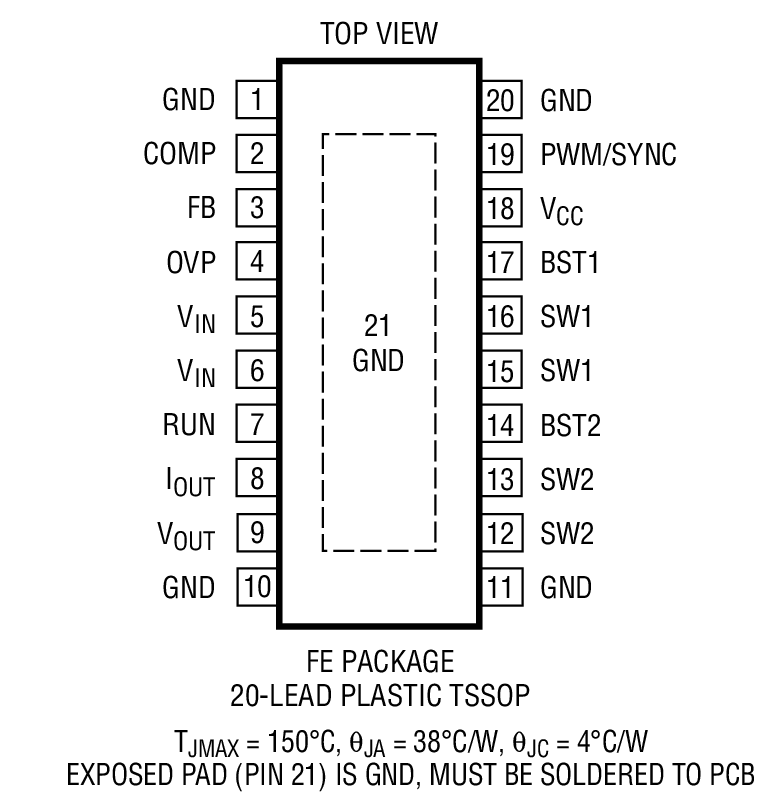

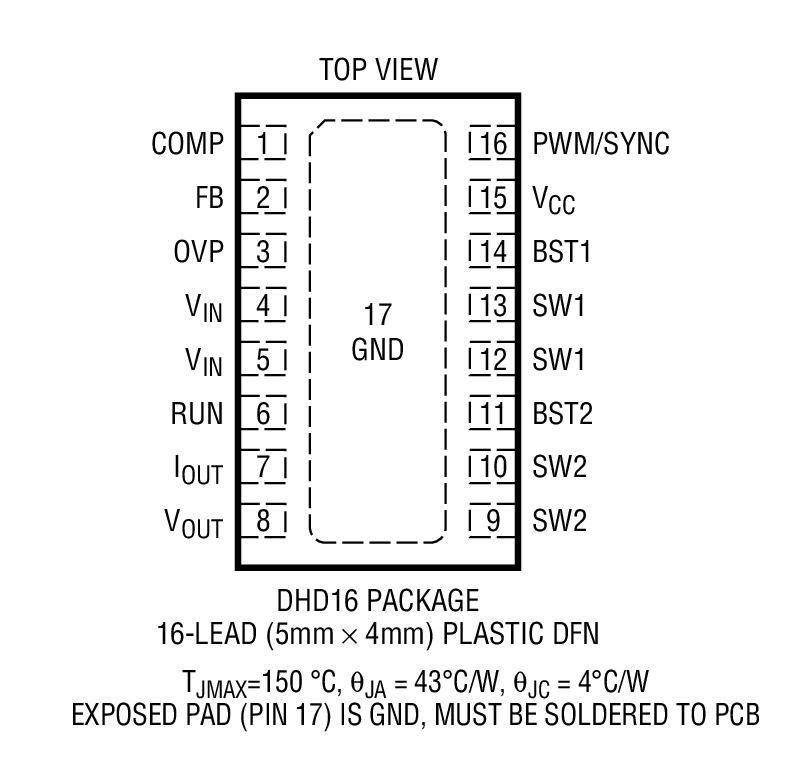

LTC3112 采用 16 引脚 (4mm x 5mm x 0.75mm) DFN 封装和 20 引脚 TSSOP 封装。

• 可从单节、两节或三节锂离子电池、后备电容器提供 3.3V 或 5V 输出
• 手持式库存管理终端
• RF 发送器
• 12V 同步升压型转换器
• 多电源输入系统
• 具电流调节能力的 LED 照明
• 12V 铅酸电池至 12V
