特性

• 宽输入电压范围：3V 至75V
• 高开关电压：100V
• 低静态电流：4.5mA
• 内部 1A 开关
• 停机模式仅吸收 120μA 电源电流
• 用于全浮动输出的隔离型反激式调节模式
• 可从外部实现同步

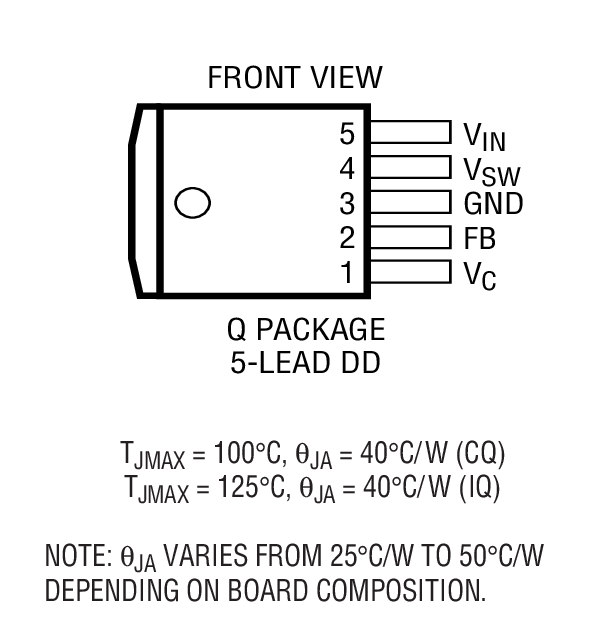

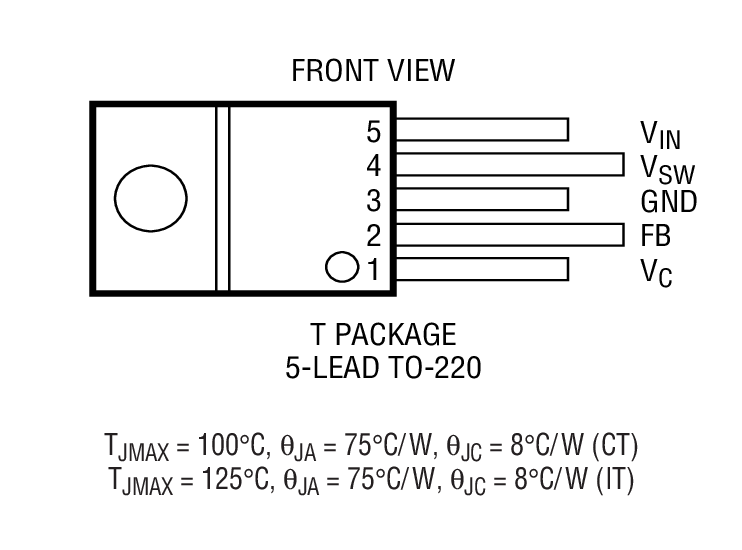

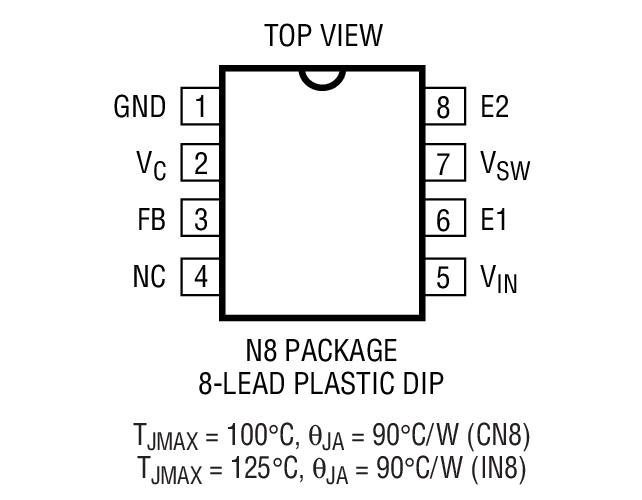

• 采用 MiniDIP 封装和 TO-220 封装
• 引出脚配置与 LT1072 相同



产品详情和应用

LT^®1082 是一款单片式高电压开关稳压器。其可在所有标准的开关配置中运作，包括降压、升压、反激式、正激式和负输出。一个 1A 高效率开关与所有的振荡器、控制器和保护电路一起集成在芯片之内。

LT1082 采用 3V 至 75V 的电源电压供电运作，开关电压高达 100V，且仅吸收 4.5mA 的静态电流。该器件能够在未采用外部功率器件的情况下输送高达 20W 的负载功率。通过运用电流模式开关方法，其实现了卓越的 AC 和 DC 负载及电压调节性能。

一种在外部激活的停机模式可以把总电源电流减小至供待用操作的 120μA (典型值)。通过采用内置于 LT1082 中的任选“隔离型反激式调节模式”，可产生完全隔离和稳定的输出，并不需要光耦合器或额外的变压器绕组。

LT1082 拥有一种独特的功能以提供高电压短路保护。当 FB 引脚电压被下拉至 0.6V、而且从该引脚流出的电流达到约 350μA 时，开关频率则将从 60kHz 下移至 12kHz。

LT1082 与较低电压的 LT1072 几乎相同。如需了解这两款器件的主要规格差异，请参见表格。

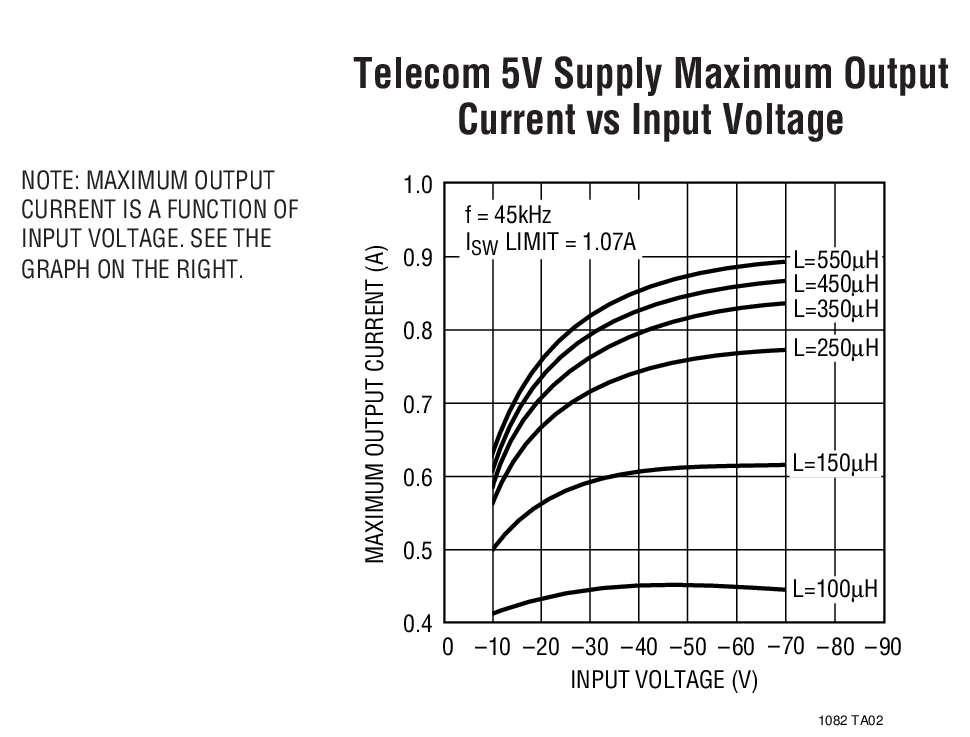

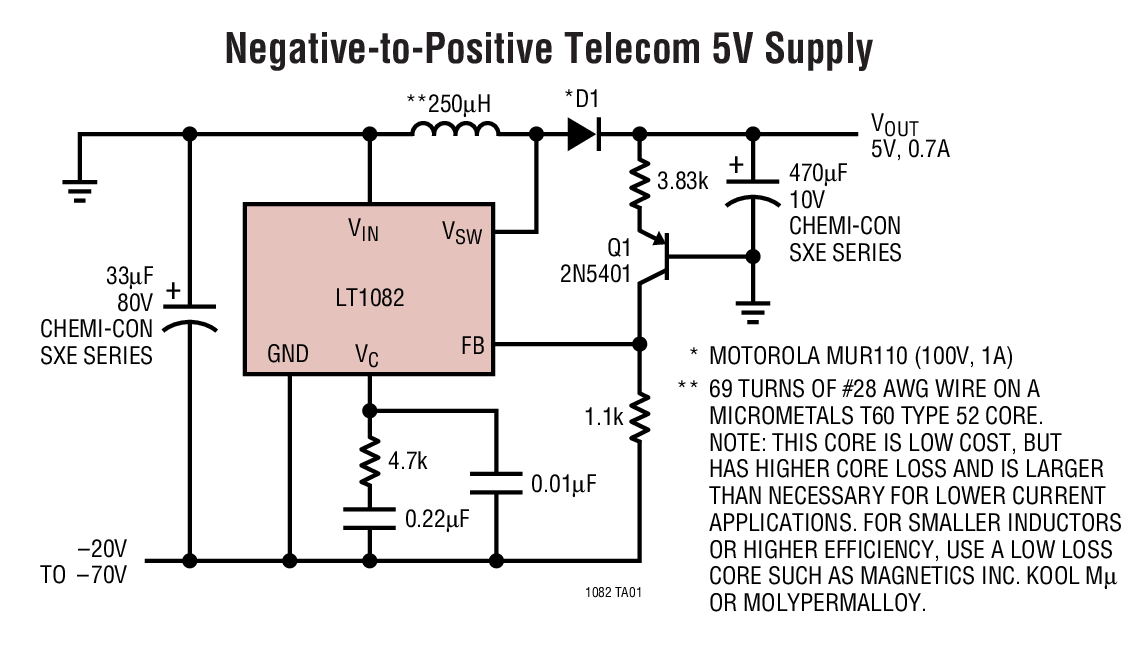

• 电信 5V 电源 (在 0.7A，从 –48V)
• 90V 电源 (在 120mA，从 15V)
• 所有采用 LT1072 的应用
