ADI亚德诺 MAX20403 产品介绍
2026-03-09
0次
特性
- Silent Switcher
- 实现紧凑型高效、低EMI解决方案
- 展频(SSFM)
- 对称封装提供出色的EMI性能
- 符合CISPR 25 5类标准的评估套件
- 多功能，小尺寸
- 工作输入电压范围：3V至36V
- 集成高达2.5A/3.5A FET的同步DC-DC转换器
- 跳跃模式下的静态电流为10μA
- 3MHz/2.1MHz/400kHz开关频率
- 扩频选项
- 固定的2.5ms内部软启动
- 提供0.8V至12V可编程输出电压范围或5V/3.3V固定选项
- 99%占空比工作模式以实现低压差
- 高精度符合安全关键应用要求
- FPWM中的输出电压精度达±1.5%
- 精密使能阈值实行完全可编程的UVLO阈值
- 准确的窗口式PGOOD
- 性能稳定，适合汽车环境
- 平均电流模式、强制PWM和跳跃工作模式
- 过热、过压和短路保护
- 3mm x 3mm FC2QFN
- 工作温度范围：–40°C至+125°C
- 42V负载突降容限
- 通过AEC-Q100认证
产品详情和应用

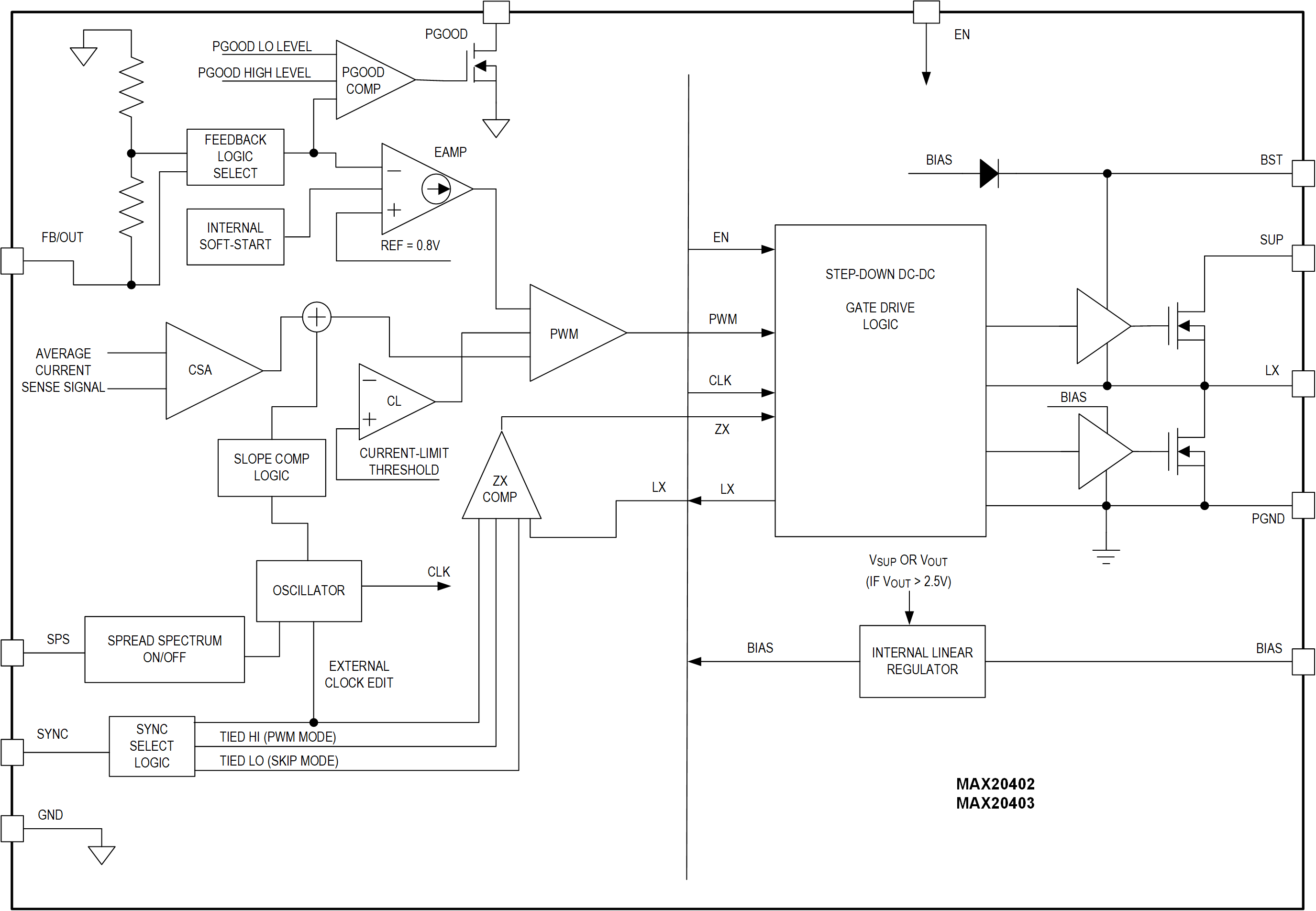

MAX20402/MAX20403 IC是微型同步降压型转换器，集成了高侧和低侧开关。MAX20402/MAX20403在3V至36V的宽输入电压范围内提供高达2.5A/3.5A的电流。电压质量可以通过观察PGOOD信号来监测。这些IC可以在99%占空比低压差下运行，非常适合汽车和工业应用。
MAX20402/MAX20403提供外部可编程或内部固定的5V和3.3V输出电压。提供3MHz/2.1MHz/400kHz的固定内部频率选项，允许使用小的外部组件并减少输出纹波，并保证无AM干扰。
当SYNC为低电平时，MAX20402/MAX20403在轻载时自动进入跳跃模式，空载时具有10μA的超低静态电流。还提供引脚可选择的强制PWM模式，这有助于改善EMI性能。这些器件具有扩频调制选项，旨在最大限度地减少调制频率引起的EMI辐射。

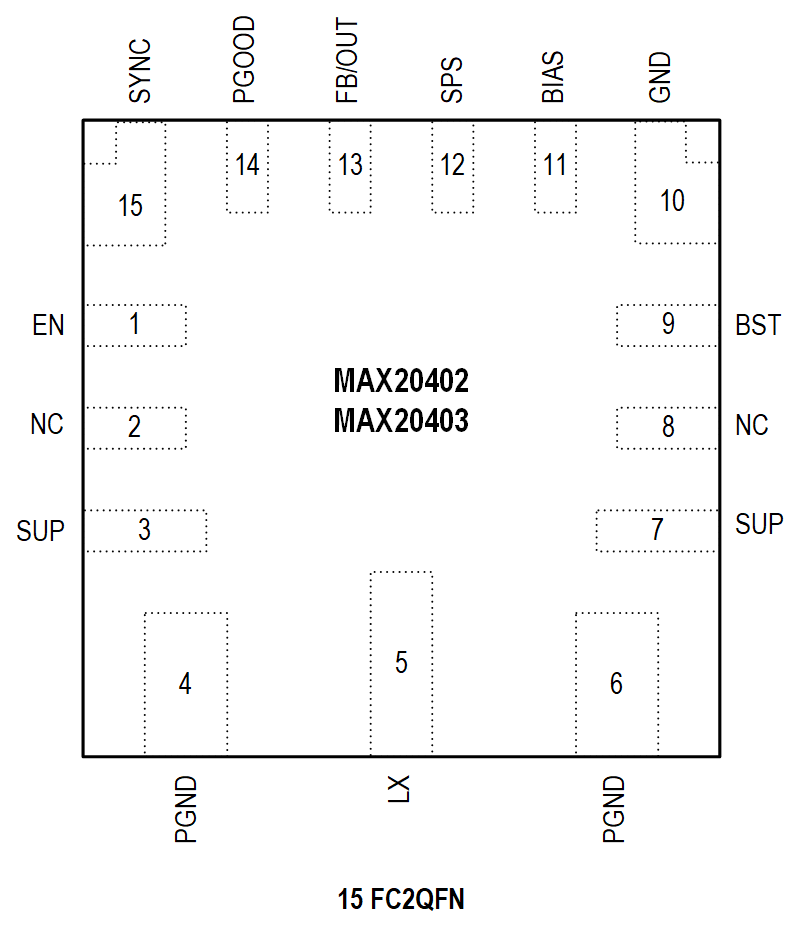

MAX20402/MAX20403采用小型3mm x 3mm FC2QFN封装，使用极少的外部元件。
应用
- 汽车应用
- ADAS系统
- 雷达模块
- 信息娱乐系统
- 工业应用
- 高压DC-DC转换器
