ADI亚德诺 ADP5024 产品介绍

2026-03-09 0次

特性

主要输入电压范围：2.3 V至5.5 V
两个1200 mA降压调节器和一个300 mA LDO
24引脚4 mm × 4 mm LFCSP封装
调节器精度： ±1.8%
工厂编程设置或外部可调的VOUTx

3 MHz降压工作，支持强制PWM模式和自动PWM/PSM模式
BUCK1/BUCK2：输出电压范围0.8 V至3.8 V
LDO：输出电压范围0.8 V至4.75 V
LDO：低输入电源电压范围1.7 V至5.5 V
LDO：高PSRR、低输出噪声

产品详情和应用

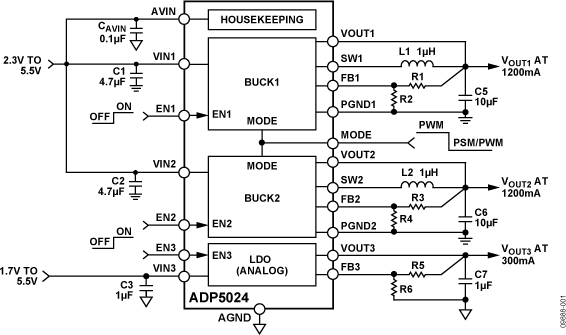

ADP5024在一个24引脚4 mm × 4 mm小型LFCSP封装中集成了两个高性能降压调节器和一个低压差调节器(LDO)，可满足严苛的性能和电路板空间要求。

降压调节器的高开关频率支持小型多层外部器件，并使电路板空间降至较小。当MODE引脚设置为高电平时，降压调节器以强制PWM模式工作。当MODE引脚设置为低电平时，如果负载电流高于预定义阈值，则降压调节器以PWM模式工作；当负载电流降至预定义阈值以下时，调节器以省电模式(PSM)工作，以便改善轻负载效率。

为降低输入电容要求，两个降压器以错相工作。LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时，ADP5024 LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。

ADP5024中的调节器通过专用使能引脚激活。可调版本的默认输出电压可以在外部设置，固定电压版本的默认输出电压则可在工厂编程设置；预设值范围广泛。

应用

适用于处理器、ASIC、FPGA和RF芯片组的电源

便携式仪器仪表和医疗设备

空间受限器件
