特性

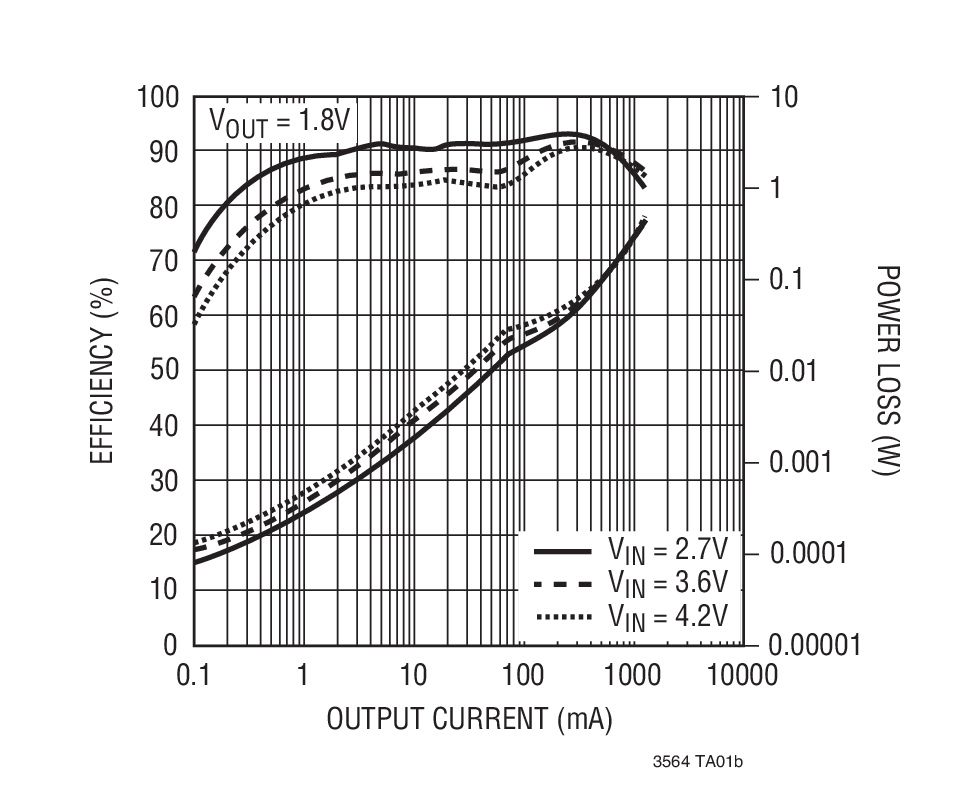

• 高效率：达 96%
• 非常低的静态电流：仅 20μA
• 1.25A 输出电流
• 2.5V 至 5.5V 输入电压范围
• 2.25MHz 恒定频率操作
• 无需肖特基二极管
• 低压差操作：100% 占空比
• 0.6V 基准可提供低输出电压
• 停机模式吸收 ≤1μA 的电源电流
• 电流模式操作用于实现卓越的电压和负载瞬态响应
• 过热保护

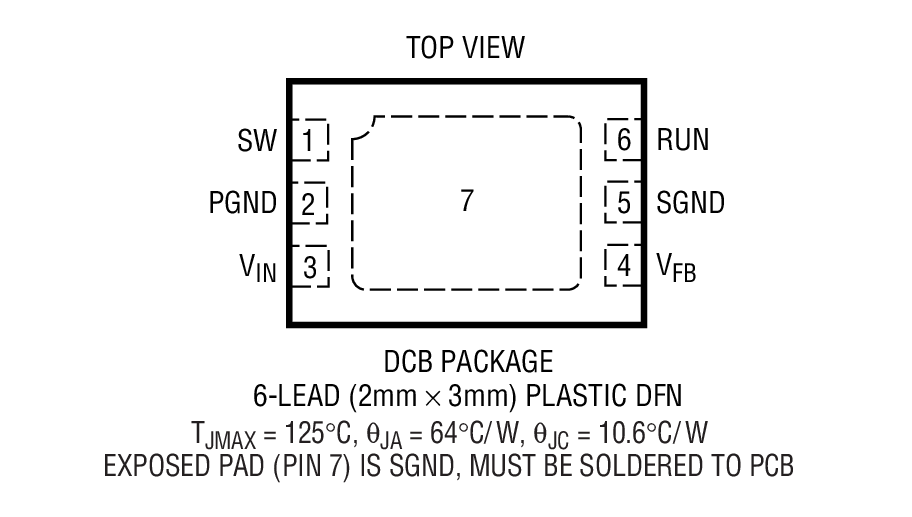

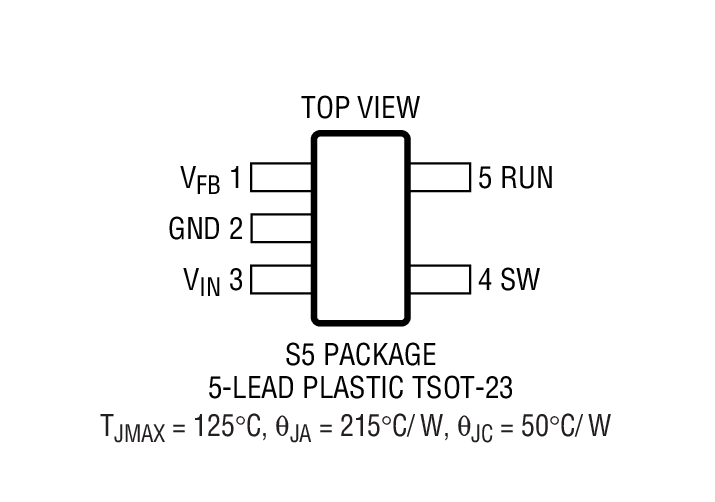

• 扁平 (仅高 1mm) ThinSOT^™ 封装和 6 引脚 (2mm x 3mm) DFN 封装

产品详情和应用

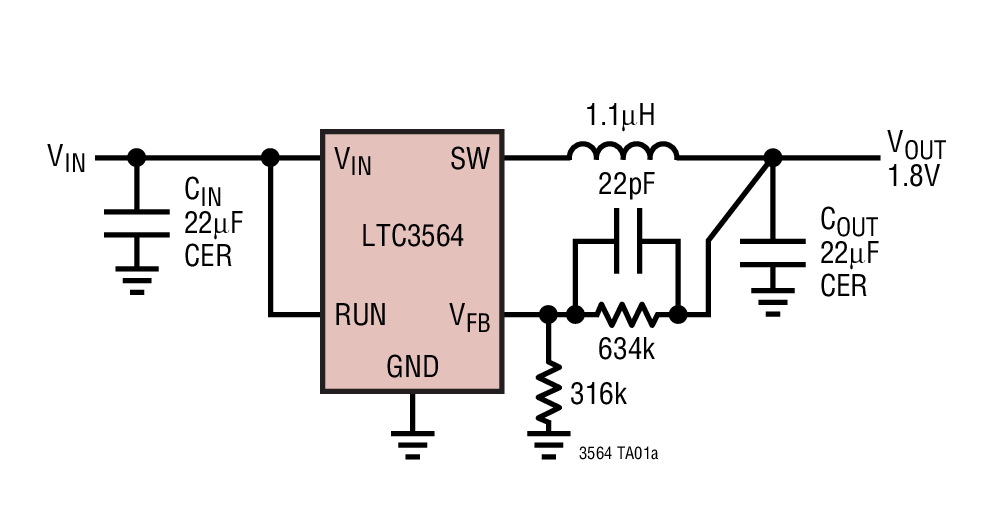

LTC^®3564 是一款采用恒定频率、电流模式架构的高效率、单片式同步降压型稳压器。操作期间的电源电流仅为 20μA，并在停机模式中降至 ≤1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3564 非常适合单节锂离子电池供电型应用或 3.3V 至 5V 输入电压应用。100% 占空比可提供低压差操作，从而延长了便携式系统中的电池使用寿命。自动突发模式 (Burst Mode^®) 操作可提高轻负载条件下的效率，从而进一步延长电池运行时间。

开关频率在内部设定为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器。

内部同步开关提高了效率，并免除了增设一个外部肖特基二极管的需要。利用 0.6V 反馈基准电压可容易地支持低输出电压。LTC3564 采用扁平 (仅高 1mm) ThinSOT 封装和 6 引脚 (2mm x 3mm) DFN 封装。

• 蜂窝电话
• 无线和DSL调制解调器
• 数码相机
• 媒体播放器
• 便携式仪器
• 负载点调节
