ADI亚德诺_LTC3526-2_产品介绍

ADI亚德诺 LTC3526-2 产品介绍

2026-03-09 0次

特性

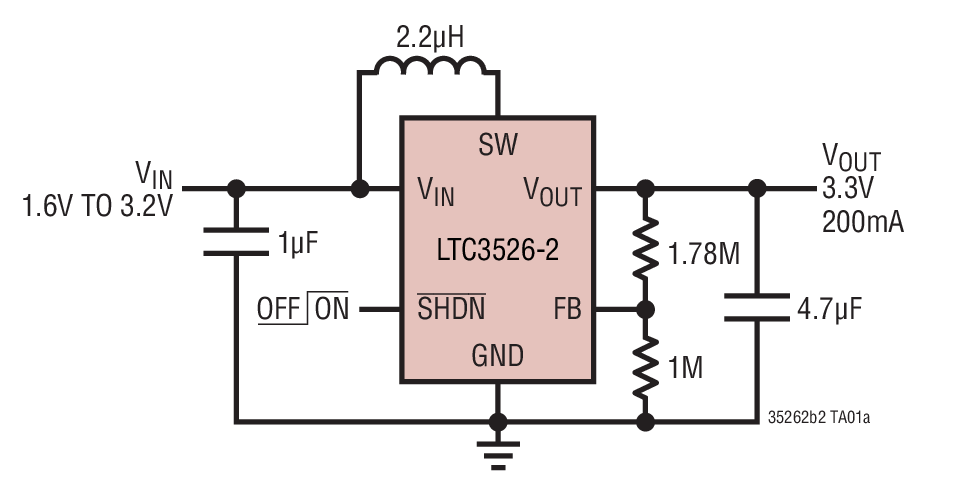

可从单节碱性电池 / NiMH 电池提供 3.3V/100mA 输出，或者从两节电池提供 3.3V/200mA 输出
V_IN 启动电压：850mV
V_IN 工作范围：0.5V 至 5V
V_OUT 范围：1.6V 至 5.25V

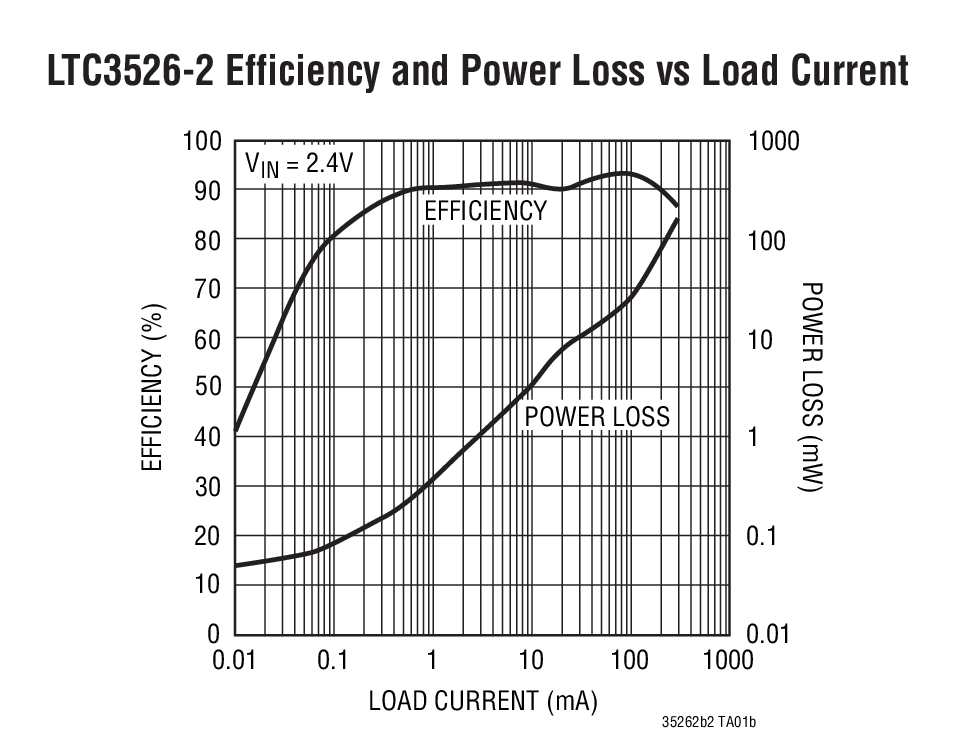

效率高达 94%
输出断接
2MHz 固定频率操作
可在 V_IN > V_OUT 的条件下操作

集成软起动功能
采用内部补偿的电流模式控制
具 9μA 静态电流的突发模式 (Burst Mode^®) 操作 (LTC3526-2)
低噪声 PWM 操作 (LTC3526B-2)
内部同步整流器
逻辑控制的停机 (I_Q < 1μA)
抗振铃控制
扁平 (2mm x 2mm x 0.75mm) DFN-6 封装

产品详情和应用

LTC^®3526-2 / LTC3526B-2 是具输出断接功能的同步、固定频率升压型 DC/DC 转换器。同步整流在扁平的 2mm x 2mm DFN 封装中实现了高效率。由于采用了一个 850mV 的启动电压，而且一旦起动之后就能够在低至 500mV 的电压条件下运作，因而进一步地延长了采用单 AA / AAA 电池供电产品的电池使用寿命。

2MHz 的开关频率允许采用纤巧、扁平的电感器和陶瓷电容器，从而较大限度地缩减了解决方案的占板面积。电流模式 PWM 设计采取的是内部补偿，因而减少了外部元件数目。LTC3526-2 在轻负载条件下执行突发模式操作，而 LTC3526B-2 则在轻负载条件下执行连续开关操作。抗振铃控制电路通过在断续操作模式中对电感器进行阻尼来消除 EMI 问题。其他的特点包括小于 1μA 的低停机电流和热停机功能。

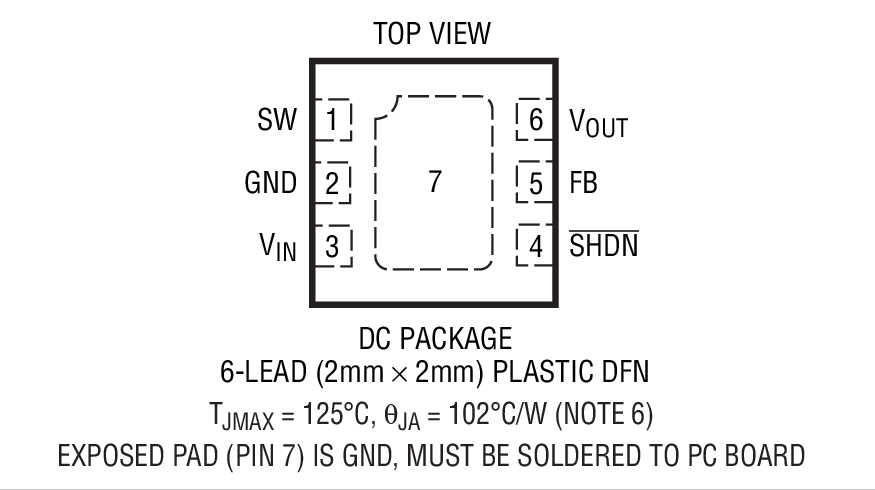

LTC3526-2 / LTC3526B-2 采用 6 引脚 2mm x 2mm x 0.75mm DFN 封装。

对于新设计，建议采用 LTC3526L-2 / LTC3526LB-2。

应用

医疗仪器
基于闪存的 MP3 播放器
噪声消除头戴式耳机
无线鼠标
蓝牙头戴送受话器
