• 在满负载条件下实现了高效率
• 优于异步转换器 (多输出) 的交叉调节
• 软起动电路最大限度地减小了浪涌电流
• 电流模式控制提供了卓越的瞬态响应性能
• 很高的最大占空比：89% (典型值)
• ±2% 可编程欠压闭锁门限
• ±1% 内部电压基准
• 微功率启动
• 恒定频率操作 (绝对没有可听噪声)
• 3mm x 4mm 12 引脚 DFN 封装

产品详情和应用

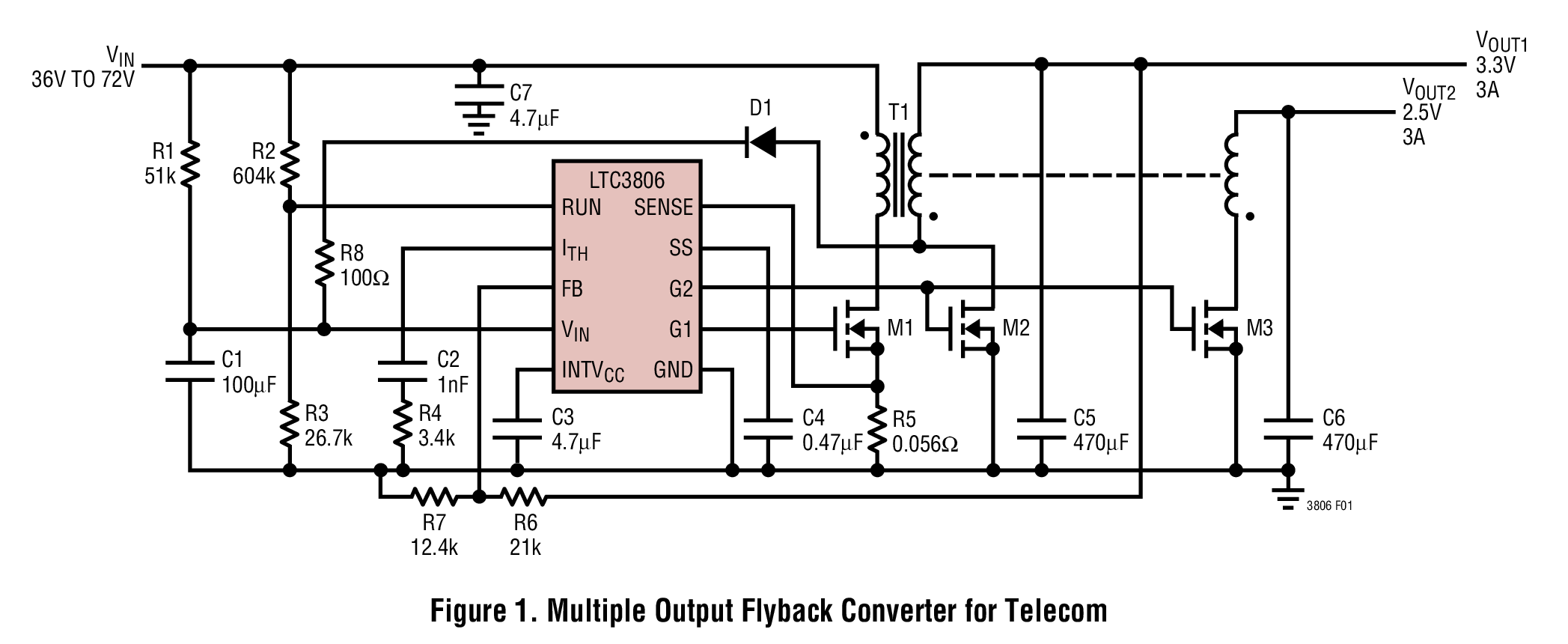

LTC^®3806 是一款电流模式同步反激式控制器，用于驱动 N 沟道功率 MOSFET，且只需非常少的外部元件。该器件面向那些需要多个输出的中等功率应用。与异步转换器相比，同步整流提供了较高的效率，并且改善了输出交叉调节性能。

该 IC 内置了所有必需的控制电路，包括一个 250kHz 振荡器、具迟滞的精准欠压闭锁电路、用于主开关和同步开关的栅极驱动器、电流模式控制电路和软起动电路。

可编程软起动电路减小了浪涌电流。这使符合相应标准的 PoE (以太网供电) 电源的设计变得容易起来。

低启动电流降低了启动电阻器中的功耗，并减小了外部启动电容器的电容值。

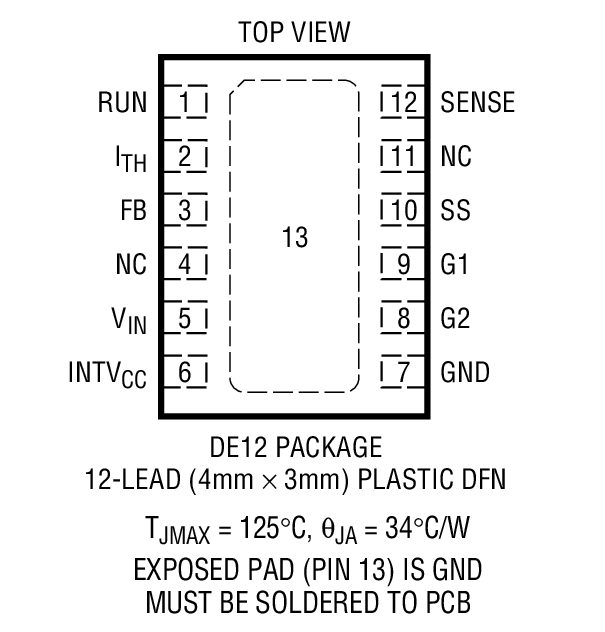

LTC3806 采用 12 引脚、裸露衬垫 DFN 封装。
