特性

• 要求较宽输入电压范围的系统电源
  • V_IN范围：3.5V至24V
  • 高达300mA输出电流
  • 固定3.3V或5V，1V至10V可编程输出电压
  • 98% (最大值)占空比，低压差
  • 采用5V、12V或20V USB C型输入电源供电
  • 采用2S、3S或4S锂离子电池供电
• 功耗最低、延长电池寿命
  • 1.1μA静态电流(3.3V固定输出电压)
  • 12V_IN、3.3V_OUT时的峰值效率为86%
• 方案尺寸最小
  • 1.7MHz工作频率
  • 小尺寸、2.0mm x 2.5mm x 0.75mm、10引脚TDFN封装
• 可靠的方案
  • 短路、热保护
  • 6.67ms内部软启动，最大程度减小浪涌电流
  • 电流模式控制方法
  • 高达42V输入电压容限

产品详情和应用

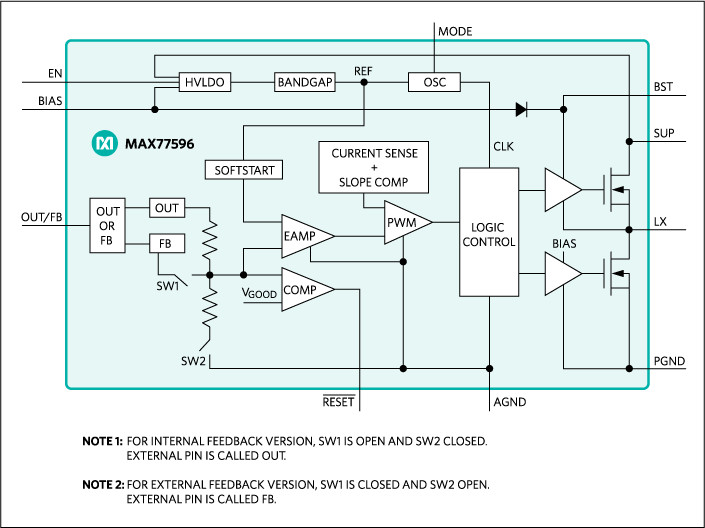

MAX77596是一颗小尺寸、同步降压转换器，开关内置。在3.5V至24V输入电压，器件设计提供达300mA电流，然而空载时的静态电流仅为1.1μA (固定输出版本)。通过低电平有效的RESET信号，可监测电压质量。器件可工作在接近断开的98%的占空比，使其适用于电池供电应用。

器件提供固定3.3V、5V输出版本以及可调节输出版本。对于可调节输出版本，用户可使用电阻分压在1V至10V之间调节输出电压。频率固定为1.7MHz，这样可使用较小的外部元件以及降低输出纹波。器件提供强制PWM和跳脉冲工作模式，跳脉冲模式下的静态电流仅为1.1μA。

Max77596为(2mm x 2.5mm) 10-pin TDFN小封装，工作温度范围为-40°C 至 +85°C。

应用

• 负载点应用
• 利用2、3s或4s Li+电池组供电的便携式设备
• USB C型设备
