ADI亚德诺 MAX20021 产品介绍
2026-03-09
0次
特性
- 内置FET的四路降压DC-DC转换器
- 3.0V至5.5V电源电压
- 1.0V至4.0V固定输出或可调输出
- 2.2MHz (MAX20022)或3.2MHz (MAX20021)开关频率
- 四路通道的每路均可输出高达1A电流
- 提升汽车EMI性能
- 强制PWM操作
- 两通道180°错相
- SYNC输入
- 扩谱选项
- 软启动和电源排序降低浪涌电流
- 单独使能输入以及上电就绪输出，简化排序
- 输入过压/欠压监视
- 过热和短路保护
- 28引脚(5mm × 5mm × 0.8mm) TQFN-EP封装
- -40°C至+125°C工作温度范围
产品详情和应用

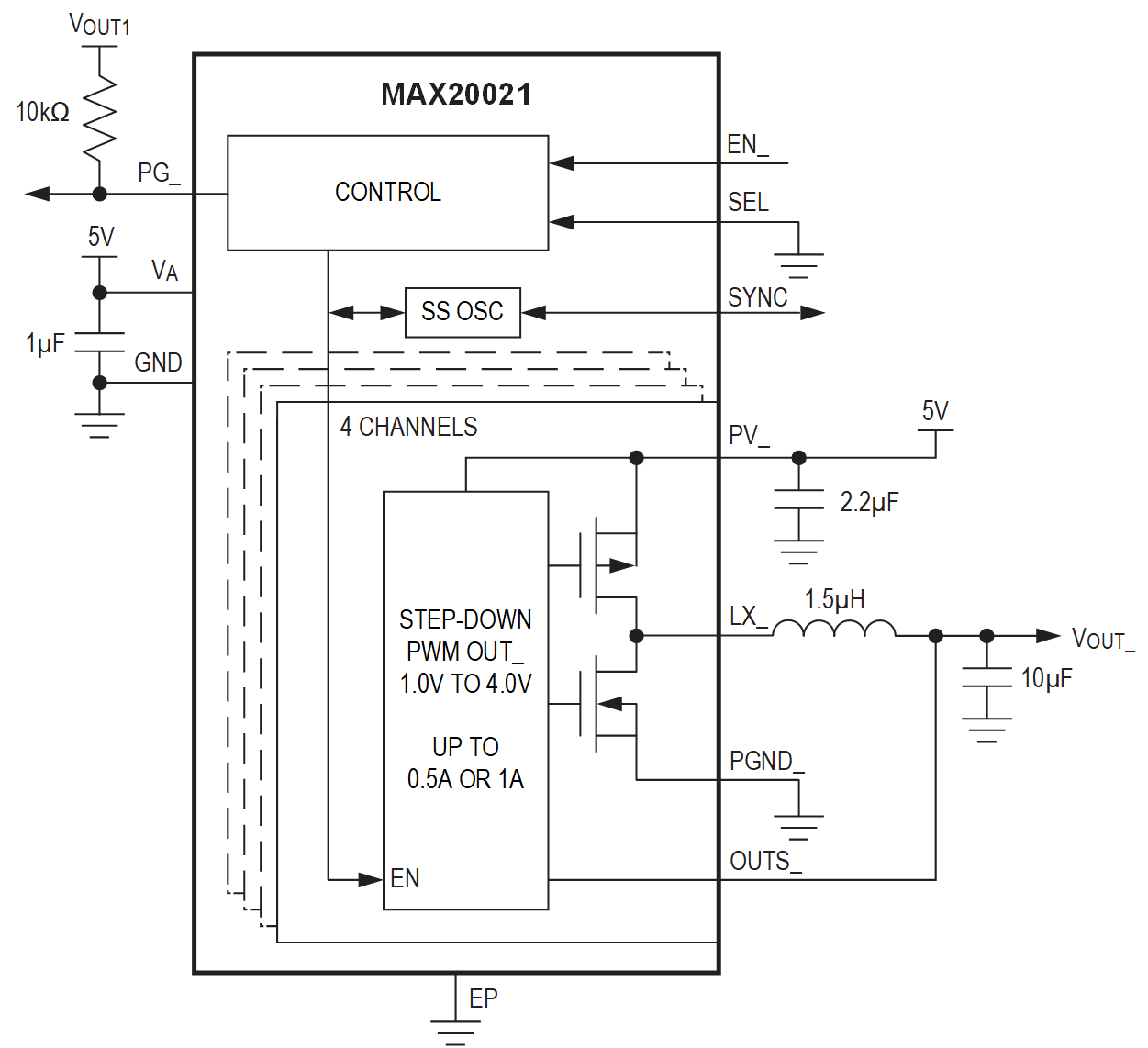

MAX20021/MAX20022电源管理IC (PMIC)集成了四路低压、高效、降压型DC-DC转换器。每路输出都可设置在1.0V至4.0V之间，由工厂直接设置或由外部电阻设置，并可提供高达1A的电流。PMIC工作在3.0V至5.5V，理想用于汽车负载点电源以及后续稳压系统。
PMIC采用固定频率PWM模式工作，开关频率为2.2MHz或3.2MHz。高频工作支持全陶瓷电容设计，减小外部元件尺寸。片内低阻开关确保在重载下保持高效工作，并最大限度地减小电感尺寸，与其它分立方案相比，大大简化电路布局。内部检流和环路补偿缩减电路板面积，降低系统成本。
PMIC提供扩频选项，有助于降低电磁辐射。两片四路降压转换器可使内部时钟180°错相工作。该特性可降低对输入电容的要求，并改善EMI特性。所有四路转换器均工作在AM波段以外的固定PWM模式。PMIC提供了SYNC输入，可同步至外部时钟。
PMIC提供单独的使能输入以及上电就绪/复位输出，同时具有工厂预编程的RESET周期。
PMIC具有以下保护功能：输入过压保护、输入欠压指示、输入欠压锁定、逐周期限流以及热关断。当输入电压跌落到UVM门限以下时，输入欠压指示器驱动PG_为低，表明发生欠压状况。
MAX20021/MAX20022 PMIC采用28引脚TQFN封装，并带有裸焊盘，工作在-40°C至+125°C汽车级温度范围。
应用
- 汽车
- 工业
