特性

• 输出级反相运作降低了输入和输出电容要求以及由电源引起的噪声
• 双输入电源能力用于实现负载均分
• 5 位移动 VID 代码：V_OUT = 0.6V 至 1.75V
• ±1% 输出电压准确度
• 真正的远端采样差分放大器
• 电源良好输出电压监视器
• 支持有源电压定位
• 电流模式控制确保了均流
• OPTI-LOOP^™ 补偿较大限度减小了 C_OUT
• 三种操作模式：PWM、突发和跳周期
• 可编程固定频率：150kHz 至 300kHz
• 宽 V_IN 范围：工作时为 4V 至 36V
• 可调的软启动电流斜坡上升
• 内部电流折返和短路停机
• 过压软闭锁功能免除了滋扰的跳变

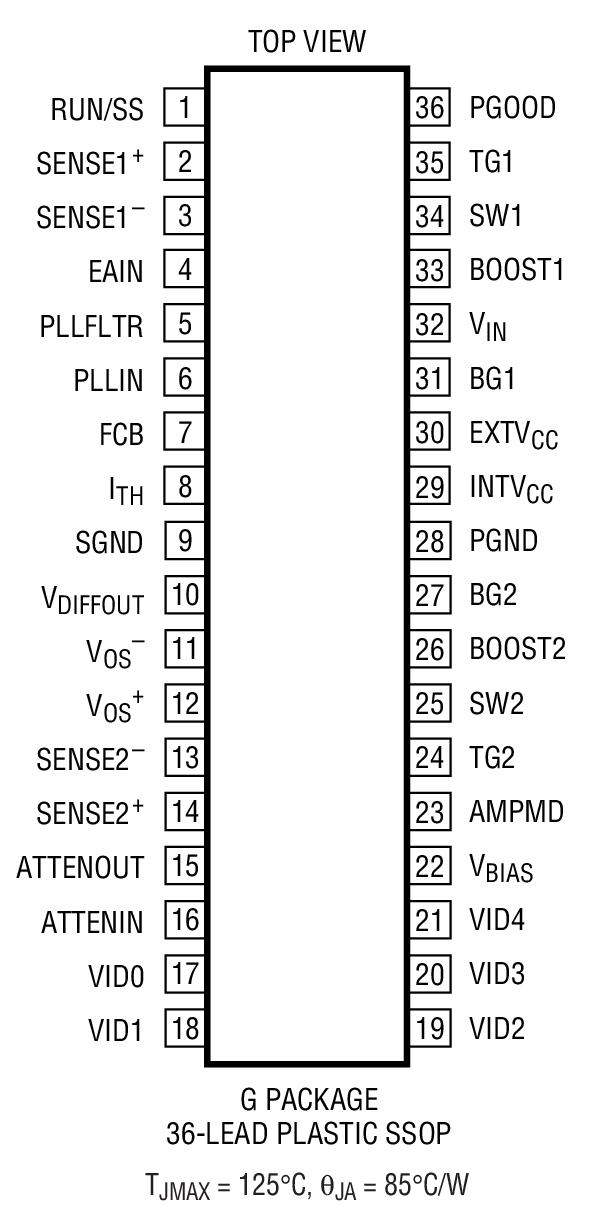

• 采用 36 引脚窄体 SSOP 封装



产品详情和应用

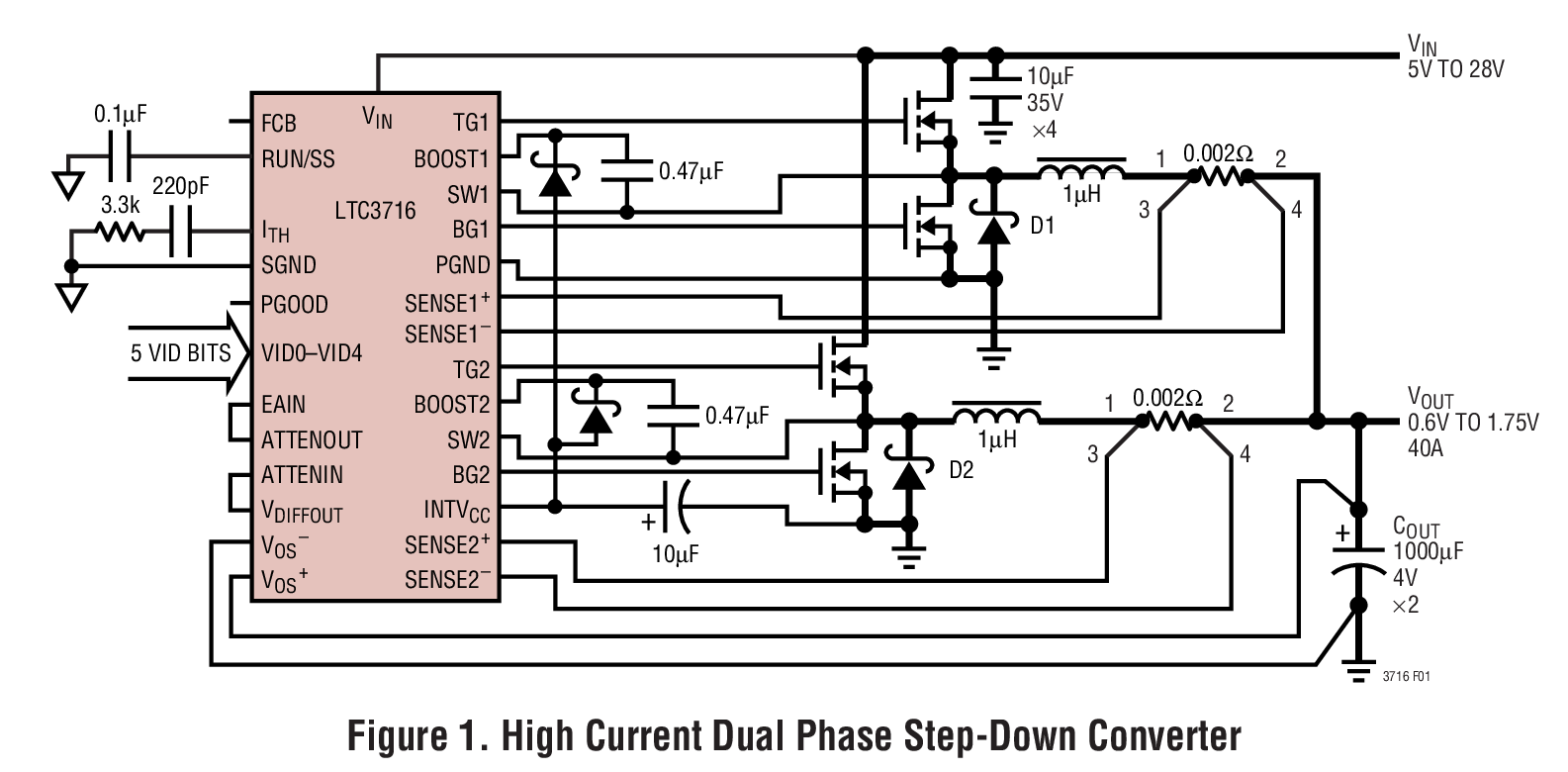

LTC^®3716 是一款两相、VID 可编程、同步降压型开关稳压控制器，用于在固定频率架构中驱动两个 N 沟道外部功率 MOSFET 级。该两相控制器以高达 300kHz 频率异相驱动它的两个输出级，以较大限度减小输入和输出电容器中的 RMS 纹波电流。这种两相技术有效地把基频提高两倍，从而改善了瞬态响应，同时以一个较佳频率运作每个通道以实现高效率。另外，热设计也得到简化。

一个操作模式选择引脚 (FCB) 可用于调节一个副端绕组，或在三种操作模式 (包括用于实现最高效率的 Burst Mode^® 操作) 中进行选择。一个内部差分放大器提供了稳压电源正和负输出端的真正远端采样，这在高电流应用中是需要的。

RUN/SS 引脚提供软启动和任选的定时短路停机。电流折返电路可在过流闭锁功能停用时限制短路情况下的 MOSFET 功耗。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。

• 移动计算机 CPU 电源
