特性

• 1.5V 至 5.5V 可调输出电压

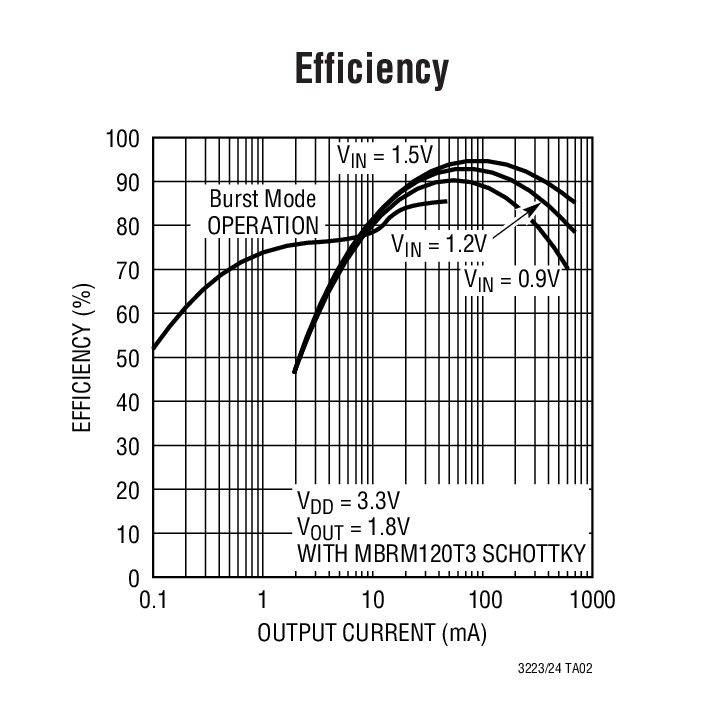

• 同步整流：效率高达 95%
• 1A 开关电流 (LTC3423) 或
  2A 开关电流 (LTC3424)
• 高达 3MHz 的固定频率操作
• 宽输入范围：0.5V 至 5.5V (工作时)
• 非常低的静态电流：38μA (Burst Mode^® 操作)
• 无需外部肖特基二极管
• 可同步开关频率
• 突发模式使能控制
• OPTI-LOOP^® 补偿
• 非常低的停机电流：< 1μA

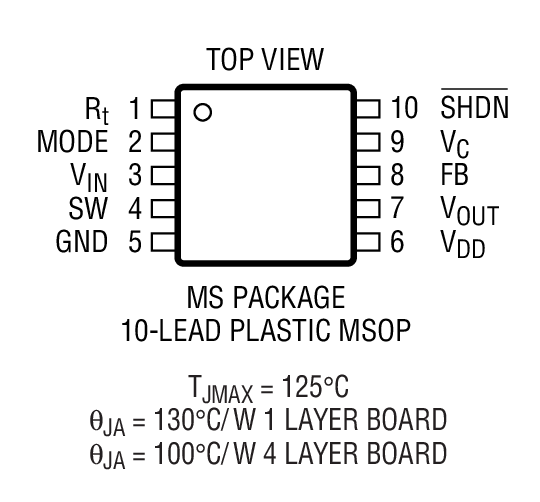

• 小外形 10 引脚 MSOP 封装



产品详情和应用

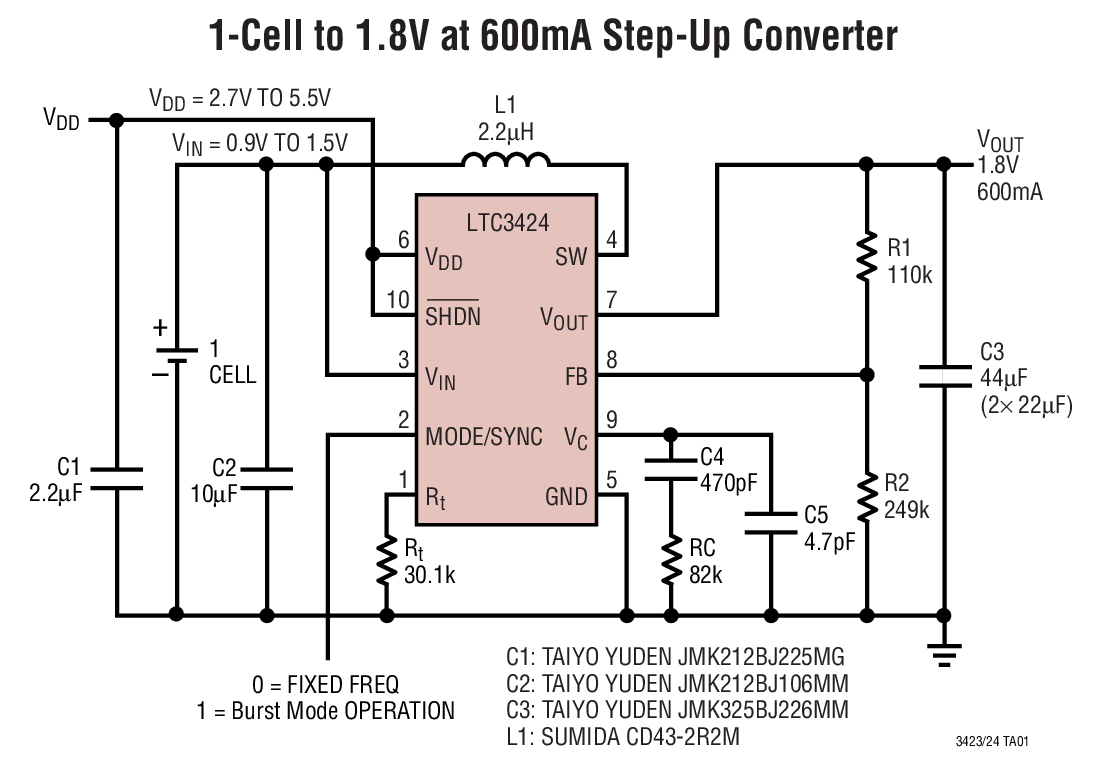

LTC^®3423 和 LTC3424 是高效率、固定频率、升压型 DC/DC 转换器，它们能够采用单节电池调节低至 1.5V 的输出电压。需要给 V_DD 引脚施加一个至少 2.7V 的电压，以为内部控制电路供电。

这两款器件内置一个 0.16Ω N 沟道 MOSFET 开关和一个 0.21Ω P 沟道同步整流器。LTC3423适用于需要低于 0.75W 输出功率的应用，而 LTC3424 则适用于输出功率 ≤ 1.5W 的应用。利用一个外部定时电阻器设置高达 3MHz 的开关频率，而振荡器可同步至一个外部时钟。

在突发模式操作中的静态电流仅为 38μA，从而较大限度延长了便携式应用中的电池使用寿命。突发模式操作由用户控制，并且可通过把 MODE/SYNC 引脚驱动至高电平来使能。如果 MODE/SYNC 引脚具有一个时钟或被驱动至低电平，则器件工作在恒定的固定频率。

其他特点包括：1μA 停机电流、热停机和电流限制功能。LTC3423 和 LTC3424 采用 10 引脚 MSOP 封装。对于需要 >2.6V 输出电压的应用，建议采用 LTC3401 和 LTC3402，它们不需要为 V_DD 引脚提供一个单独的电压。

• 寻呼机
• 手持式仪器
• 无绳电话
• 无线手机
• GPS 接收机
• 电池备份
