ADI亚德诺 LTC7805 产品介绍

2026-03-09 0次

特性

宽输入电压范围：4.5V 至 40V
宽输出电压范围：0.8V 至 40V
低工作 I_Q
- 14 μA（14 V 至 3.3 V，通道 1 接通）
PassThru^™/100% 占空比能力
扩频运行
R_SENSE 或 DCR 电流检测
异相控制器可降低所需的输入电容和电源引起的感应噪声
可编程固定频率（100 kHz 至 3 MHz）

可锁相频率（100 kHz 至 3 MHz）
轻负载时，可选择连续、脉冲跳跃或低纹波突发模式^®操作
电源正常输出电压监控器
内部 LDO 通过 V_IN 或 EXTV_CC向栅极驱动供电
低关断 I_Q：1.5μA

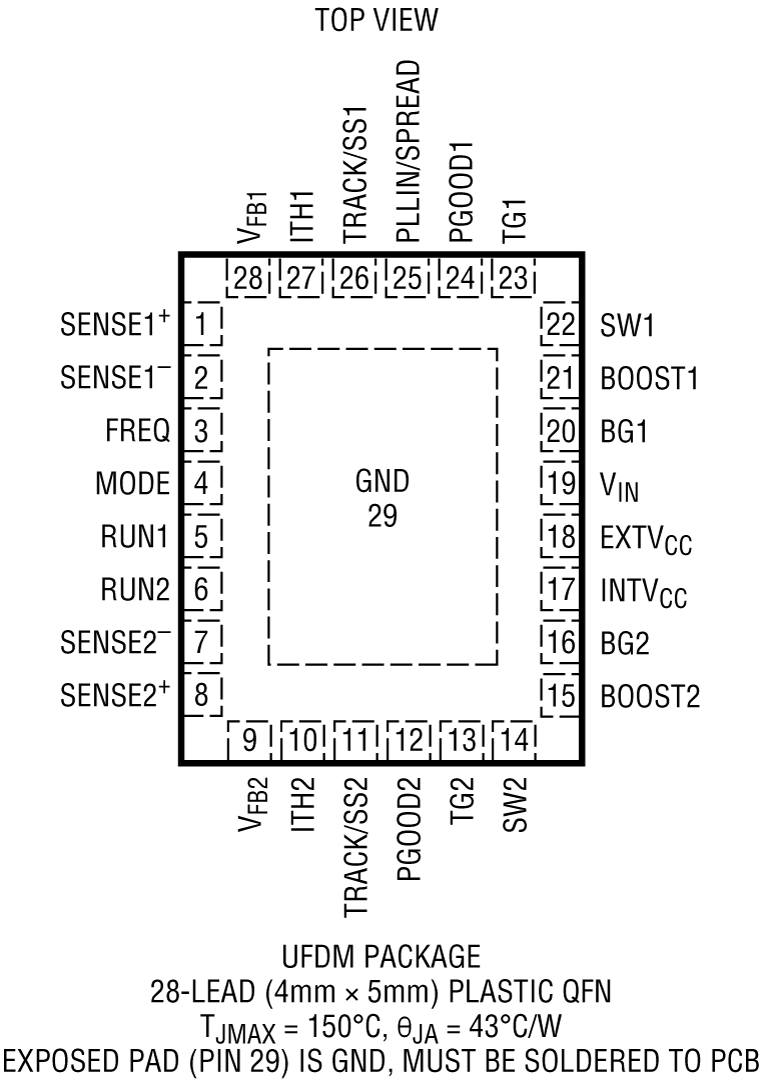

侧面可湿性 28 引脚 4 mm × 5 mm QFN 封装
通过AEC-Q100汽车应用认证

产品详情和应用

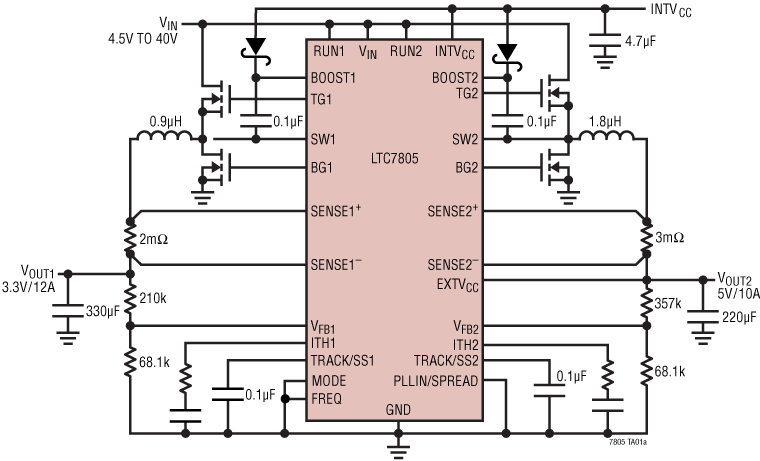

LTC7805 是一款高性能、双输出、降压型同步 DC/DC 开关稳压器控制器，它驱动全部 N 通道功率 MOSFET 级。恒定频率电流模式架构允许高达 3MHz 的可锁相开关频率。LTC7805 在 4.5V 至 40V 的宽输入电源范围内工作。通过异相操作两个控制输出级，最大限度地降低功率损失和电源噪声。

极低的空载静态电流可延长电池供电系统的工作运行时间。OPTI-LOOP 补偿可以在较大的输出电容和 ESR 值范围内优化瞬态响应。LTC7805 具有精确的 0.8V 基准电压源和电源正常输出指示器。轻负载时，MODE 引脚选择以 Burst Mode 操作、脉冲跳跃模式或连续电感器电流模式操作。

LTC7805 还具有扩频工作模式，可在输入和输出电源上显著降低峰值辐射和传导噪声，因此可以更轻松地符合电磁干扰 (EMI) 标准。

应用

汽车和运输
工业
军事/航空电子设备
