特性

• 具内置 MOSFET 驱动器的三相控制器
• 可编程有源电压定位 (AVP) 和真正的电流检测
• 可编程外部热检测或内部热感测
• 精确的输出电流匹配优化了热性能和解决方案尺寸
• 支持采用预充电V_OUTS实现启动
• 差分放大器可准确地检测V_OUT
• PWM、脉冲跳跃和逐级递减^™操作
• 可同步
• 每相 210kHz 至 530kHz、固定频率
• 具自适应消隐功能的输出电源良好指示器
• 可调软启动电流斜坡上升
• 具备停用选项的短路停机定时器
• OPTI-LOOP^® 补偿较大限度减小了输出电容C_OUT

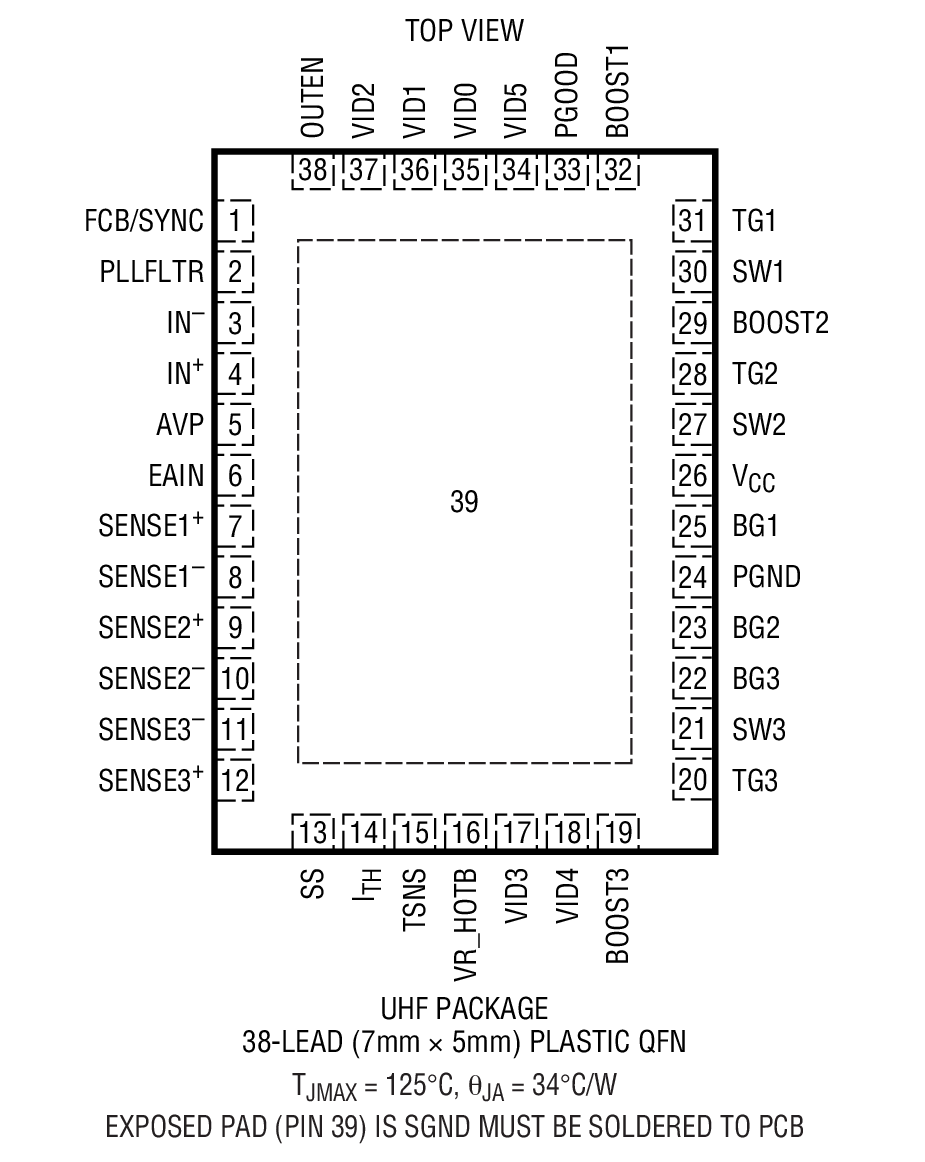

• 38 引脚 (5mm x 7mm) QFN 封装

产品详情和应用

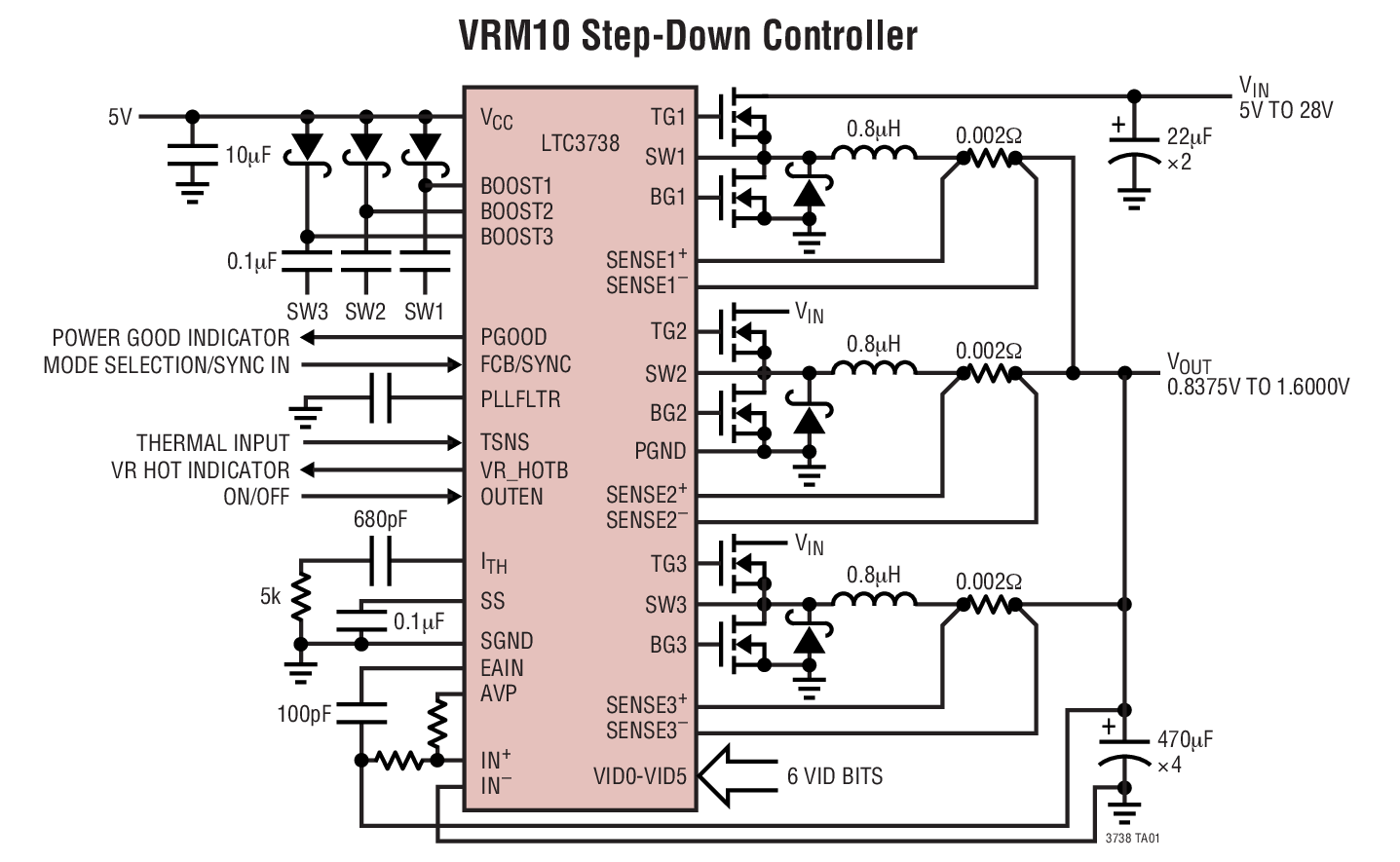

LTC^®3738 是一款三相、同步降压型开关稳压控制器，用于以一种可锁相固定频率架构来驱动全 N 沟道外部功率 MOSFET 级。这种三相方法实际上使基频增至三倍，从而改善了瞬态响应并以一个最佳频率来运作每个控制器，以实现高效率和热设计的简易性。通过选择使用输出逐级递减或脉冲跳跃模式技术，可优化轻负载效率。

另外，LTC3738 还允许用户通过一个电阻器来设置负载斜率，以实现 AVP 控制。外部和内部热感测功能均可由片内热检测器和比较器提供。

一个差分放大器负责提供输出电压的高端和低端采样。

软启动和一种可停用的定时短路停机功能可保护 MOSFET 及负载。另外，折返电流电路还可在短路或过载情况下提供针对外部 MOSFET 的保护作用。一个全“1”VID 检测器负责在 1μs 的超时时间之后关断稳压器。

应用

• 高性能笔记本电脑
• 服务器、台式电脑和工作站
