特性

• 超小方案尺寸(< 7mm²)
• 35µVRMS (典型值)输出纹波/噪声
• 11.2V/10mA输出
• 工厂校准的11.2V至16.2V输出
• 125µA空载电流输出，关断电流小于1µA
• 真关断负载断开
• 可选有源放电
• 9焊球、1.238mm x 1.238mm x 0.35mm WLP封装

产品详情和应用

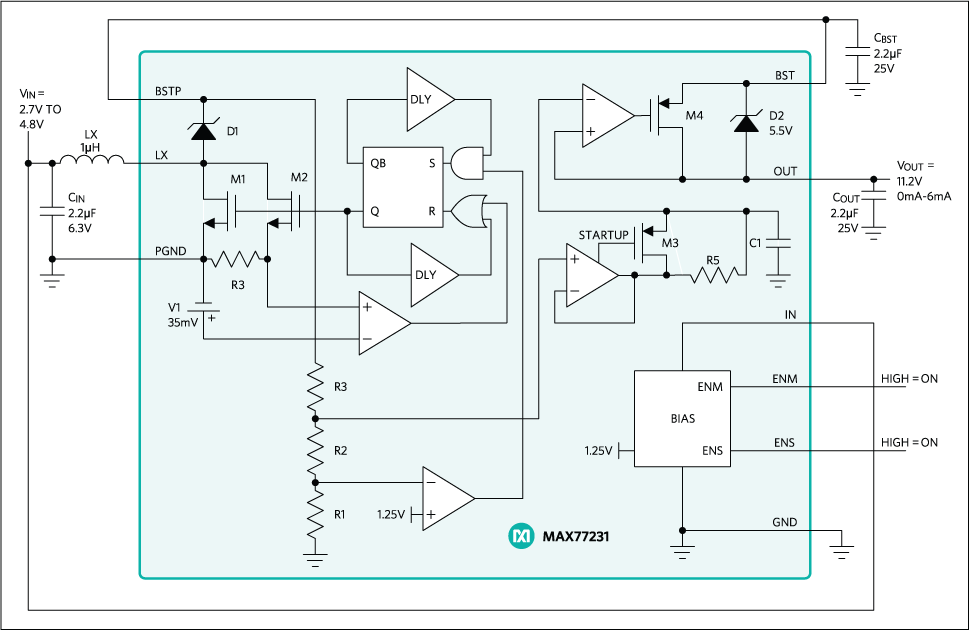

MAX77231针对要求极低纹波/噪声和小PCB空间的升压应用进行优化。PMOS线性后置调节器设置为比升压调节器低0.5V，以抑制噪声并优化效率，从而将输出纹波和噪声限制到35µVRMS (1MHz BW)。

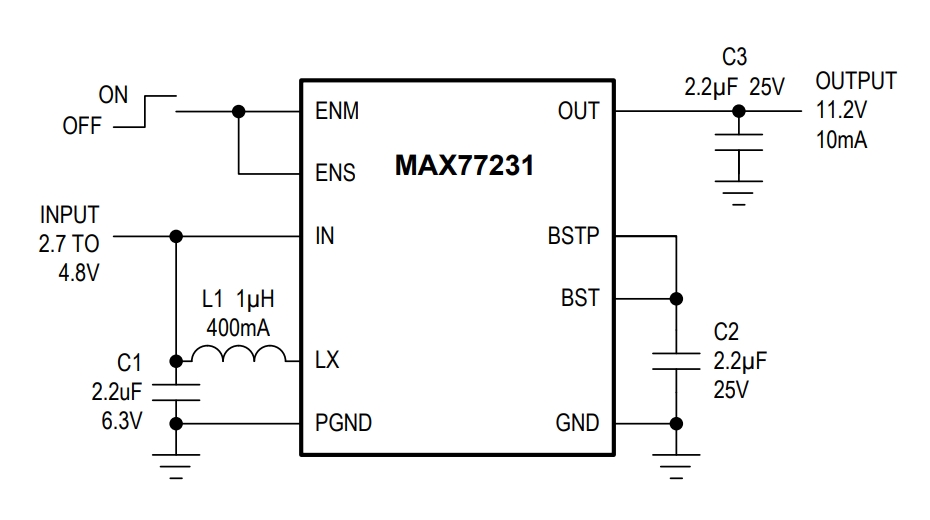

升压调节器采用1µH/400mA电感和2.2µF (将额后为0.22 (最小值))输出电容进行操作。采用限流PFM结构可保证快速瞬态响应和稳定操作。

在向负载提供11.2V之前，PMOS低噪声线性后置调节器将升压转换器纹波衰减大约50dB (10MHz BW)。可由工厂设置为最高16.2V的其它电压。关断期间，LDO也将负载从升压器断开，允许输出下降到0V (真关断)。也可激活主动放电。

MAX77231采用9焊球晶圆级封装(WLP)，与电感和外部电容配合时，可提供紧凑的布局。方案总尺寸小于7mm²。

应用

• 低噪声偏置电源
• 传感器偏置电源
