ADI亚德诺_MAX26240_产品介绍

ADI亚德诺 MAX26240 产品介绍

2026-03-09 0次

特性

满足严格的质量和可靠性要求
- 工作输入电压范围为 4.5V 至 36V，可在宽输入条件下运行
- 可承受高达 42V 的输入瞬变
- EN 引脚兼容高达 42V
- 8.2A/10A 典型输入电流限制
- 固定和可调输出电压选项
- 温度范围：-40°C 至 +125°C
高集成度和耐热性能增强型封装可降低 BOM 成本和电路板空间
- 集成 FET H 桥架构
- 2.1MHz/400kHz 开关频率选项
- 锁相环 (PLL) 频率同步
- 耐热增强型 22 引脚 FC2QFN 封装

低静态电流满足严格的电流要求
- 待机模式下，静态电流为 95μA
- 10μA 最大关断电流
切换频率下，降低 EMI 发射
- 通过 SPS 引脚启用/禁用扩频功能
保护特性提高系统可靠性
- 电源欠压锁定和热保护
- 输出 PGOOD 指示器、过压和短路保护

产品详情和应用

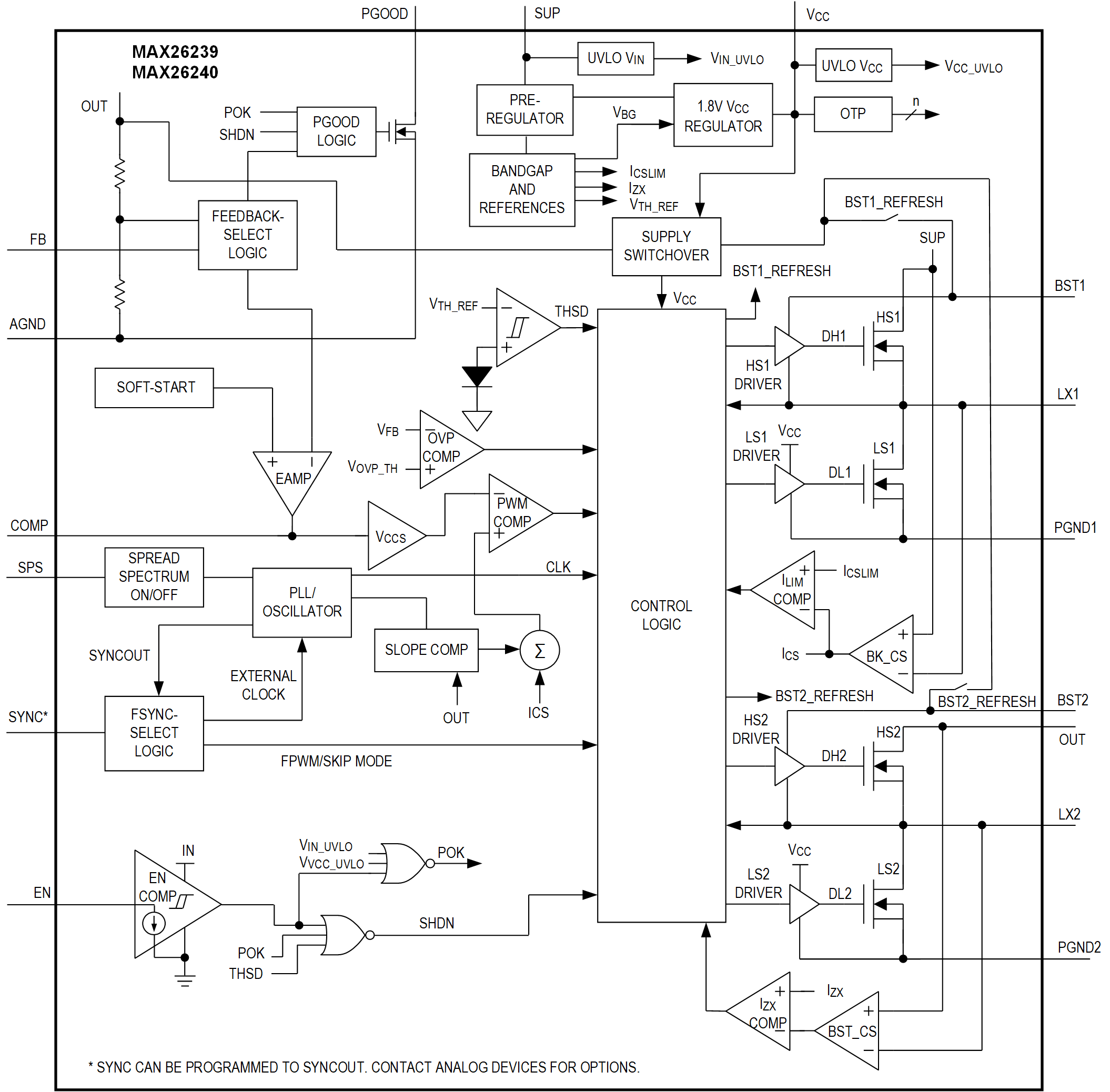

MAX26239/MAX26240 是带有集成 H 桥开关的小型、同步、降压-升压转换器。这些 IC 提供固定输出调节电压和可在 3V 至 20V 范围内调节的外部输出电压，输入电压可以高于、低于或等于输出调节电压。该 IC 具有典型值为 8.2A 和 10A 的输入电流限制选项，并且可以支持高达 6A 的连续加载电流，取决于输入输出电压比和工作频率。它还具有 4.5V 至 36V 的宽输入电压范围。

MAX26239/MAX26240 有两种开关频率选项：2.1MHz 和 400kHz。2.1MHz 的高切换频率下，可使用较小的外部元件并降低输出纹波，并确保不受 AM 波段干扰，而在 400kHz 的切换频率下，具有更高效率并减轻功耗担忧。SYNC 输入允许三种操作模式：具有超低静态电流的跳跃模式、强制固定频率 PWM 操作以及与外部时钟同步。该 IC 还包括扩频频率调制，以最大限度地减少 EMI 干扰。

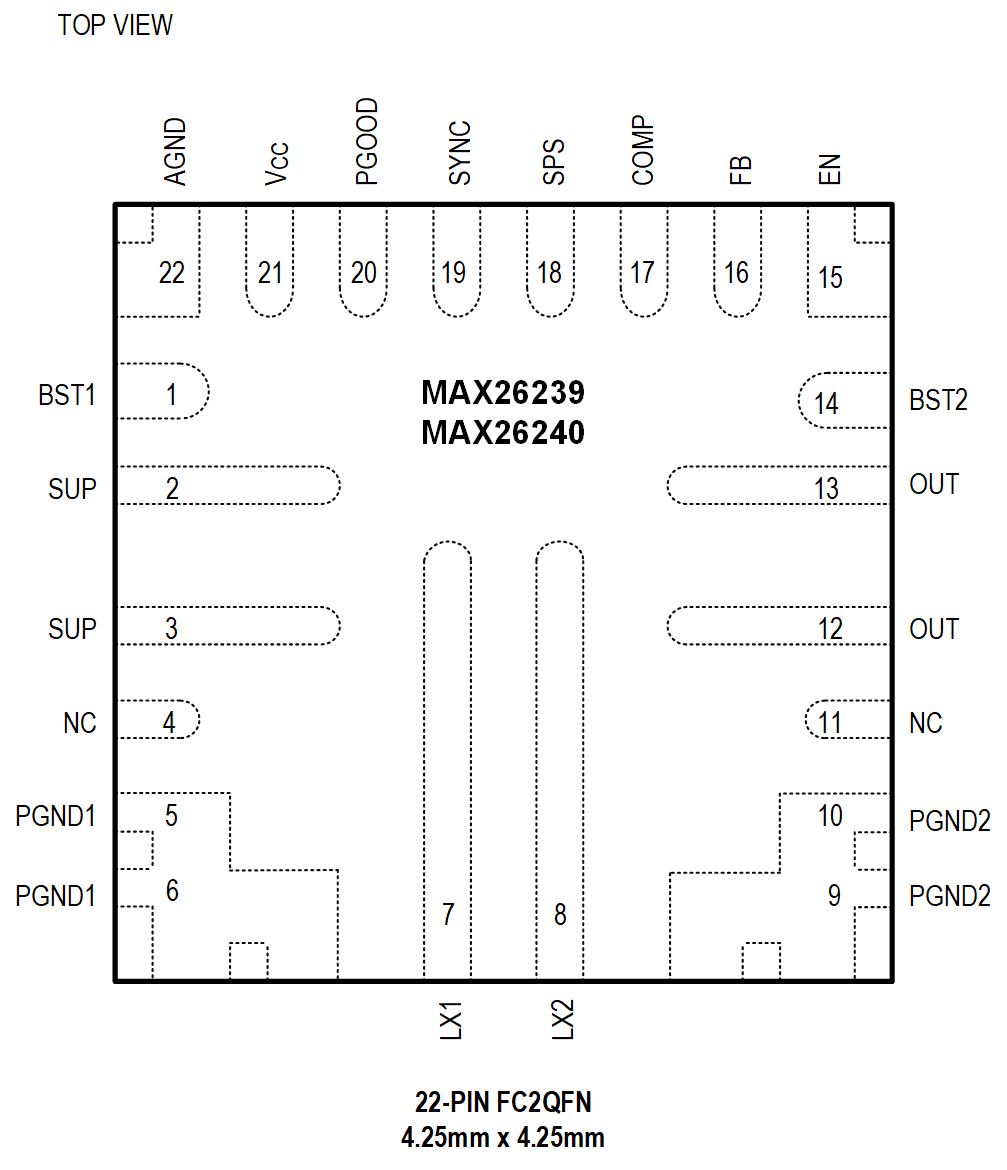

MAX26239/MAX26240 具有电源就绪 (POK) 指示器、欠压锁定、过压保护、逐周期电流限制和热关断功能。该 IC 采用小型 4.25mm x 4.25mm x 0.75mm、22 引脚 FC2QFN 封装。

应用

负载点电源
12V/24V 工业应用
电信、服务器和网络设备
