特性

高效率：达 95%
1.5A/1A 保证最小输出电流
可同步至外部时钟
上电复位输出
无需肖特基二极管
可编程工作频率：1.5MHz 或可调 (从 0.6MHz 至 4MHz)
低纹波 (<35mV_P-P) 突发模式 (Burst Mode^®) 操作
低接通电阻 R_DS(ON) 内部开关
具短路保护功能

V_IN：2.25V 至 5.5V
旨在实现卓越的电压和负载瞬态响应的电流模式操作
睡眠模式中的静态电流为 125μA
超低停机电流：I_Q < 1μA
低压差操作：接近100% 占空比
相位引脚负责选择第二个通道关系 (相对于第一个通道的相位)
内部软起动和单独的 RUN 引脚控制

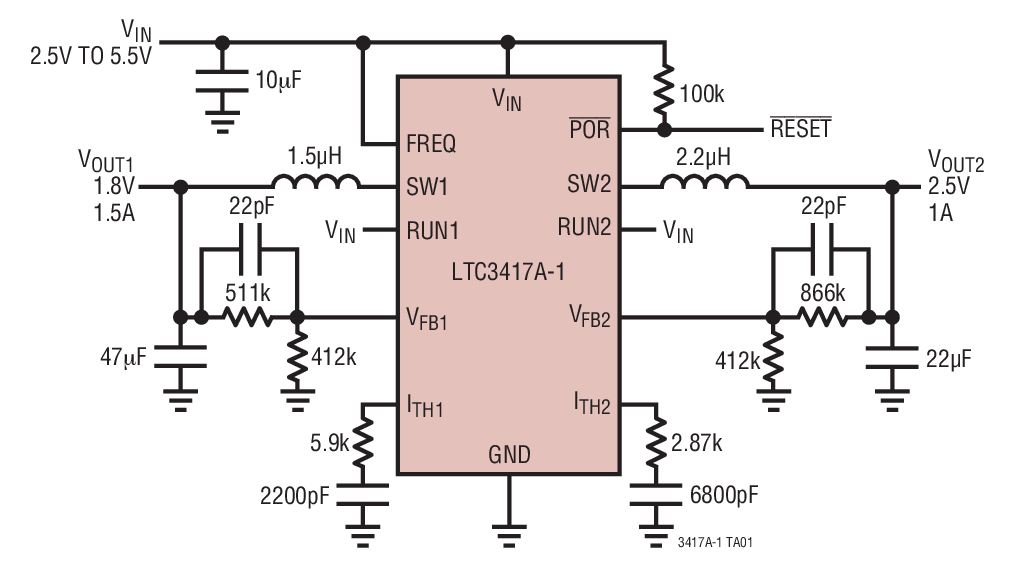

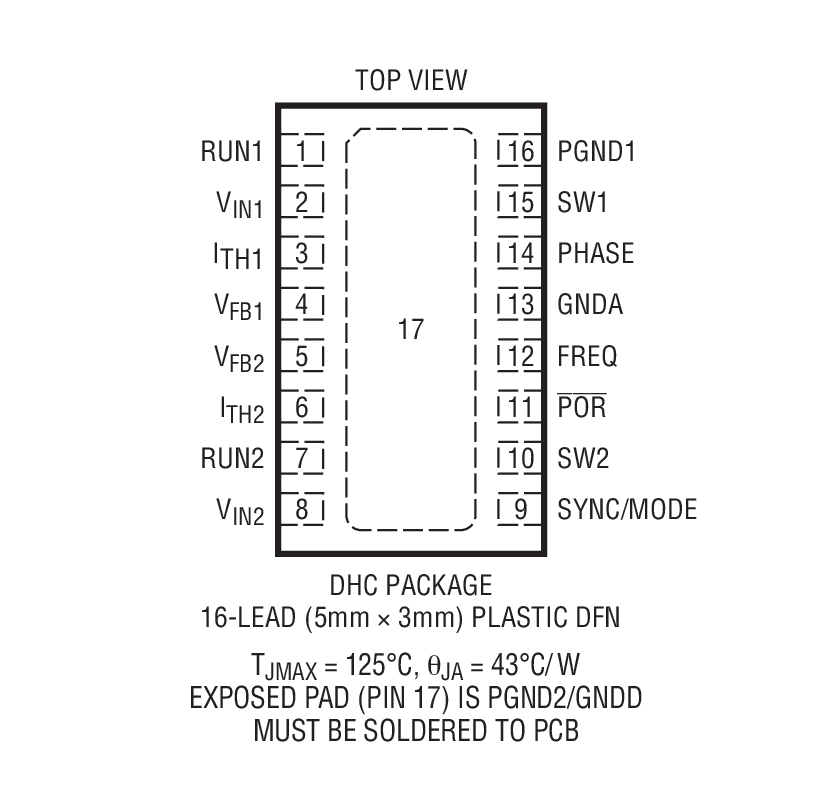

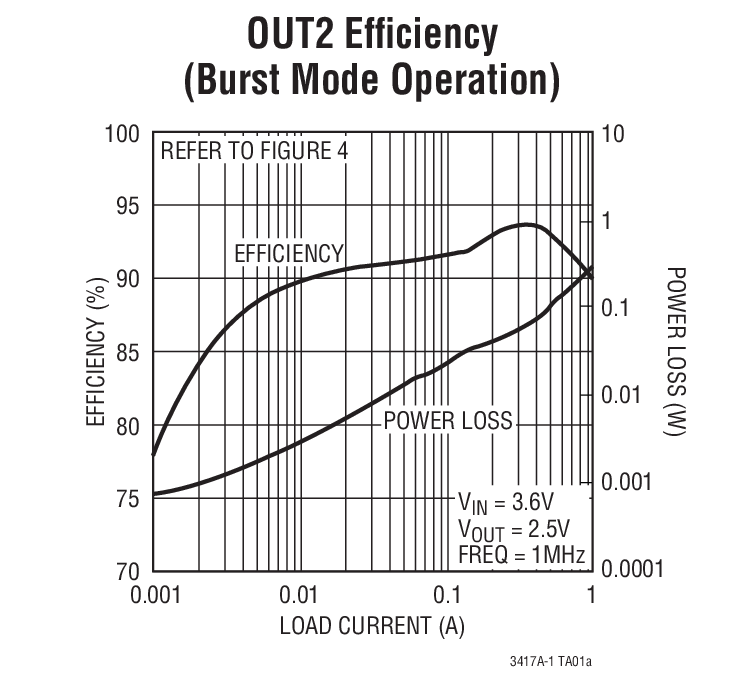

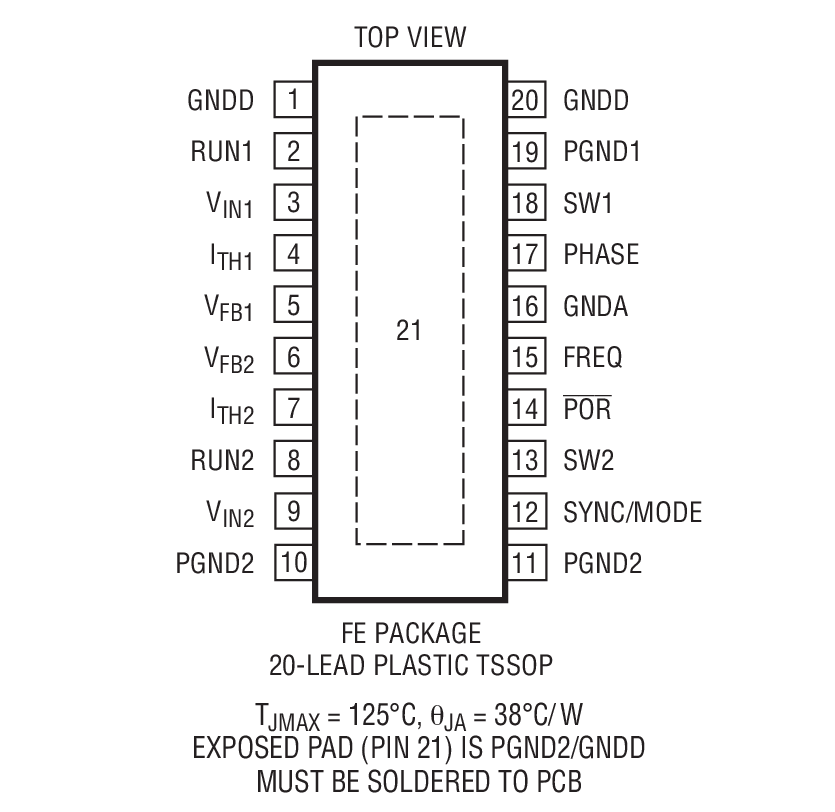

采用小外形耐热增强型 (3mm x 5mm) DFN 和 20 引脚 TSSOP 封装

产品详情和应用

LTC3417A-1是一款双通道、恒定频率、同步降压型DC/DC转换器。该器件面向中等功率应用，工作输入电压范围为2.25V至5.5V，并具有恒定可编程开关频率，因而允许采用小型、低成本的电容以及高度≤2mm的电感。每个输出电压可在0.8V至5V的范围内进行调节。内部同步低R_DS(ON)电源开关可提供高效率，无需使用外部肖特基二极管。

当任一输出电压低于稳压点6%时，开漏 POR 引脚变为低电平。输出处于低电平的时间将比电压失调条件的持续时间长150ms。

用户可选模式输入使得用户能够在纹波电压与低功率效率之间进行权衡。突发模式操作可在轻负载条件下提供高效率，而脉冲跳跃模式则能够在轻负载条件下实现低纹波噪声。相位模式引脚可使第二通道与通道1同相或180°反相。错相工作在VIN上产生了较低的RMS电流，因此输入电容上的压力较低。

为了进一步延长电池的使用寿命，P沟道MOSFET在压降条件下（100%占空比）连续导通，两个通道吸收的总静态电流仅为100μA。在关断模式下，该器件的电流消耗<1μA。

应用

GPS/导航系统
汽车仪表
PC卡
工业电源
通用负载点DC/DC
