特性

• 无需外部元件，降低总体成本
  • 集成高边和低边开关支持同步操作，实现高效率和低成本
  • 全陶瓷电容方案，支持超紧凑方案尺寸
  • 220kHz至2.2MHz可调节频率，带外同步
  • 电源就绪输出和高压EN输入，简化电源排序
• 提高设计灵活性
  • SYNCOUT引脚180°错相输出，支持级联电源，提高功率输出
  • 固定输出电压，输出精度为±2% (5V/3.3V)；或外部电阻可调(1V至10V)
• 降低功耗
  • 峰值效率高于90%
  • PWM和PFM操作优化从重载到轻载的转换效率
  • LX摆率自动调节，整个工作频率范围内实现效率最优化
  • 5µA (典型值)低关断电流
  • 28µA (典型值)静态电流
• 工作可靠
  • 42V输入电压瞬态保护
  • 固定8ms内部软启动，降低输入浪涌电流
  • 逐周期限流，自动恢复热关断
  • 通过扩频控制降低EMI辐射

产品详情和应用

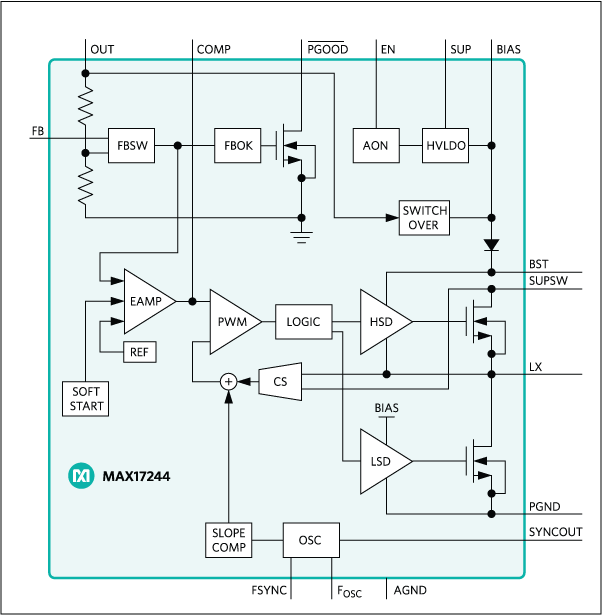

MAX17244高效、同步降压型DC-DC转换器内置MOSFET，工作在3.5V至36V输入电压范围，具有42V输入瞬态保护。能够以98%占空比工作在低压差条件。转换器提供高达2.5A输出电流，产生3.3V/5V固定输出电压，同时具备在1V至10V范围内编程输出电压的能力。

MAX17244采用电流模式控制架构。器件可工作在脉宽调制(PWM)或脉冲频率调制(PFM)控制模式。PWM工作模式在任何负载条件下都保持固定频率工作，在对开关频率敏感的应用中非常有用。PFM工作模式消除了负向电感电流以及轻载条件下额外的跳脉冲，以提高效率。轻载应用中，外部同步引脚FSYNC逻辑输出允许器件工作在PFM模式或固定频率FPWM (强制PWM)模式；前者可降低耗流，后者可避免频率波动，最大程度减小EMI。对于设计用于RF收发器的电源，要求严格的辐射控制，固定频率FPWM模式极其有用。

器件采用小尺寸16引脚(5mm x 5mm) TQFN封装，带裸焊盘；以及16引脚TSSOP封装。-40°C至+85°C工作温度范围。

应用

• 配电稳压器
• 通用负载点电源
• 壁式变压器稳压
