特性

• 固定的 5V 输出
• 2A 内置开关
• 100kHz 开关频率
• 在整个温度范围内具有 2% 的输出电压容差
• 极大地改善了动态工作特性
• 采用低成本的 5 引脚和 7 引脚封装
• 静态电流仅为 9.5mA
• 可在高达 60V 输入电压下运作



产品详情和应用

LT^®1076-5 是一款 2A、固定 5V 输出、单片式双极性开关稳压器，其只需少量的外部元件即可正常操作。电源开关、所有的振荡器和控制电路、全部的电流限制组件和一个输出监视器均内置于芯片之中。拓扑为传统的正“降压”配置，不过若干技术创新使得这款器件能够用作正至负转换器、负升压转换器和反激式转换器。开关输出规定为可摆动至地电位以下 40V，因而允许 LT1076-5 在降压模式中以高达 4A 的输出电流驱动一个抽头电感器。

LT1076-5 在反馈环路中采用了一个真正的模拟乘法器。这使得该器件能够对输入电压波动做出几乎瞬时的响应，并使环路增益不受输入电压的影响。因此，稳压器的动态工作特性较之先前的设计有了显著的改善。

片内逐脉冲电流限制功能使得 LT1076-5 几乎不会受到输出过载或短路的损坏。当用作一个降压型转换器时，其输入电压范围为 8V 至 60V，但是一种自主引导功能则允许输入电压在负输出和升压配置中低至 5V。

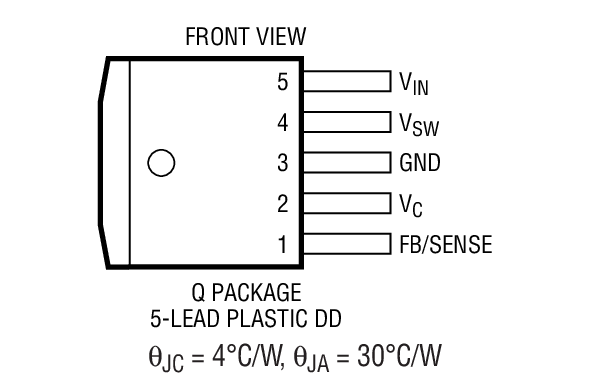

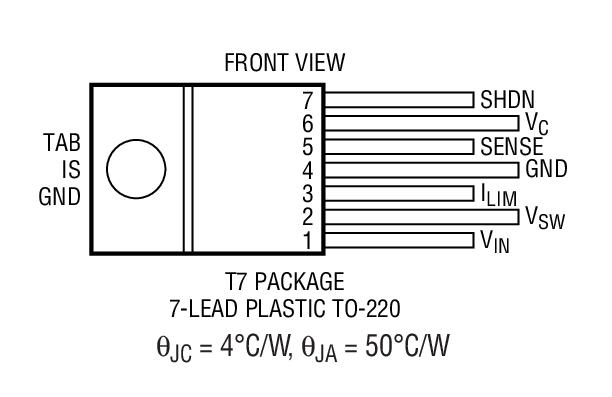

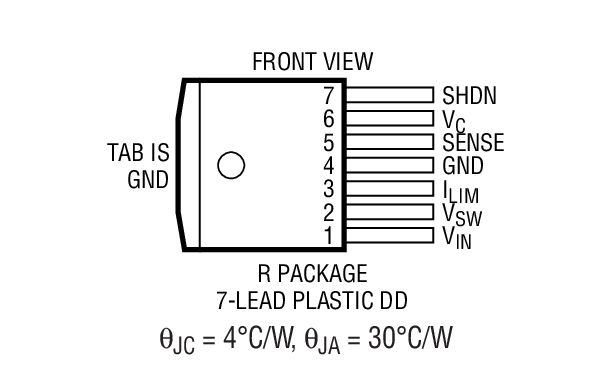

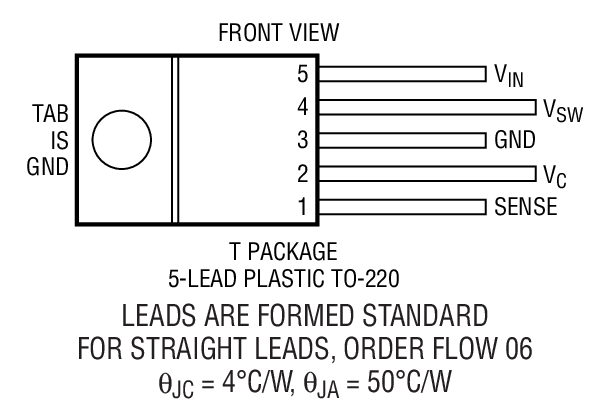

LT1076-5 采用低成本的 5 引脚和 7 引脚 TO-220 封装，具有预设在 100kHz 的频率和 2.6A 的电流限值。如需了解设计细节，请参见 “应用指南 44” (Application Note 44)。

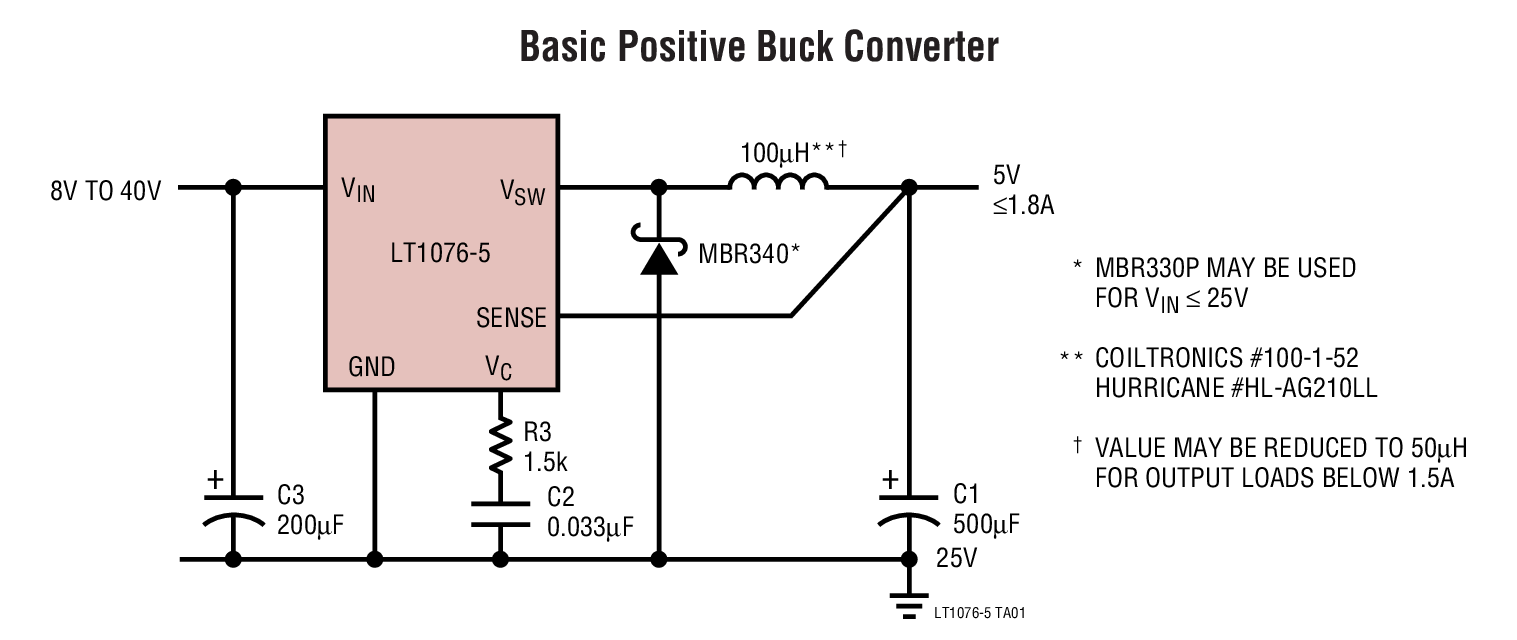

• 5V 输出降压型转换器
• 具 4A 输出 (在 5V) 的抽头电感器降压型转换器
• 正至负转换器
