特性

• 宽 V_IN 范围：3.1V 至 17V
• 宽 V_OUT 范围：0.6V 至 99% V_IN
• 双路降压输出：每通道 3.5A

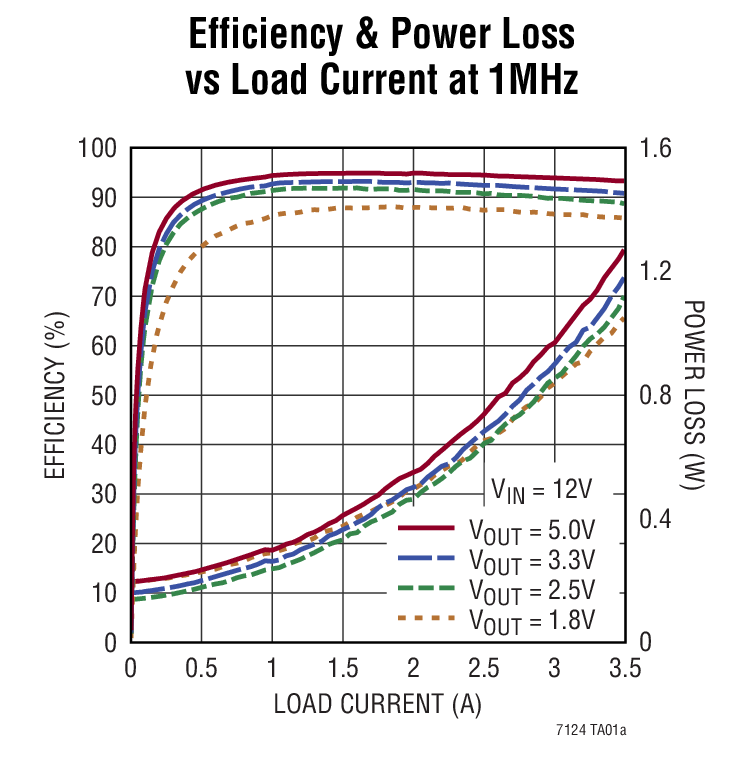

• 集成的 80mΩ / 40mΩ N 沟道 MOSFET 提供高达 95% 的效率
• 无负载 I_Q < 8μA (两个通道均被使能)；I_Q < 5.5μA (仅一个通道被使能)
• 可编程频率 (500kHz 至 4MHz) 和 ±25% 频率同步范围
• 可针对一个高达 7A 的两相单输出进行配置
• ±1.0% 输出电压准确度
• 电流模式操作用于实现超卓的电压和负载瞬态响应
• 内部或可编程外部环路补偿

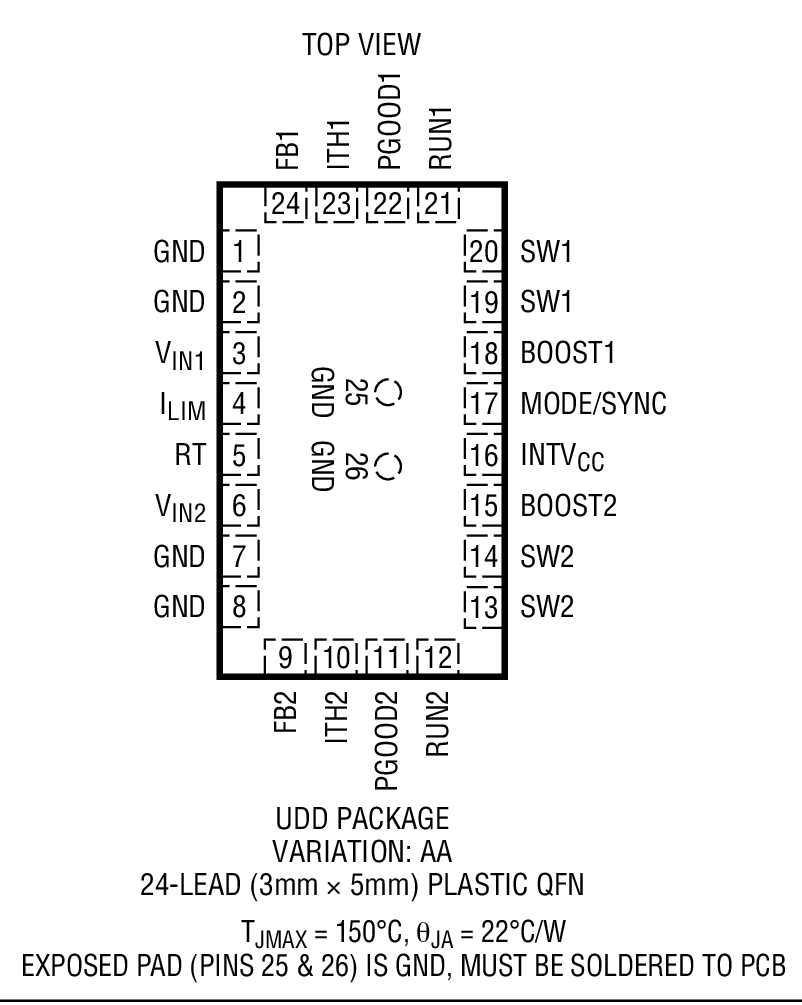

• 采用 3mm x 5mm QFN-24 封装

产品详情和应用

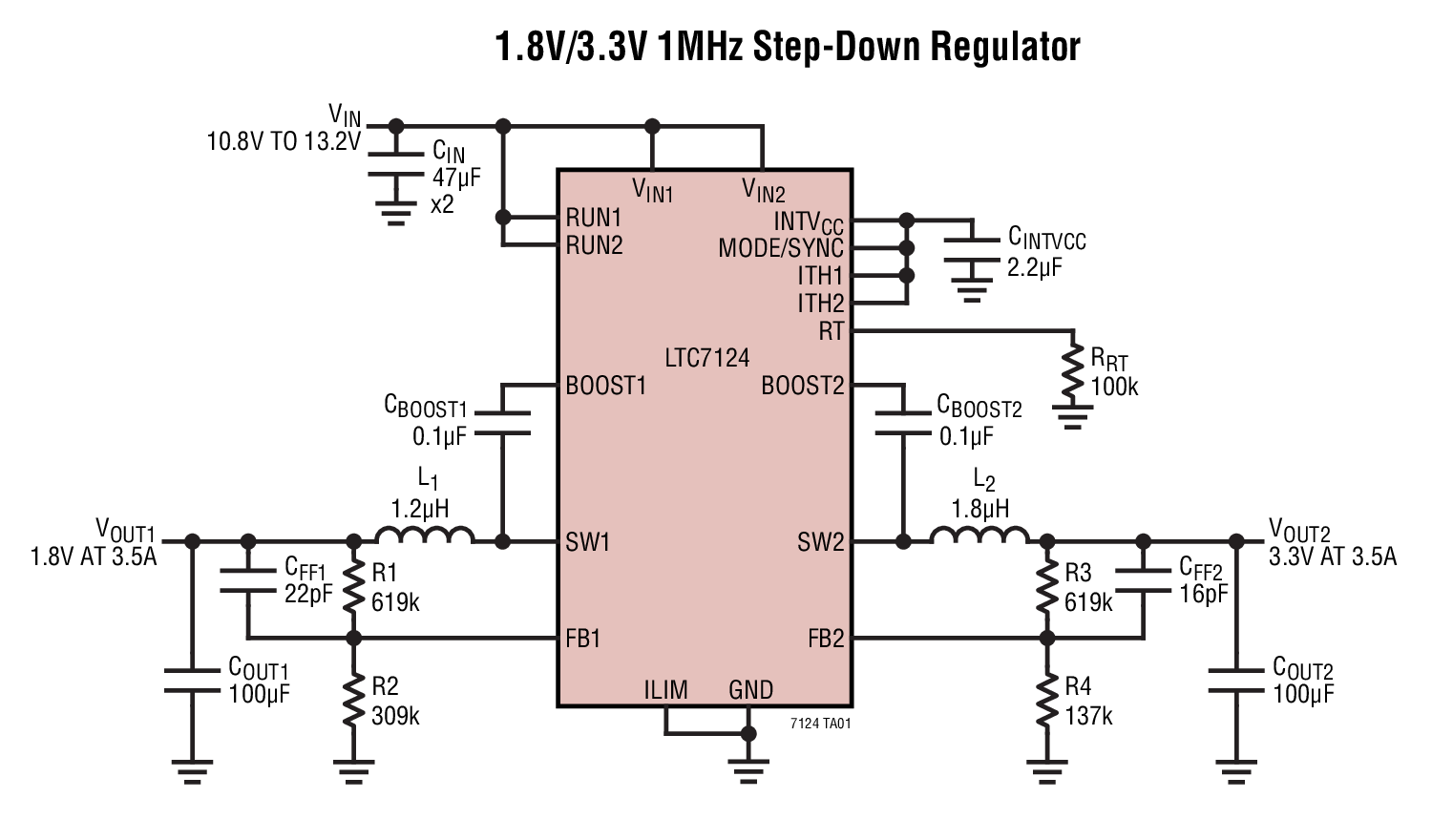

LTC^®7124 是一款双通道、每路输出 3.5A 的高效率单片式降压型稳压器，该器件能够采用高达 17V 的输入电源工作。可编程开关频率范围从 500kHz 至 4MHz，并具有一个围绕编程频率的 ±25% 外部时钟同步能力。稳压器具有超低的静态电流，可在宽 V_OUT 范围内实现高效率。

该降压型稳压器在 3.1V 至 17V 的输入电压范围内工作，并可在输送高达每通道 3.5A 输出电流的同时提供一个介于 0.6V 和 99% V_IN 之间的可调输出范围。该器件提供了一个用户可选模式输入，以允许用户通过牺牲输出纹波指标来换取轻负载效率的提升；突发模式 (Burst Mode^®) 操作可在轻负载条件下提供最高的效率，而强制连续模式则可提供最低的输出纹波。LTC7124 内置了扩展频谱调制功能电路以实现低的辐射和传导噪声。LTC7124 采用耐热性能增强的扁平 24 引脚 3mm x 5mm QFN 封装。

• 电池供电型系统
• 负载点电源
• 便携式仪器
• 手持式扫描仪
