ADI亚德诺 LTC3809-1 产品介绍

2026-03-09 0次

特性

可编程输出电压跟踪
无需电流检测电阻器
旨在实现卓越的电压和负载瞬态响应的恒定频率电流模式操作
宽 V_IN 范围：2.75V 至 9.8V
宽 V_OUT 范围：0.6V 至 V_IN
0.6V ±1.5% 基准
低压差操作：100% 占空比
可选的突发模式 (Burst Mode^®) /脉冲跳跃/强制连续操作

辅助绕组调节
内部软起动电路
可选的最大峰值电流检测门限
输出过压保护
微功率停机：I_Q = 9μA

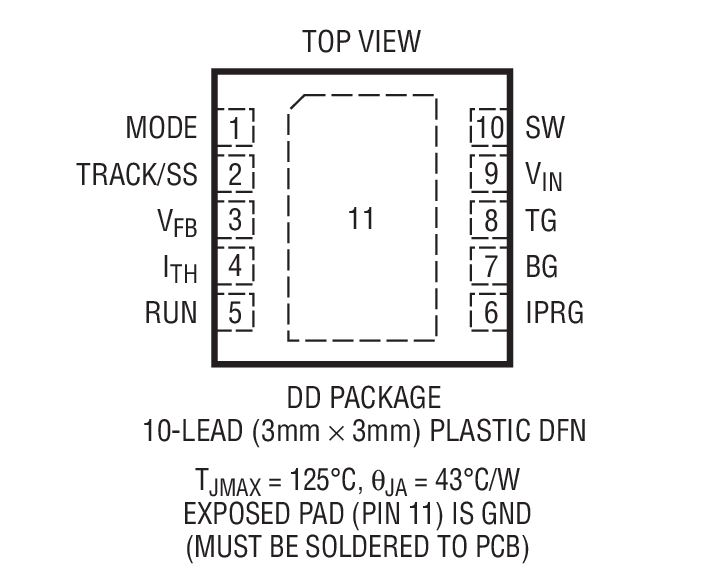

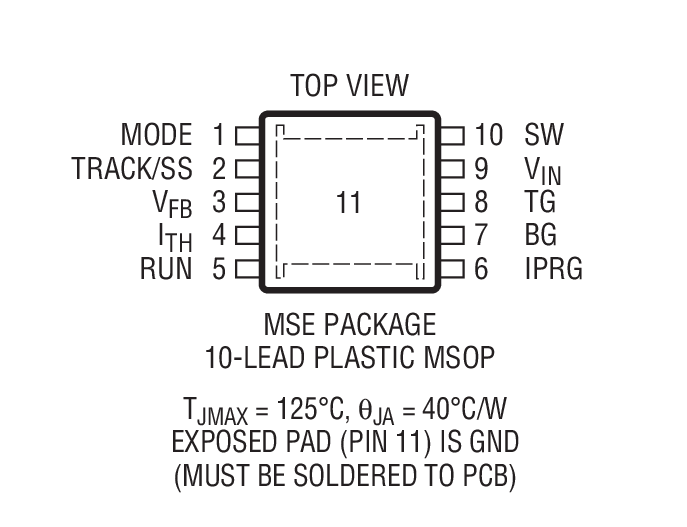

纤巧的耐热增强型无引线 (3mm x 3mm) DFN 或 10 引脚 MSOP 封装

产品详情和应用

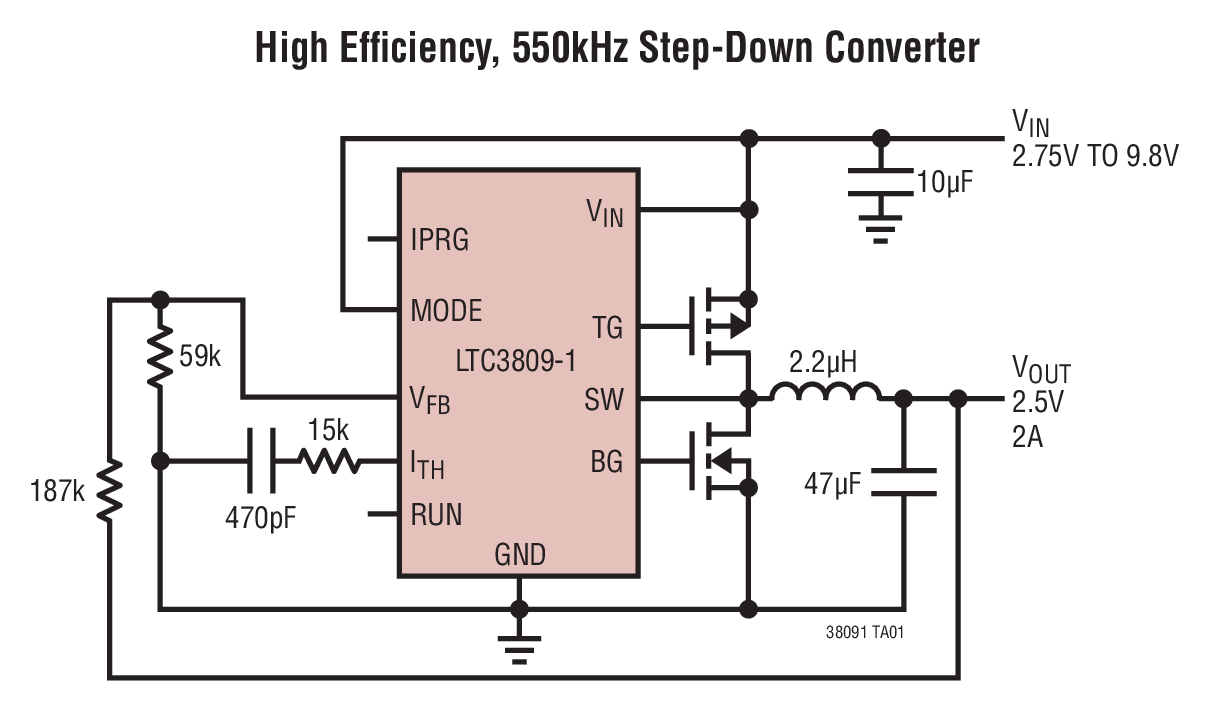

LTC^®3809-1 是一款同步降压型开关稳压控制器，可利用极少的外部元件来驱动外部互补型功率 MOSFET。恒定频率电流模式架构和 MOSFET V_DS检测免除了增设一个电流检测电阻器的需要，并改善了效率。

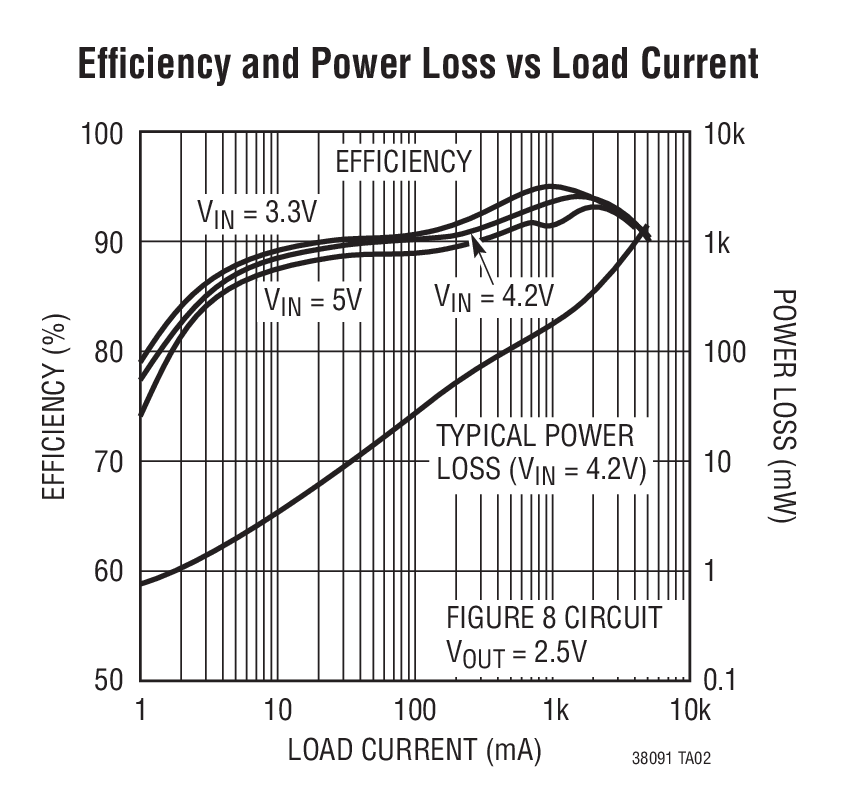

任选的突发模式操作在轻负载条件下实现了高效率。100% 占空比提供了低压差操作，从而延长了电池供电型系统的工作时间。当 MODE 引脚被拉至低电平时，突发模式操作被停用，旨在降低噪声和 RF 干扰。

LTC3809-1 可提供重合或比例式输出电压跟踪功能。开关频率固定于 550kHz。故障保护功能由一个过压比较器和一个短路电流限制比较器来提供。

LTC3809-1 采用占板面积小巧和耐热增强型 DFN 和 10 引脚 MSOP 封装。

应用

单节或两节锂离子电池供电型设备
笔记本电脑和掌上型电脑、PDA
便携式仪器
分布式 DC 电源系统
