ADI亚德诺 LTC3624 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：2.7V 至 17V
宽 V_OUT 范围：0.6V 至 V_IN

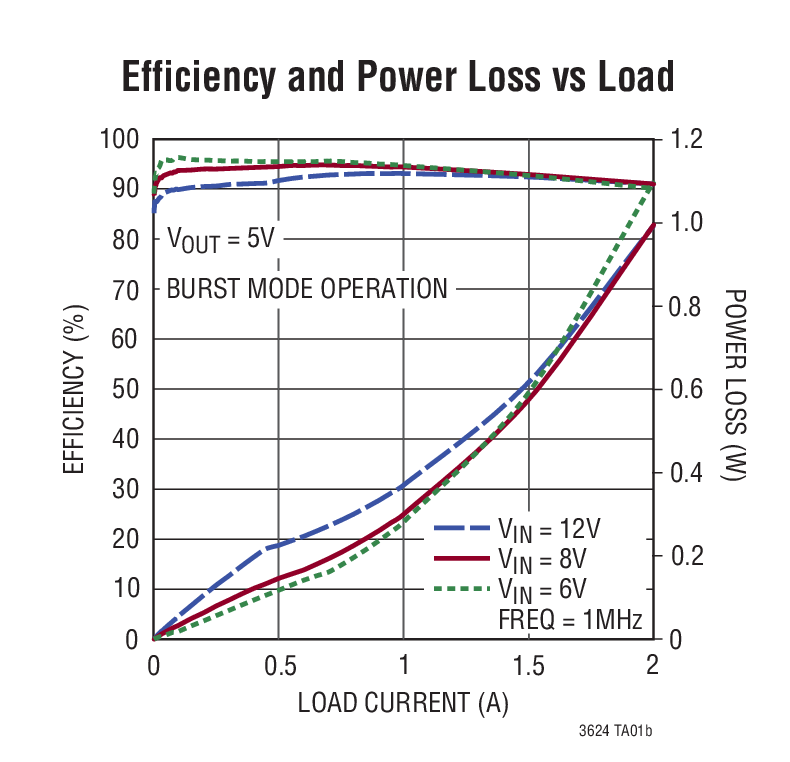

最大效率：95%
低 I_Q：3.5μA，零电流停机模式
恒定频率 (1MHz / 2.25MHz)
可用固定 V_OUT 选项
可在超低 I_Q 条件下执行低压差操作 (100% 占空比)
2A 额定输出电流

±1% 输出电压准确度
电流模式操作用于实现超卓的电压和负载瞬态响应
可同步至外部时钟
脉冲跳跃、强制连续、突发模式 (Burst Mode^®) 操作
内部补偿和软起动
过热保护

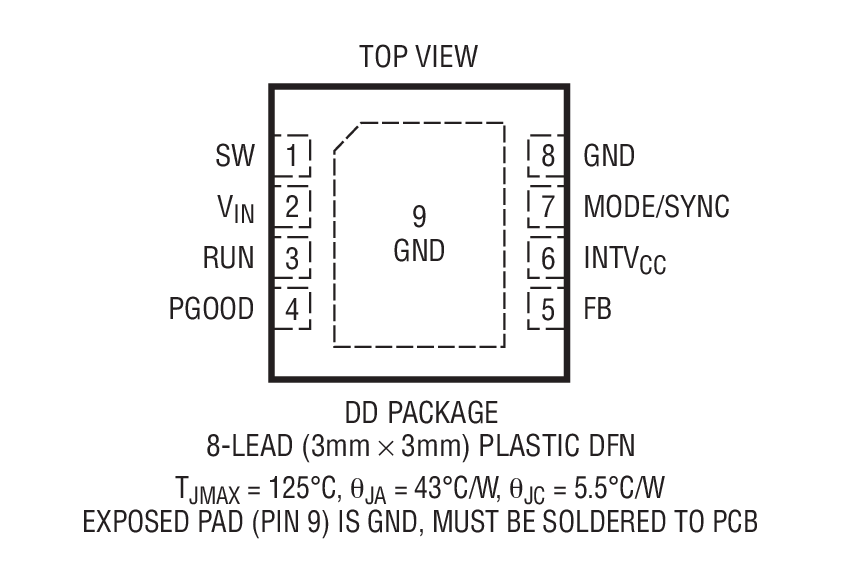

紧凑型 8 引脚 DFN (3mm x 3mm) 封装

产品详情和应用

LTC^®3624 / LTC3624-2 是一款高效率 17V、2A 同步单片式降压型稳压器。开关频率固定至 1MHz (LTC3624) 或 2.25MHz (LTC3624-2)，具有一个 ±40% 的同步范围。稳压器具有超低的静态电流，并可在宽 V_OUT 范围内实现高效率。

该降压型稳压器在 2.7V 至 17V 的输入电压范围内运作，并可在输送高达 2A 输出电流的同时提供一个介于 0.6V 和 V_IN 之间的可调输出范围。这些器件还提供了一个用户可选模式输入，以使用户能在纹波噪声和轻负载效率之间做出权衡；突发模式操作可在轻负载条件下提供最高的效率，而脉冲跳跃模式则可提供最低的电压纹波。另外，MODE 引脚还可用于使开关频率同步至一个外部时钟。

LTC3624 / LTC3624-2 选项

器件型号

频率

V_OUT

LTC3624

1MHz

可调

LTC3624-3.3

1MHz

3.3V

LTC3624-5

1MHz

LTC3624-2
