特性

• 工作电源电压范围：2V 至 30V
• 可采用表面贴装型电感器
• 72kHz 振荡器
• 仅需三个外部组件
• 升压或降压模式
• 片内低电池电量检测器比较器
• 用户可调的电流限值
• 内部 1A 电源开关
• 固定或可调输出电压版本

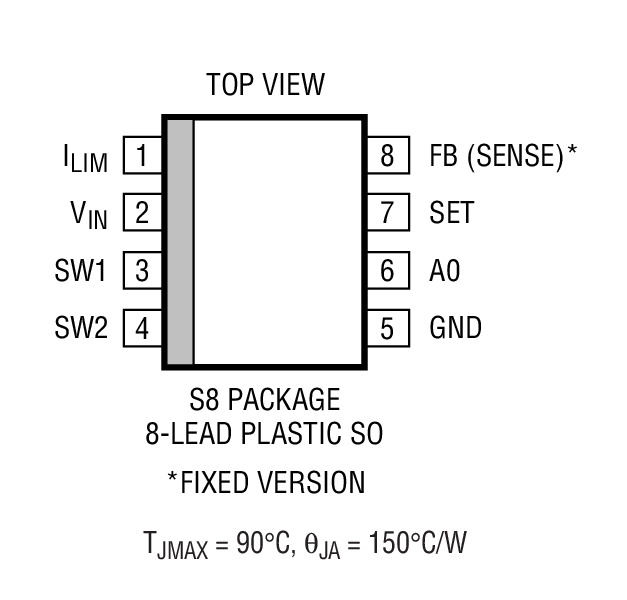

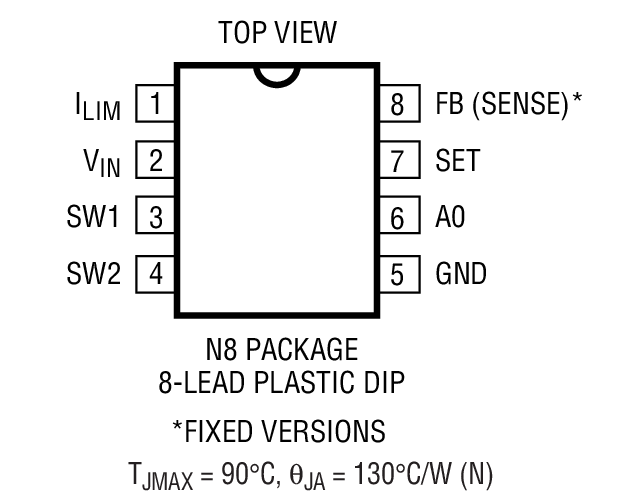

• 节省空间的 8 引脚 MiniDIP 或 SO-8 封装



产品详情和应用

LT^®1111 是一款通用型微功率 DC/DC 转换器。该器件仅需三个外部组件即可提供一个5V 或 12V 的固定输出。电源电压范围为 2V 至 12V (在升压模式中) 和至 30V (在降压模式中)。LT1111 在升压、降压或负输出应用中拥有同样优良的运行性能。

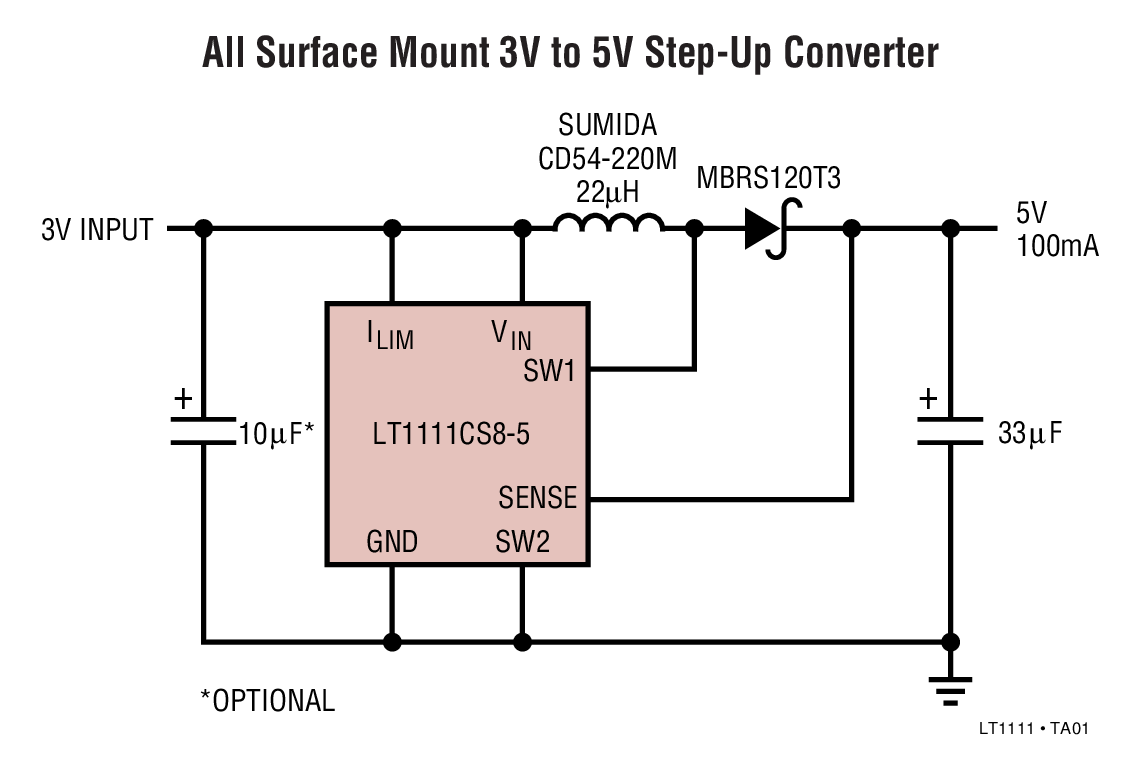

LT1111 振荡器的频率设定在 72kHz，从而优化了器件，使其能够与现成有售的表面贴装型电感器配合工作。该器件能采用一个 3V 输入在 100mA 提供 5V (在升压模式中)，或者采用一个 12V 输入在 200mA 提供 5V (在降压模式中)。

LT1111 的开关电流限值可采用单个电阻来设置。一个辅助的集电极开路增益部件可被配置为低电池电量检测器、线性后置稳压器、欠压闭锁电路、或者误差放大器。

对于 2V 以下的输入电源，可采用 LT1110。

• 3V 至 5V、5V 至 12V 转换器
• 9V 至 5V、12V 至 5V 转换器
• 遥控器
• 外设和附加板卡
• 电池后备电源
• 不间断电源
• 笔记本电脑和掌上型电脑
• 蜂窝电话
• 便携式仪器
• 闪存 VPP 发生器
