特性

产品详情和应用

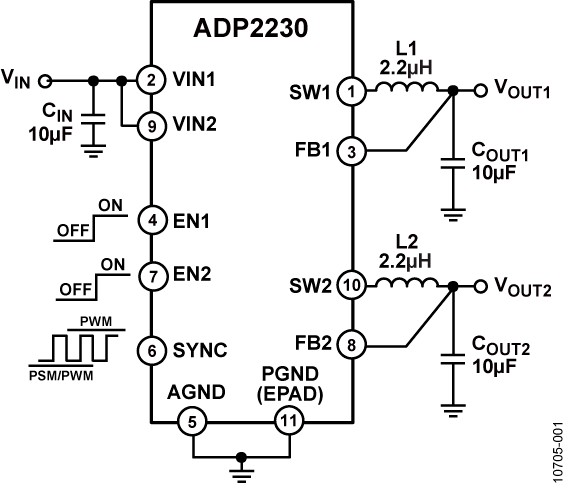

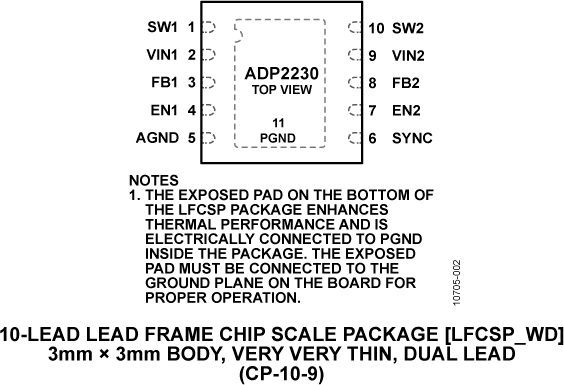

ADP2230集成两个高效率、低静态电流、800 mA、降压、DC-DC转换器，采用小型10引脚3 mm × 3 mm LFCSP封装。 整个解决方案仅需五个小型外部元件。 当ADP2230使用三个0603电容和两个2 mm × 2 mm电感时，解决方案总面积约为48 mm2，是满足各种便携式应用需求的最小尺寸方案。

ADP2230降压调节器采用专有高速电流模式、恒频PWM控制方案，具有出色的稳定性和瞬态响应。 为减少输入电流纹波，降压输出以错相方式工作。 为确保便携式应用的电池使用寿命最长，ADP2230提供变频省电模式，在小负载条件下可降低开关频率。

在逻辑控制的关断期间，输入与输出断开，从输入源汲取的电流小于0.1 μA。 ADP2230采用2.3 V至6.5 V输入电压工作，允许使用多个碱性电池、NiMH电池、锂电池或其他标准电源为其供电。

ADP2230提供多种选择来设置工作频率。 为实现轻载效率较大化，ADP2230在PSM模式下能以更低的开关频率工作，并随着负载增加而自动切换到PWM模式。 当噪声比效率更为重要时，可强制ADP2230采用仅PWM工作模式(2 MHz)。 ADP2230还可通过SYNC引脚与1.5 MHz至2.5 MHz外部时钟同步。 使用外部时钟同步控制时，两个降压输出与所施加的时钟信号同相。

ADP2230内置功率开关、同步整流器和补偿元件，可较大程度减少外部器件数量并提高效率。 其他重要保护特性包括：欠压闭锁，用来防止电池深度放电；内部软启动，用来防止启动时的输入电流过冲；以及集成式、开关电阻型QOD功能，用于器件禁用时的输出自动放电。 短路保护和热过载保护电路可以防止器件在不利条件下受损。

应用

• 便携式和电池供电设备
• 自动抄表器(WSN)
• POS设备和交易处理设备
• 移动电话
• 数码相机和音频设备
• 医疗仪器
• 中幅平板电脑
