特性

• 内置高电压开关 (双半桥式)
• 超低静态电流
        在运行模式中为 10.5μA
        在停机模式中为 0μA
• 比较器内置于 SHDN 引脚
• 低噪声控制方案
• 可调 FB 基准电压
• 宽输入范围：2.5V 至 16V
• 宽输出范围：高达 40V
• 集成功率 NPN 开关 (25mA 电流限值)
• 集成肖特基二极管
• 具集成输出断接功能
• 集成了高值 (12.4M / 0.4M) 反馈电阻器
• 内置软起动电路 (连接在 V_REF 和 GND 之间的任选电容器)
• 提供了针对 CAP、V_OUT、OUT1 和 OUT2 引脚的过压保护功能

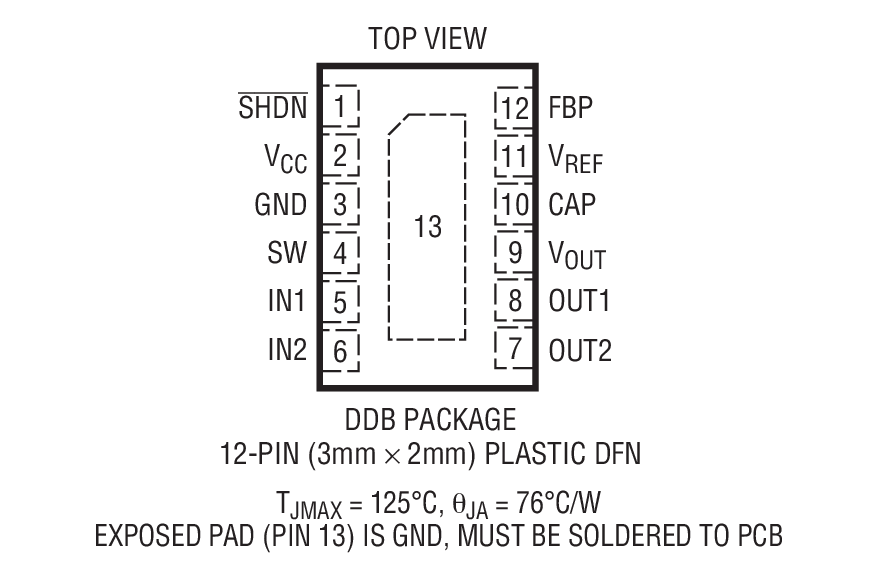

• 12 引脚 3mm x 2mm DFN 封装



产品详情和应用

LT^®8415 是一款超低功率升压型转换器，具有两个集成互补型 MOSFET 半桥式 (N 沟道和 P 沟道) 集成电源开关、肖特基二极管和输出断接电路。每个半桥中的 N 沟道和 P 沟道 MOSFET 同步受控于单个输入引脚，而且在典型应用中不会同时接通。

升压型稳压器通过改变峰值电感器电流和开关关断时间来控制功率输送。该控制方案产生了低输出电压纹波，并且在一个很宽的负载范围内实现了高效率。静态电流很低，仅为 10.5μA，并在停机模式中进一步减小至 0μA。内部断接电路允许在停机期间将输出电压与输入加以隔离。该器件实现了高阻值 (12.4M / 0.4M) 电阻器的片内集成 (用于输出电压检测)，从而显著地减小了参考于输入的静态电流。LT8415 还具有一个内置于 SHDN 引脚的比较器、用于 CAP、V_OUT、OUT1 和 OUT2 引脚的过压保护电路、以及内置软起动电路，并采用纤巧型 12 引脚 3mm x 2mm DFN 封装。

• 传感器电源
• RF 微机电系统继电器电源
• 低功率致动器偏置 / 控制
• 液体透镜驱动器
