特性

• 无需外部元件，降低总体成本
  • 无需肖特基同步二极管即可保持高效、低成本工作
  • 简单的外部RC补偿，在任意输出电压下均可稳定工作

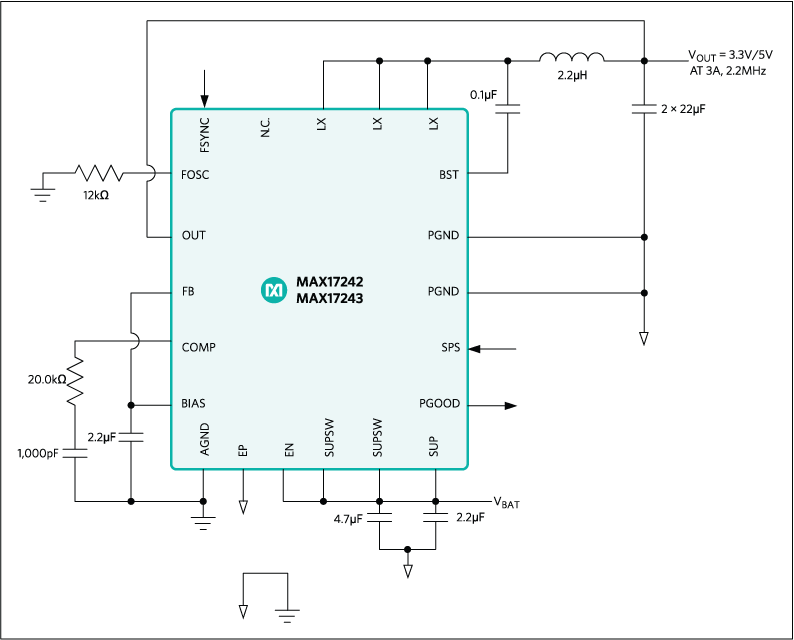

  • 全陶瓷电容设计：超小尺寸布局，外部元件只有8个
• PGOOD输出和高压EN输入，简化电源排序
  • 减少DC-DC转换器库存清单
  • 2A/3A选项的引脚兼容
  • 固定输出电压，输出精度为±2% (5V/3.3V)；或者外部电阻可调(1V至10V)输出，精度为±1% FB
  • 220kHz至2.2MHz可调节频率，带外同步
• 降低功耗
  • 效率最高达93%
  • 关断功能，阻塞从输入到输出的电流或者反向电流
  • 关断模式下电流小于5µA (典型值)
  • 待机模式下静态电流仅为15µA (典型值)
• 工作可靠
  • 42V输入电压瞬态保护
  • 固定8ms内部软启动，降低输入浪涌电流
  • 逐周期限流，自动恢复热关断
  • 通过扩频控制降低EMI辐射

产品详情和应用

MAX17242/MAX17243高效、同步降压型DC-DC转换器集成MOSFET，工作在3.5V至36V输入电压范围，能够以99%占空比工作在低压差条件。转换器提供高达2A (MAX17242)和3A (MAX17243)输出电流，产生3.3V/5V固定输出电压，同时具备在1V至10V范围内编程输出电压的能力。

器件采用峰值限流控制结构，也可工作在脉宽调制(PWM)或脉冲频率调制(PFM)控制模式。PWM工作模式在任何负载条件下都保持固定频率工作，在对开关频率敏感的应用中非常有用。PFM工作模式消除了负向电感电流以及轻载条件下额外的跳脉冲，实现高效工作。内置低导通电阻MOSFET确保满载时高效工作，同时也简化了布局。

器件采用20引脚(5mm x 5mm) TQFN封装，带裸焊盘。器件工作在-40°C至+85°C温度范围。

应用

• 配电稳压器
• 通用负载点电源
• 壁式变压器稳压
