• 三个 800mA 输出

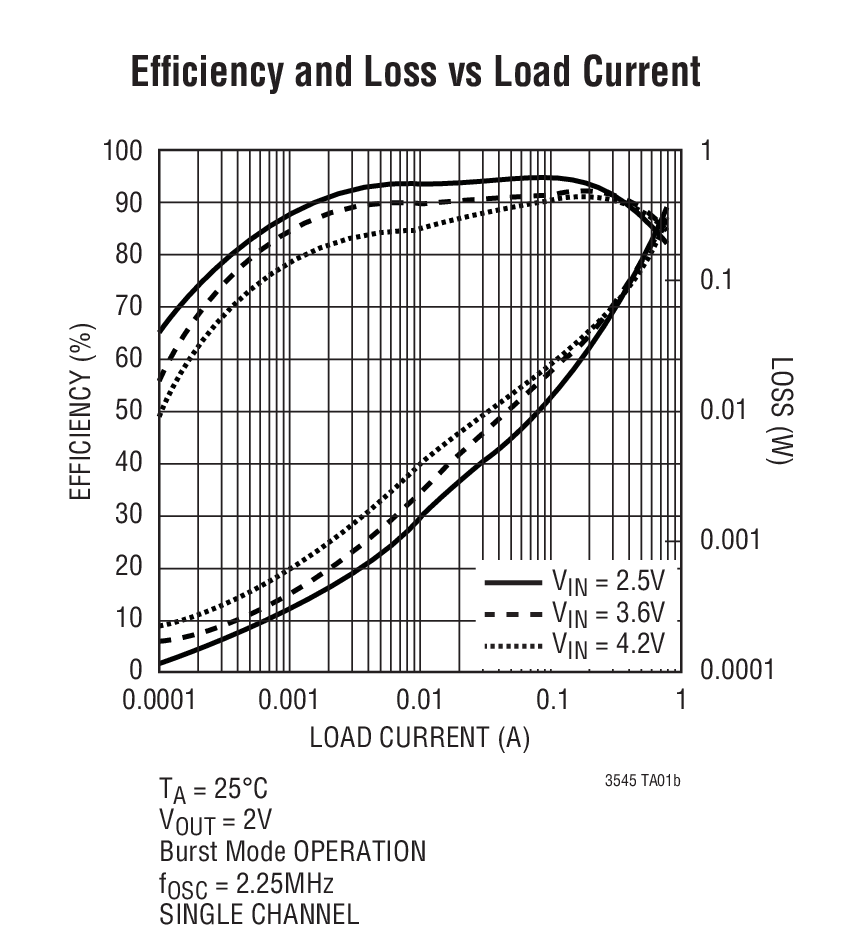

• 高效率：达 95%
• 2.25V 至 5.5V 输入电压范围
• 低纹波 (<20mV_P-P) 突发模式 (Burst Mode^®) 操作 I_Q：58μA
• 2.25MHz 恒定频率操作或可同步至外部 1MHz 至 3MHz 时钟
• 电源良好指示器简化了电源排序
• 0.6V 基准可提供低输出电压
• 电流模式操作/卓越的瞬态响应

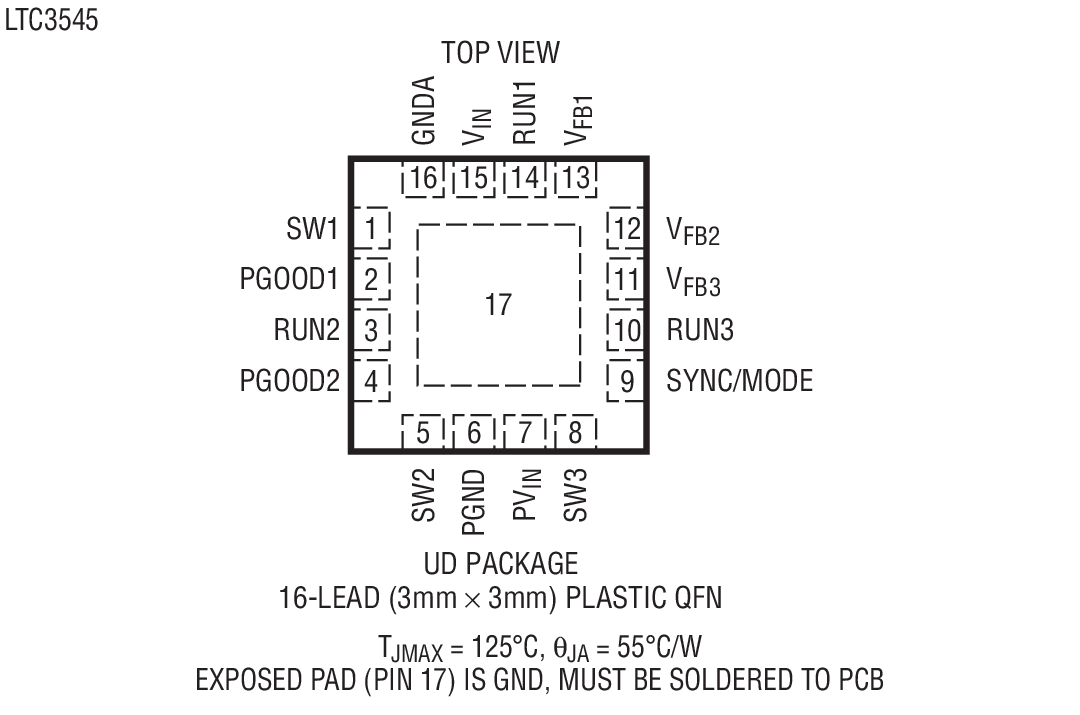

• 扁平 16 引脚 3mm x 3mm QFN 封装

产品详情和应用

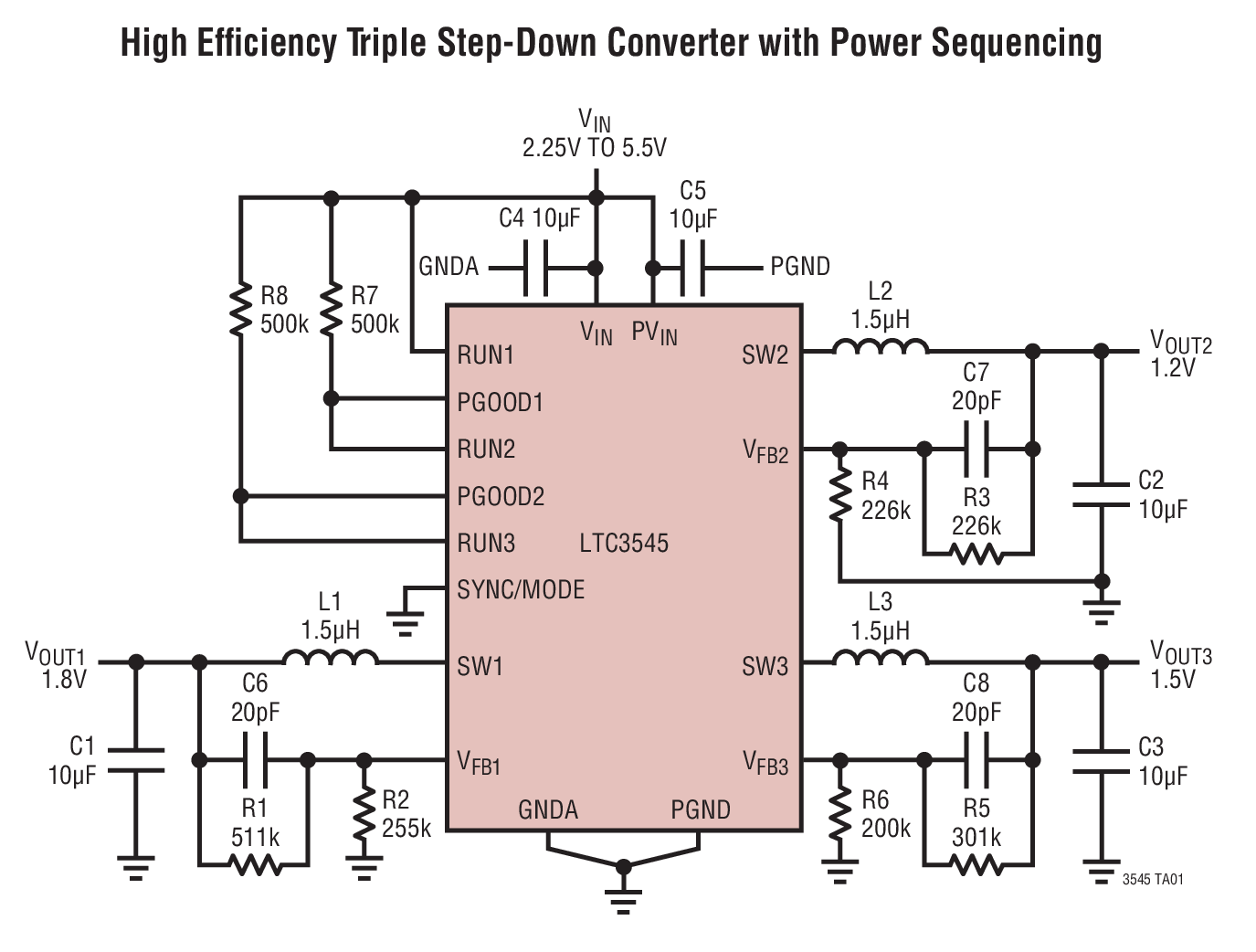

LTC^®3545/LTC3545-1 是三路、高效率、单片式同步降压型稳压器，采用一种恒定频率、电流模式架构。这些稳压器利用单独的运行引脚独立运作。2.25V 至 5.5V 的输入电压范围使 LTC3545/LTC3545-1 非常适合于单节锂离子电池供电型应用。低纹波脉冲跳跃模式或高效率突发模式操作可在外部进行选择。PWM 脉冲跳跃模式操作提供了非常低的输出纹波电压，而突发模式操作则提高了低输出负载条件下的效率。

开关频率在内部设定为 2.25MHz，也可以同步至一个 1MHz 至 3MHz 的外部时钟。电源良好指示器能够容易地在三个稳压器之间提供上电排序。

内部同步开关提升了效率，并免除了外部肖特基二极管。利用 0.6V 反馈基准电压能够对低输出电压提供支持。

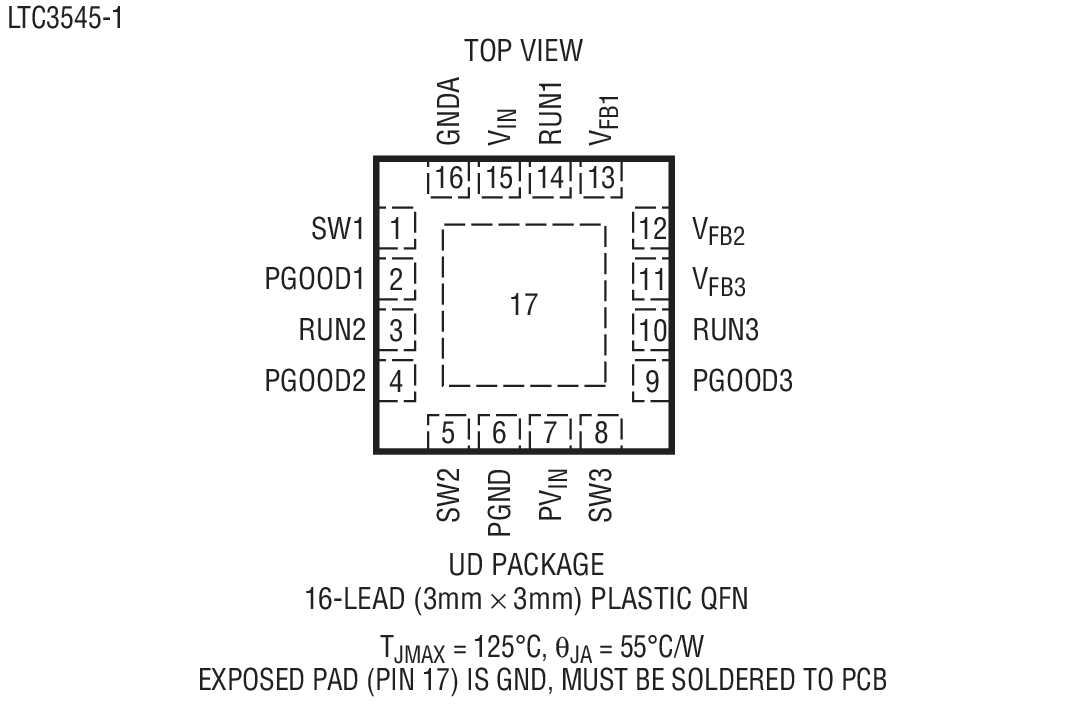

LTC3545-1 利用第三个 PGOOD 引脚替代了 SYNC/MODE 功能，并强制执行突发模式操作。
