特性

• 宽 V_IN 范围：4.5V 至 60V (绝对最大值为 65V)
• 宽输出电压范围：0.8V ≤ V_OUT ≤ 99% • V_IN
• 可调栅极驱动电平：5V 至 10V (OPTI-DRIVE)
• 无需外部自举二极管
• 低工作 I_Q：29μA (一个通道导通)
• 可选的栅极驱动欠压闭锁 (UVLO) 门限
• 异相控制器降低了所需的输入电容和由电源引起的噪声
• 可锁相频率：75kHz 至 850kHz
• 在轻负载条件下可以选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode^®) 操作
• 可选的电流限值 (LTC3892 / LTC3892-2)
• 非常低压差操作：99% 占空比
• 电源良好输出电压监视器 (LTC3892 / LTC3892-2)
• 低停机 I_Q：3.6μA

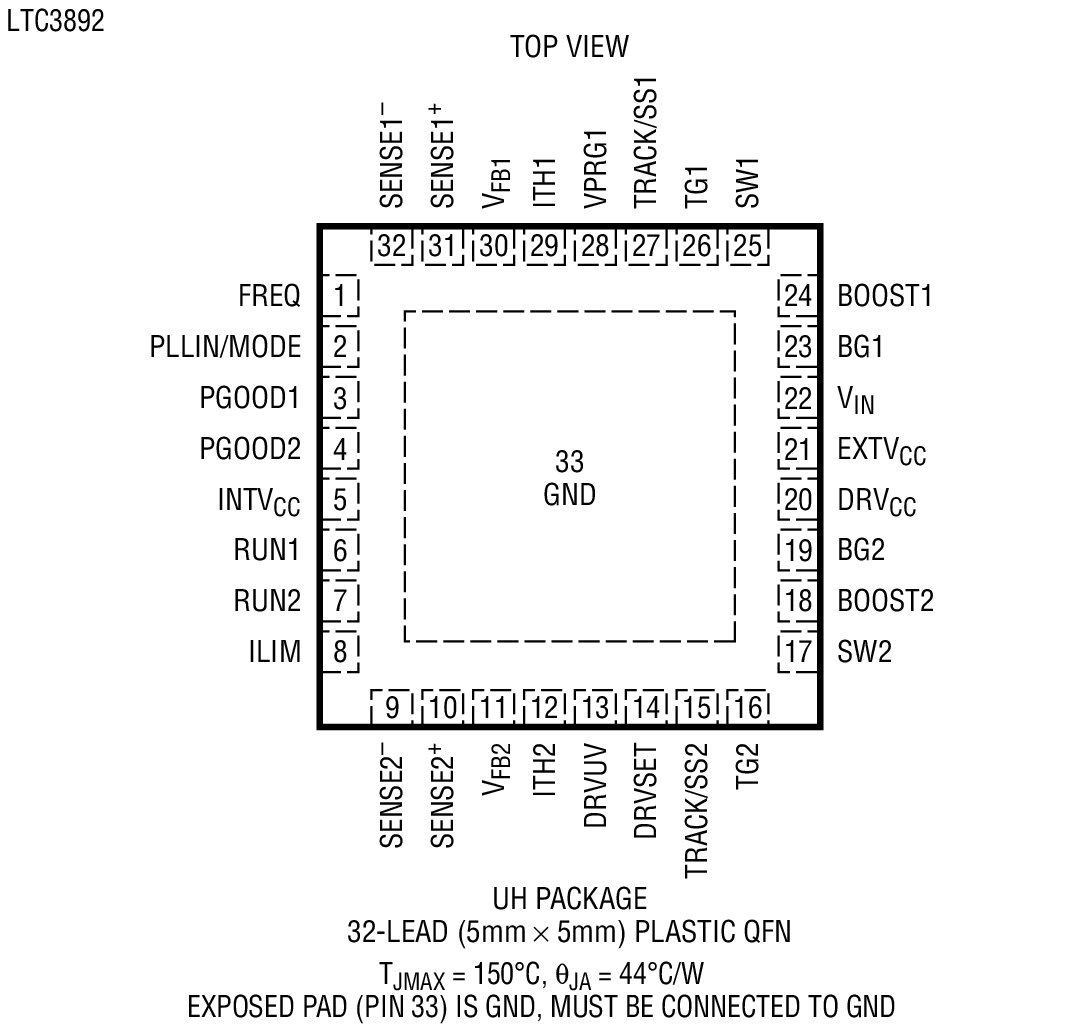

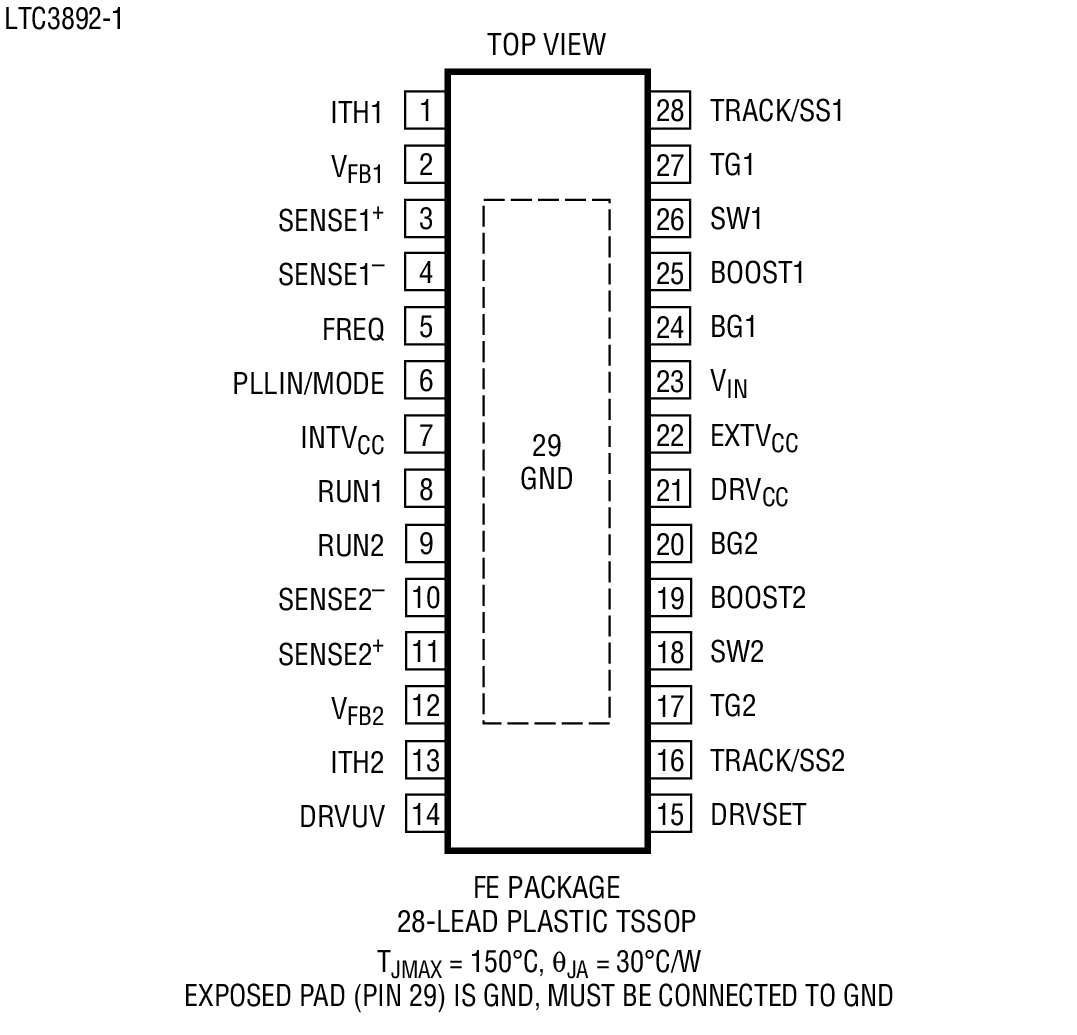

• 小外形 32 引脚 5mm x 5mm QFN 封装 (LTC3892 / LTC3892-2) 或 TSSOP 封装 (LTC3892-1)

产品详情和应用

LTC^®3892 / LTC3892-1 / LTC3892-2 是一款高性能、双通道降压型 DC/DC 开关稳压控制器，用于驱动全 N 沟道同步功率 MOSFET 级。通过使两个控制器输出级异相运作，可较大限度地降低功率损耗和噪声。

栅极驱动电压可设置在 5V 至 10V 的范围内，以允许使用逻辑或标准电平 FET 并较大限度地提升效率。上管栅极驱动器中的内部开关免除了增设外部自举二极管的需要。

4.5V 至 60V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。可以调节高达 V_IN 之 99% 的输出电压。OPTI-LOOP^® 补偿的运用允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应和环路稳定性进行优化。

29μA 的无负载静态电流延长了电池供电型系统中的操作运行时间。可参见本产品手册 “引脚功能” 部分中的表 1，以比较 LTC3892 和 LTC3892-1 及LTC3892-2。

• 汽车和工业电源系统
• 分布式 DC 电源系统
• 高电压电池供电式系统
