ADI亚德诺 ADP2118 产品介绍

2026-03-09 0次

特性

3A 连续输出电流
75 mΩ 和 40 mΩ 集成 FET
输出精度：±1.5%
输入电压范围为：2.3 V 至 5.5 V
输出电压范围为：0.6V 至 V_IN
600kHz 或 1.2MHz 固定开关频率
可在 600 kHz 与 1.4 MHz 之间同步
可选同步相移：0° 或 180°
可选 PWM 或 PFM 工作模式
电流模式架构

精密使能输入
电源良好输出
电压跟踪输入
集成软启动
内部补偿
启动进入预充电输出
UVLO、 OVP、 OCP 和热关断

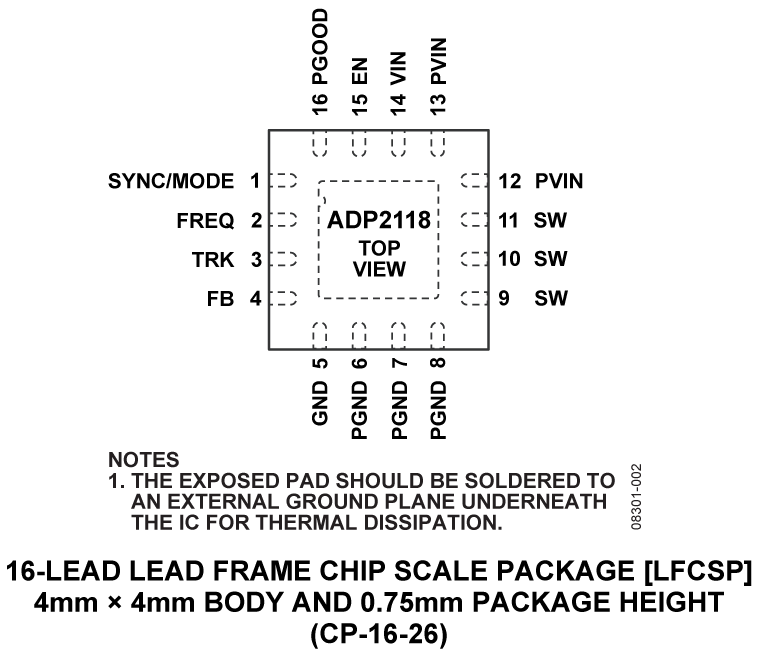

采用 16 引脚 4 mm × 4 mm LFCSP 封装

产品详情和应用

ADP2118 是一款低静态电流、同步、降压 DC-DC 调节器，采用紧凑型 4mm × 4mm LFCSP 封装。它使用电流模式、恒频脉冲宽度调制（PWM）控制方案，具备出色的稳定性和瞬态响应。在轻负载时，ADP2118 可配置为以脉冲频率调制（PFM）模式工作，以减少开关频率，节省功耗。

ADP2118 采用 2.3 V 至 5.5 V 输入电压工作。ADP2118ACPZ - R7 的输出电压可在 0.6 V 至输入电压（V_IN）的范围内调整，ADP2118ACPZ-x.x-R7 则提供多种预设输出电压选项：1.2 V 和 3.3 V。ADP2118 只需极少的外部元件，并提供集成功率开关、同步整流器和内部补偿的高效率解决方案。这款 IC 在禁用时从输入源汲取的电流不到 3μA。其它主要特性包括欠压闭锁（UVLO）、用于限制启动时浪涌电流的集成软启动、过压保护（OVP）、过流保护（OCP）和热关断（TSD）。

应用

负载点转换
通信及网络设备
工业与仪器仪表
消费类电子设备
医疗器械
