特性

• SMBus/I2CTM 可编程输出电压：1.3V 至 3.5V
• 无需检测电阻器
• 2% 至 90% 占空比 (在 200kHz)
• t_ON(MIN) </= 100ns
• 真正的电流模式控制
• 可在采用陶瓷输出电容器 (C_OUT) 时保持稳定
• 电源良好输出电压监视器和 50μs 定时器
• 宽 V_IN 范围：4V 至 36V (绝对最大值)
• 精准的电阻分压器和基准可在整个温度范围内提供 ±1.35% 的输出电压准确度
• 可调的开关频率和电流限制
• 强制连续模式控制引脚
• 可编程软启动
• 输出过压保护
• 任选的短路停机定时器

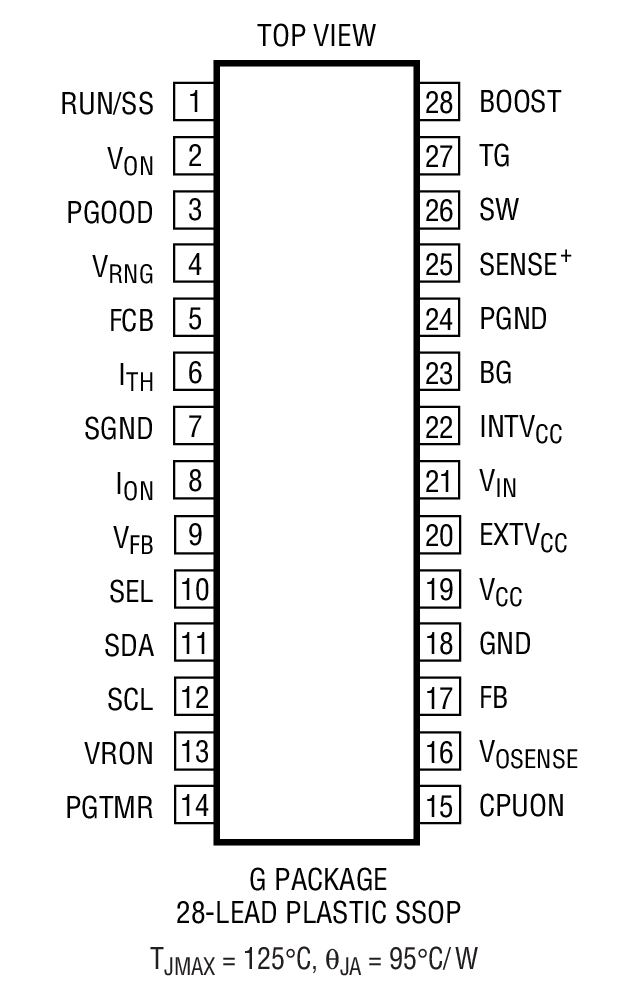

• 采用 28 引脚 SSOP 封装

产品详情和应用

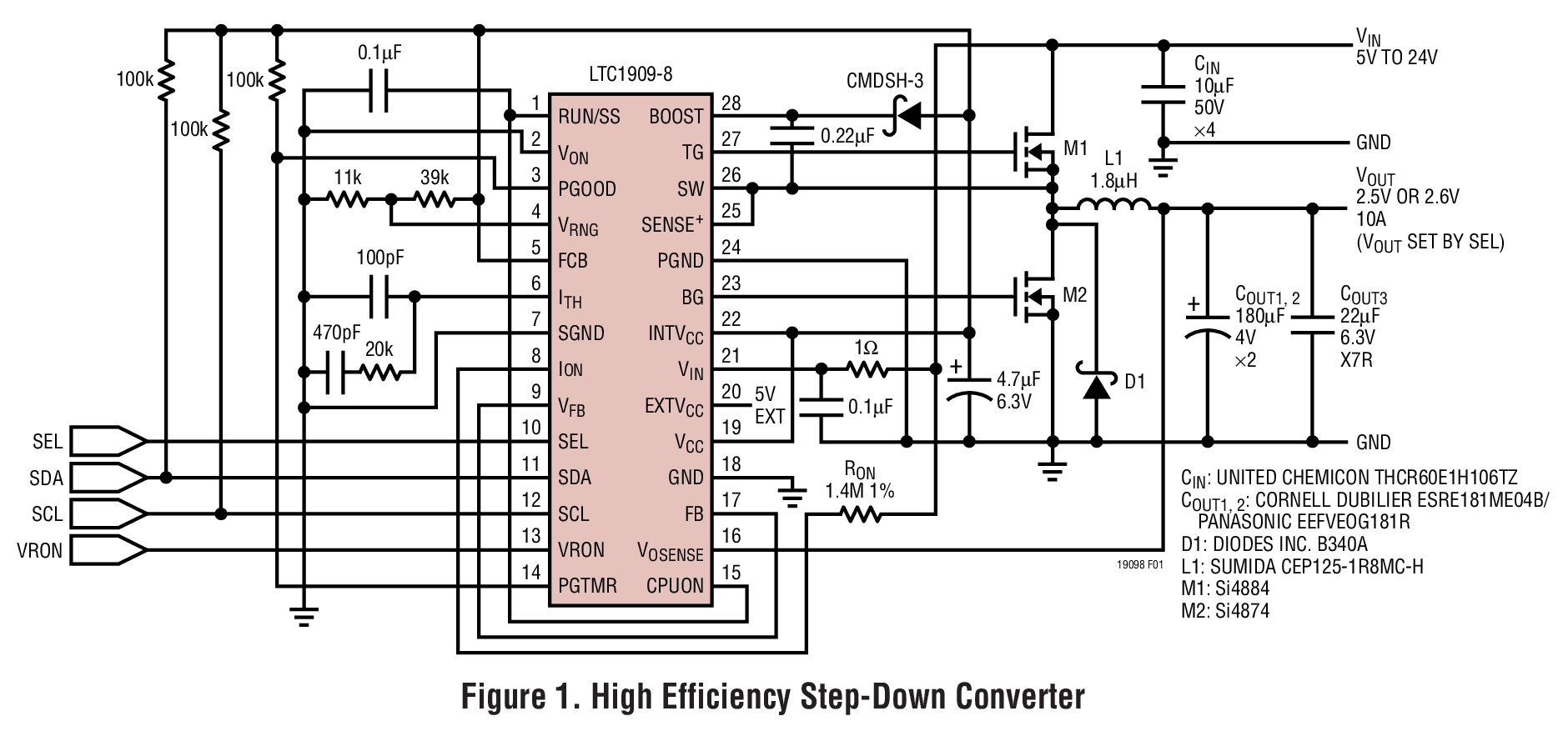

LTC^®1909-8 是一款同步降压型开关稳压控制器，该器件具有一个数字可编程输出电压。通过一个二线式 SMBus/I²C 接口从写入内部寄存器的两个 5 位设定值中选择一个作为输出电压。该接口具备针对无效输出电压的安全防护功能，并允许微处理器接通和关断稳压器。谷值电流控制提供了非常低的占空比，并不需要采用一个检测电阻器。工作通过一个外部电阻器来选择，并针对 V_IN 和 V_OUT 中的变化进行补偿。

不连续模式操作可在轻负载条件下提供高工作效率。当主输出承受轻负载时，一个强制连续模式控制引脚通过停用不连续模式操作降低了噪声和 RF 干扰，并能够帮助副端绕组调节。

故障保护功能由内部折返电流限制、一个输出过压比较器和任选的短路停机定时器提供。

LTC1909-8 可提供 28 引脚 SSOP 封装。.

应用

• 用于 DSP、ASIC、FPGA 和 CPU 的电源
• 电压裕度调节
