特性

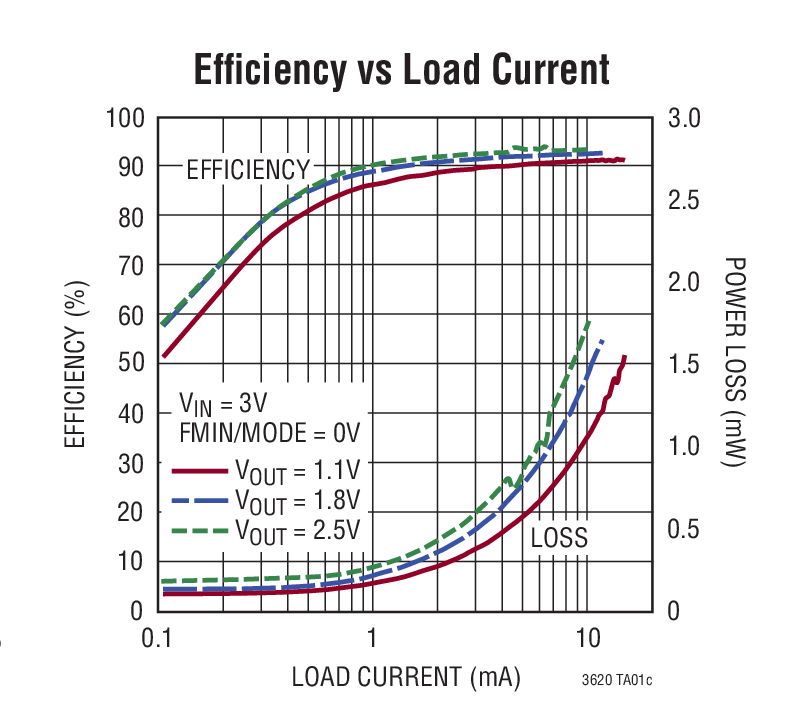

• 高效率：达 95%
• 最大电流输出：15mA
• 具内部 50kHz 默认频率的外部可编程频率箝位较大限度地降低了音频噪声
• 18μA I_Q 电流
• 2.9V 至 5.5V 输入电压范围
• 低电池电量检测
• 0.6V 基准允许低输出电压
• 停机模式吸收 <1μA 的电源电流
• 2.8V 欠压闭锁
• 独特的低噪声控制架构
• 内部功率 MOSFET
• 无需肖特基二极管
• 内部软起动
• 纤巧型 2mm x 2mm 8 引脚 DFN 封装

产品详情和应用

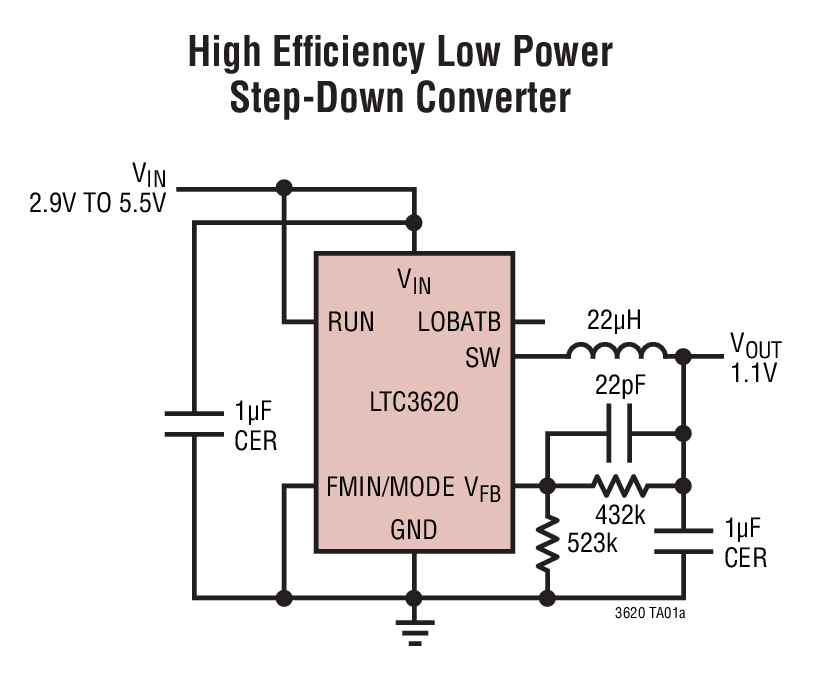

LTC^®3620 是一款高效率、同步降压型稳压器，适合于那些采用单节锂离子电池供电的非常低功率、非常小占板面积应用。

内部同步开关提升了效率，并免除了增设外部肖特基二极管的需要。利用 0.6V 反馈基准电压可以很容易地对低输出电压提供支持。LTC3620-1 选项在内部进行编程，以提供一个 1.1V 输出。

LTC3620 采用了一种独特的可变频率架构，旨在较大限度地减少功耗并实现高效率。开关频率与负载电流成比例，而且，一个内部频率箝位电路在轻负载条件下强制采用一个最小开关频率，尽量降低音频范围内的噪声。用户可以通过在 FMIN/MODE 引脚上使用一个外部时钟来设置该箝位电路的频率。

当输入电压降至 3V 以下时，电池状态输出 (LOBATB) 将发出指示信号。为了有助于避免电池受损，一个欠压闭锁 (UVLO) 电路将在输入电压降至 2.8V 以下时关断该器件。

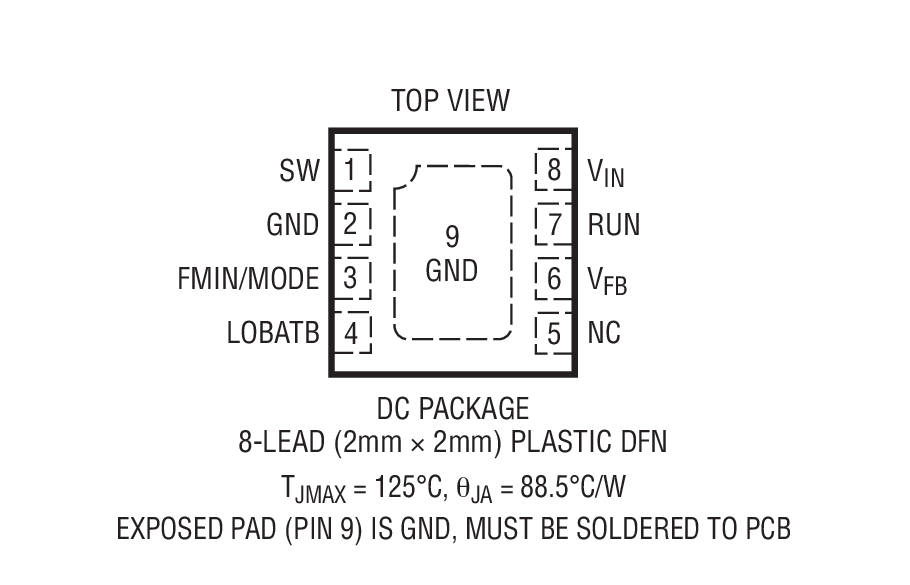

LTC3620 采用一种扁平的 2mm x 2mm 8 引脚 DFN 封装。

• 助听器
• 无线头戴式耳机
• 锂离子电池应用
• 替换钮扣电池
