ADI亚德诺_MAX42403_产品介绍

ADI亚德诺 MAX42403 产品介绍

2026-03-09 0次

特性

多功能，小尺寸
- 工作输入电压范围：4.5V至36V
- 集成高达2.5A/3.5A FET的同步DC-DC转换器
- 跳跃模式下的静态电流为27μA
- 开关频率：1.5MHz/400kHz
- 扩频选项
- 3.5Ms (1.5Mhz)/2.5ms (400kHz)内部软启动
- 可编程输出电压范围：0.8V至12V
- 99%占空比工作模式以实现低压差

高精度符合安全关键应用要求
- 精密使能阈值实行完全可编程的UVLO阈值
- 准确的窗口式PGOOD
强制PWM和跳跃工作模式
过温、过压和短路保护

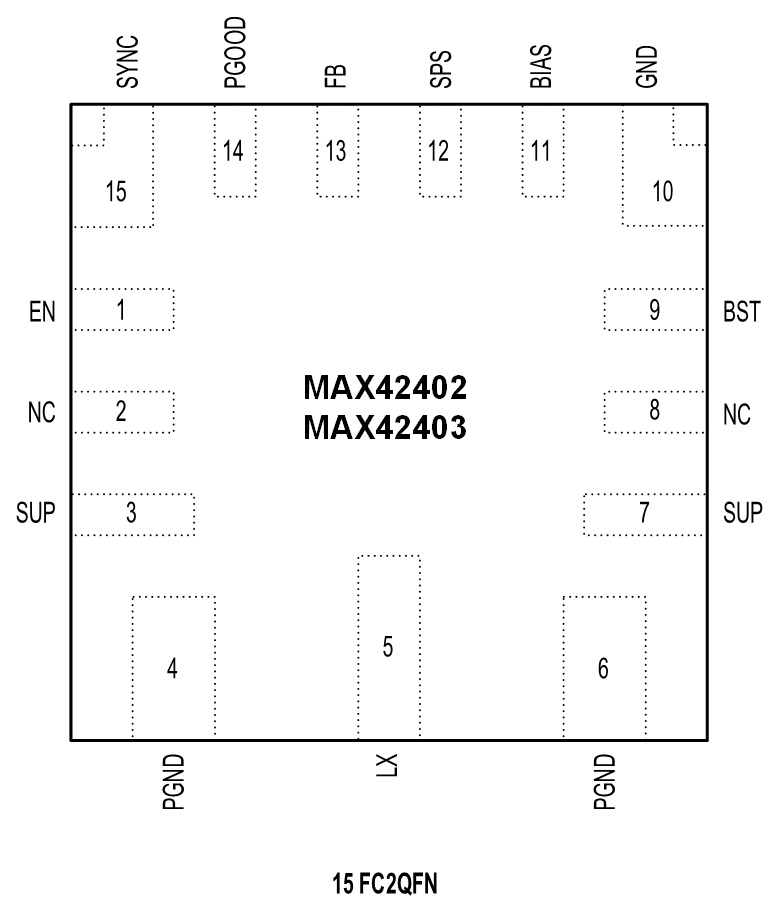

3mm x 3mm FC2QFN
工作温度范围：–40°C至+125°C

产品详情和应用

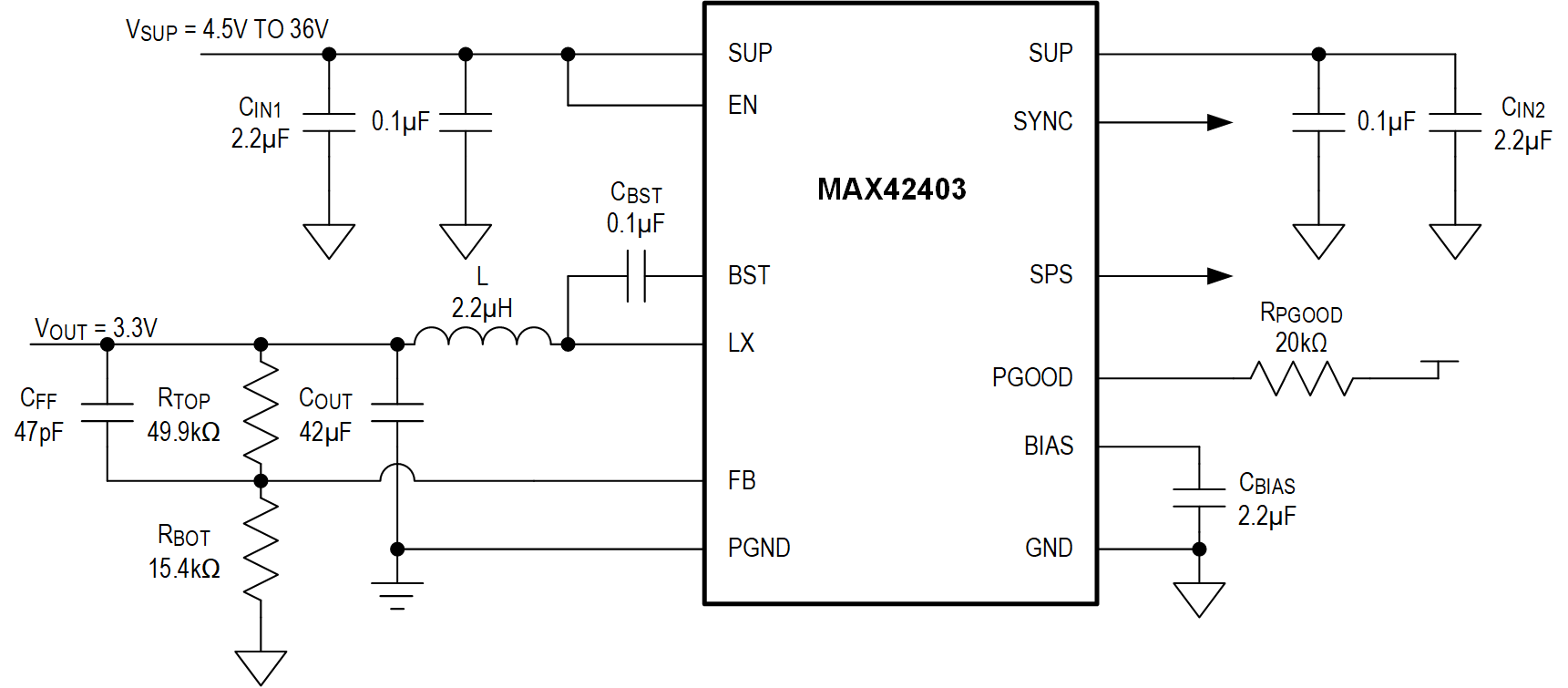

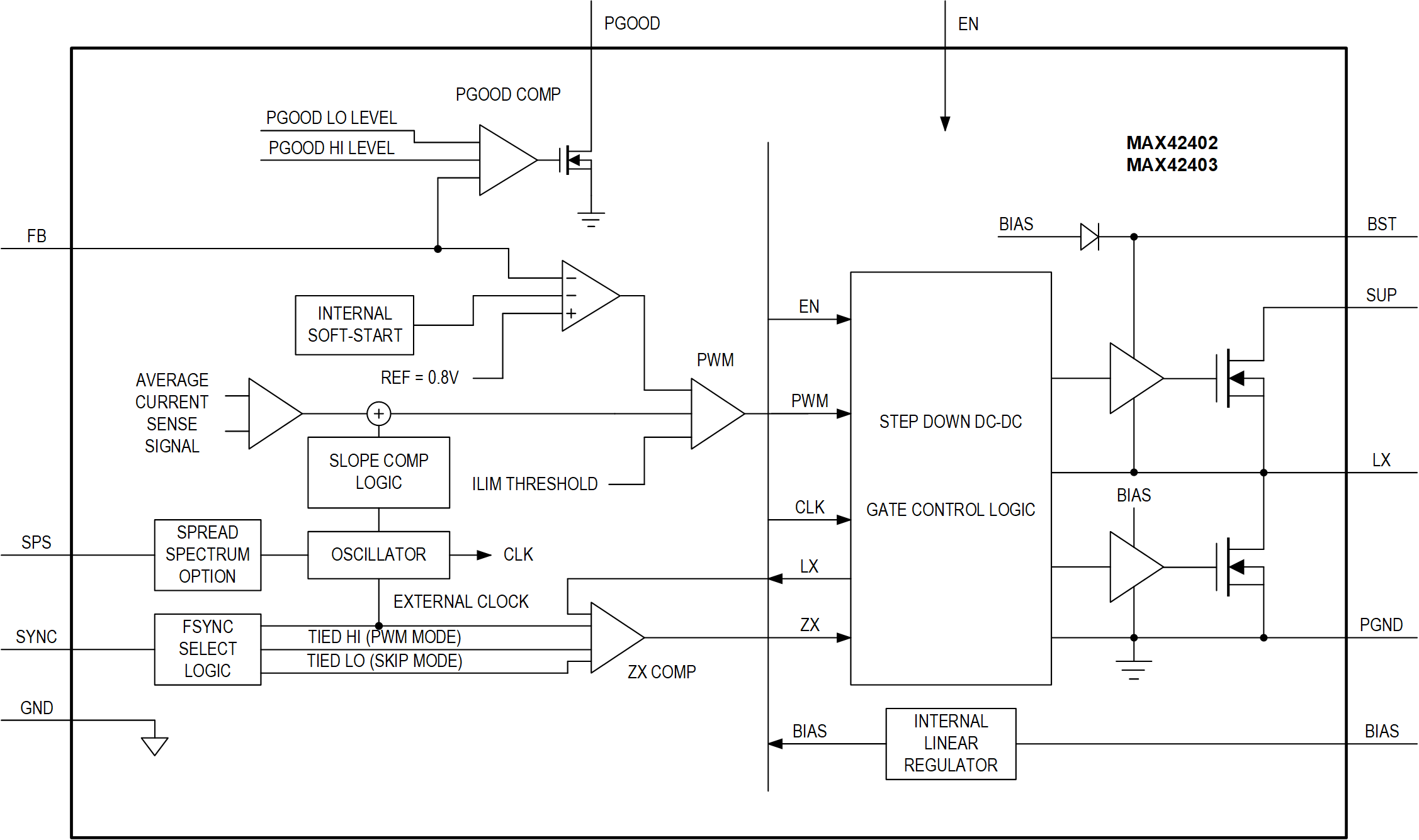

MAX42402/MAX42403 IC均为小型同步降压转换器，集成了高侧和低侧开关。MAX42402/MAX42403具有4.5V至36V的宽输入电压范围，可提供高达2.5A/3.5A的电流。电压质量可以通过观察PGOOD信号来监测。该IC可以在99%占空比低压差下运行，非常适合工业应用。

MAX42402/MAX42403提供外部可编程输出电压。提供1.5MHz/400kHz的固定内部频率选项，允许使用较小的外部组件并减少输出纹波。

当SYNC为低电平时，MAX42402/MAX42403在轻负载时自动进入跳跃模式，空载时具有27uA的超低静态电流。此外还提供引脚可选的强制PWM模式，有助于提高EMI性能。这些器件具有扩频调制选项，旨在尽可能减少调制频率引起的EMI辐射。

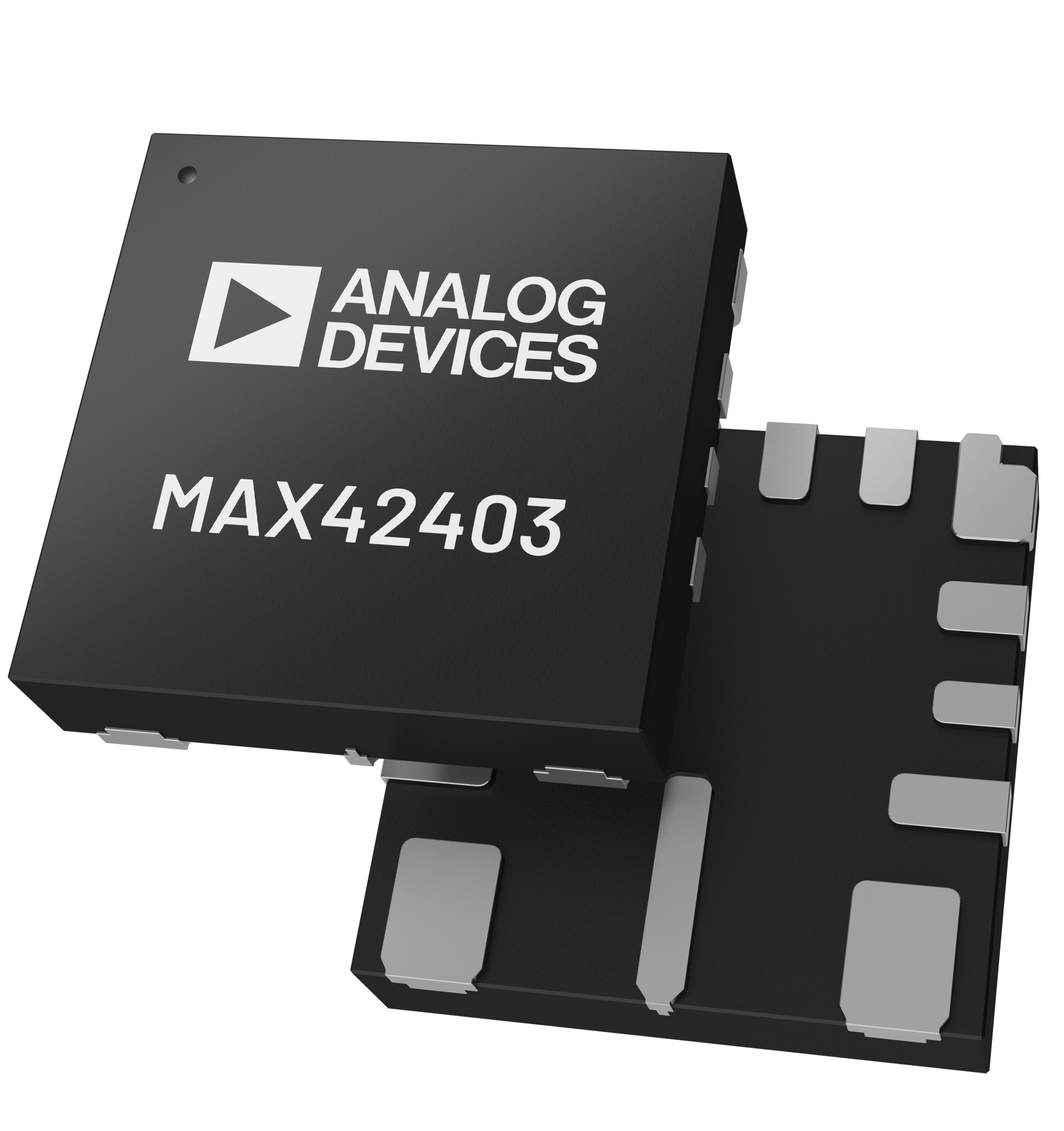

MAX42402/MAX42403采用小型3mm x 3mm FC2QFN封装，使用极少的外部元件。

应用

工业自动化
负载点
分布式直流电源系统
