特性

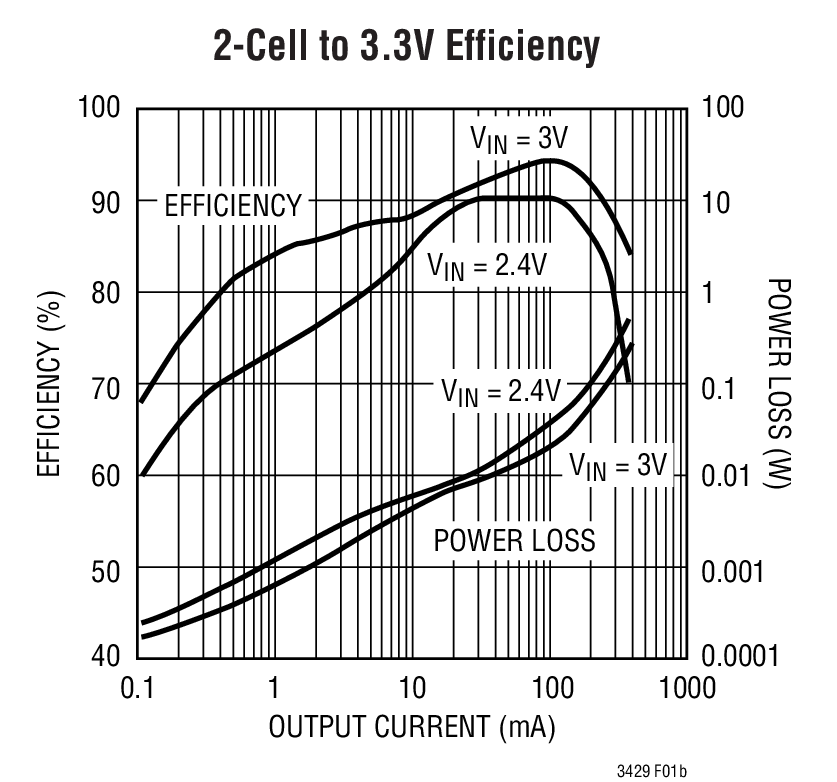

• 效率高达 96%
• 真正的输出负载断接
• 涌入电流限制和内部软起动
• 低压启动：0.85V
• I_Q ~ 20uA 的自动突发模式 (Burst Mode^®) 操作
• 在轻负载时连续开关 (LTC3429B)
• 内部同步整流器
• 电流模式控制和内部补偿
• 短路保护
• 500kHz 固定频率开关操作
• 输入范围：0.5V 至 4.4V
• 输出范围：2.5V 至 4.3V (采用肖特基二极管时可高至 5V)
• 停机电流：<1uA
• 抗振铃控制较大限度地减少了 EMI
• 纤巧型外部组件

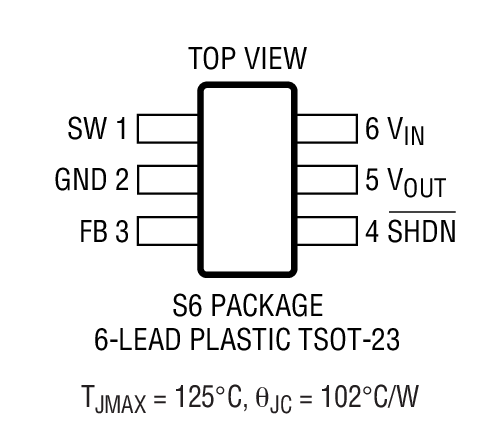

• 扁平 (高度仅 1mm) 的 SOT-23 封装

产品详情和应用

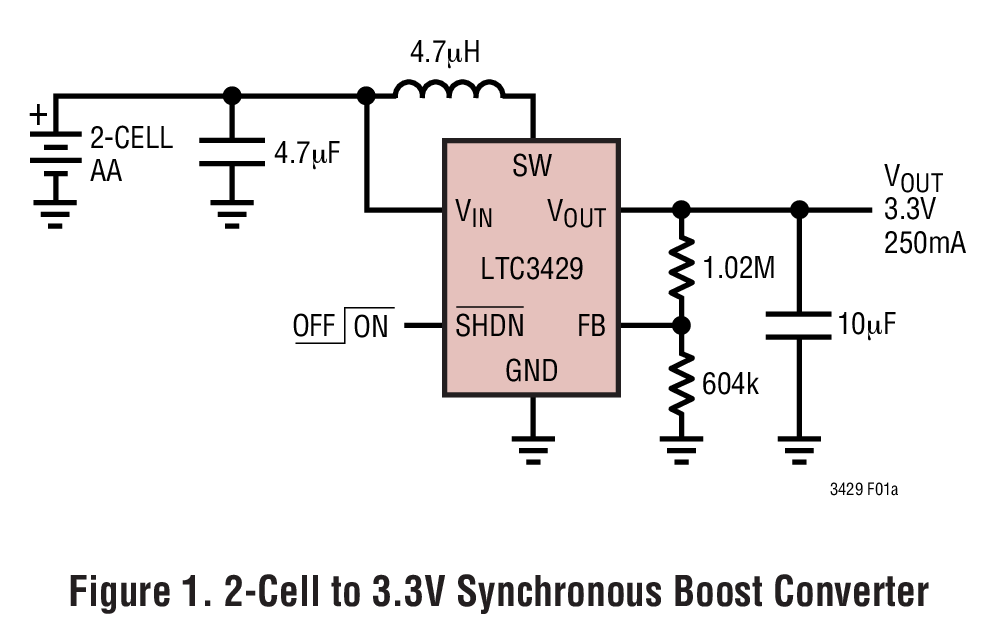

LTC^®3429 是一款高效、同步、固定频率、升压型 DC/DC 转换器，它采用 6 引脚扁平 ThinSOT^™ 封装，并具有真正的输出负载断接、涌入电流限制和软起动功能。该器件能够提供 100mA (由单节 AA 电池) 或者 250mA (由两节 AA 电池) 电流以及一个 3.3V 输出。

500kHz 的开关频率允许采用纤巧而扁平的电感器和陶瓷电容器，从而较大限度地减小了整体解决方案的占板面积。电流模式 PWM 控制和内部补偿的运用减少了外部组件的数目，由此节省了珍贵的电路板面积资源。在轻负载条件下，LTC3429 自动切换至节能的突发模式操作。抗振铃控制电路通过在不连续工作模式中对电感器进行阻尼而使 EMI 问题得以缓解。

该器件还具有 1uA 以下的低停机电流。真正的输出断接功能使得输出能够在停机模式中被完全放电。另外，它还可在启动期间对涌入电流加以限制，从而较大限度地减小了输入电源所承受的浪涌电流。

• MP3 播放机
• 数码相机
• LCD 偏置电源
• 掌上型仪表
• 无线手机
• GPS 接收机
