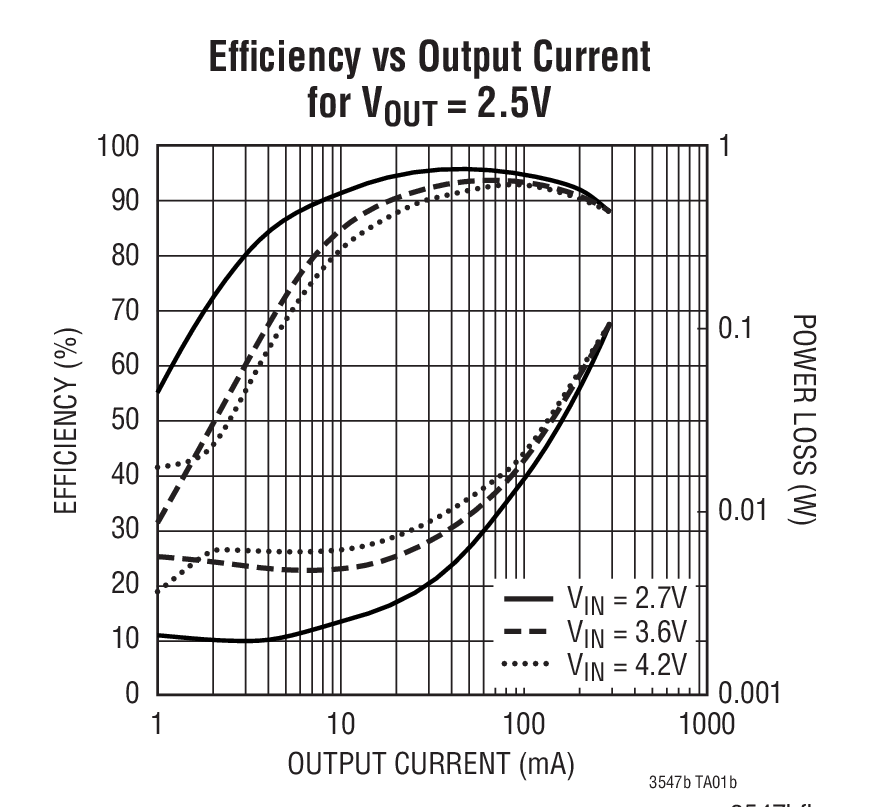

• 高效率 (高达 96%) 双路降压输出
• 每个通道可提供 300mA 的输出电流 (在V_IN = 3V)
• 2.25MHz 恒定频率操作
• 输入电压范围：2.5V 至 5.5V
• 低压差操作：100% 占空比
• 无需肖特基二极管
• 针对全陶瓷电容器进行了内部补偿
• 用于每个通道的独立内部软起动电路
• 可提供固定输出版本
• 旨在获得卓越的电压和负载瞬态响应的电流模式操作
• 0.6V 基准可提供低输出电压
• 短路保护
• 超低停机电流：I_Q < 1μA

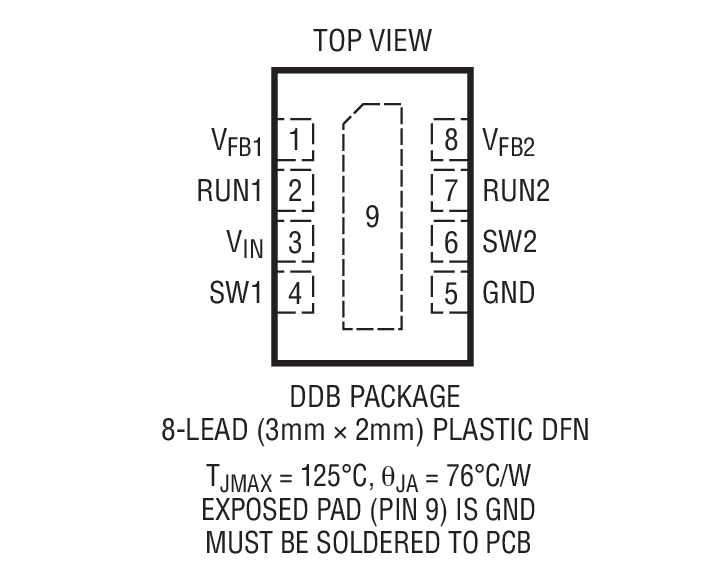

• 扁平 (高度仅 0.75mm) 8 引脚 3mm x 2mm DFN 封装

产品详情和应用

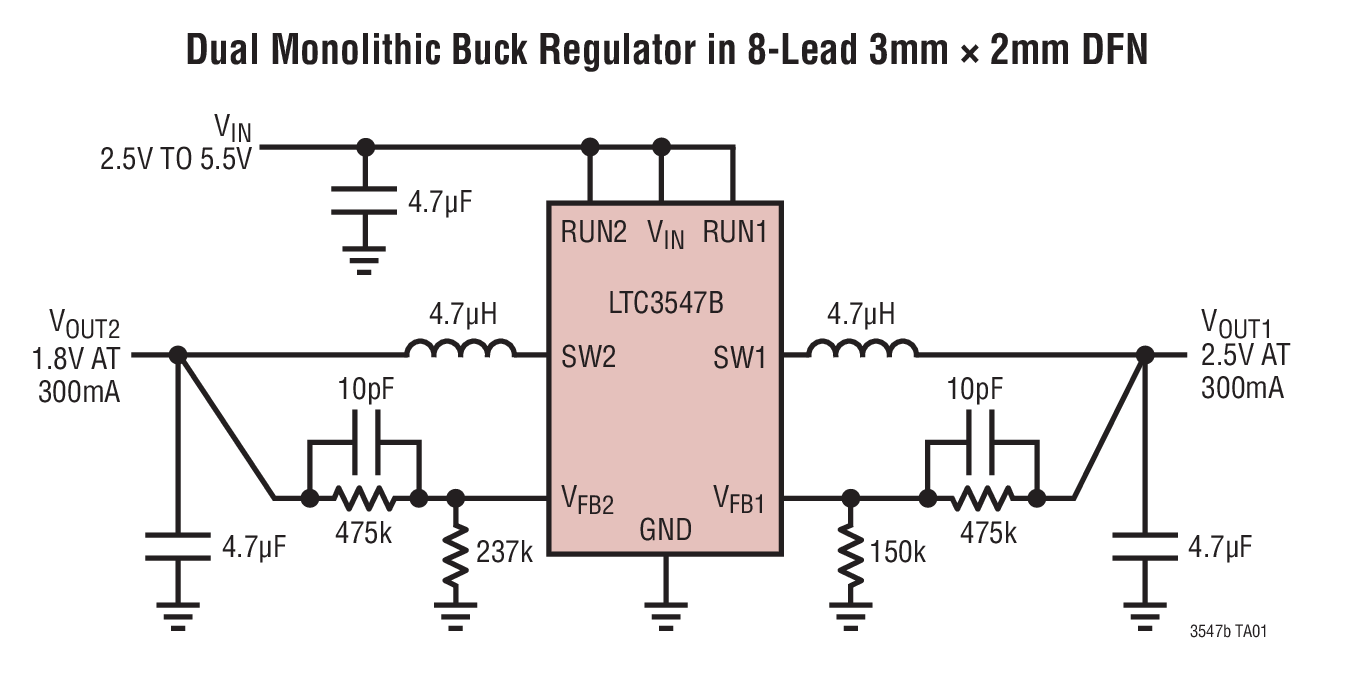

LTC^®3547B 是一款双通道、2.25MHz、恒定频率、同步降压型 DC/DC 转换器，采用纤巧型 3mm x 2mm DFN 封装。100% 占空比实现了低压差操作，因而延长了便携式系统中的电池使用寿命。利用 0.6V 反馈基准电压来对低输出电压提供支持。每个稳压器能提供 300mA 的连续输出电流。

该器件的输入电压范围为 2.5V 至 5.5V，从而使其成为锂离子聚合物电池和 USB供电型应用的理想选择。在停机模式中，电源电流仅为 1μA。

在内部设定的 2.25MHz 开关频率允许使用纤巧的表面贴装型电感器和电容器。内部软起动电路限制了启动期间的浪涌电流。对所有的输出均进行了内部补偿，以便与陶瓷电容器配合工作。LTC3547B 采用扁平 (高度仅 0.75mm) 3mm x 2mm DFN 封装。LTC3547B 还可以提供一种固定输出电压配置 (通过内部电阻分压器来选择)。

Applications

• 蜂窝电话
• 数码相机
• 无线和 DSL 调制解调器
• 便携式媒体播放器
• PDA/掌上型个人电脑
