ADI亚德诺 LTM4655 产品介绍

2026-03-09 0次

特性

双 4A 或单 8A 低 EMI 开关模式电源
符合 EN55022 B 类标准
两个完全独立的通道，每个通道可配置为正或负输出电压极性
输出电压范围：0.5V ≤ |V_OUTn ⁺ – V_OUTn ^–| ≤ 26.5V
宽输入电压范围：高达 40V
- 3.1V 或 3.6V 启动，取决于配置

整个线路、负载和温度范围内的总直流输出电压误差为 ±1.67%
模拟输出电流指示器 (仅正 V_OUT)
LDO_OUT:5V 固定、有能力达到 25mA 的 LDO
与 LTM4651/LTM4653 并行
恒频电流模式控制
电源正常指示器和可编程软启动
过流和过热保护

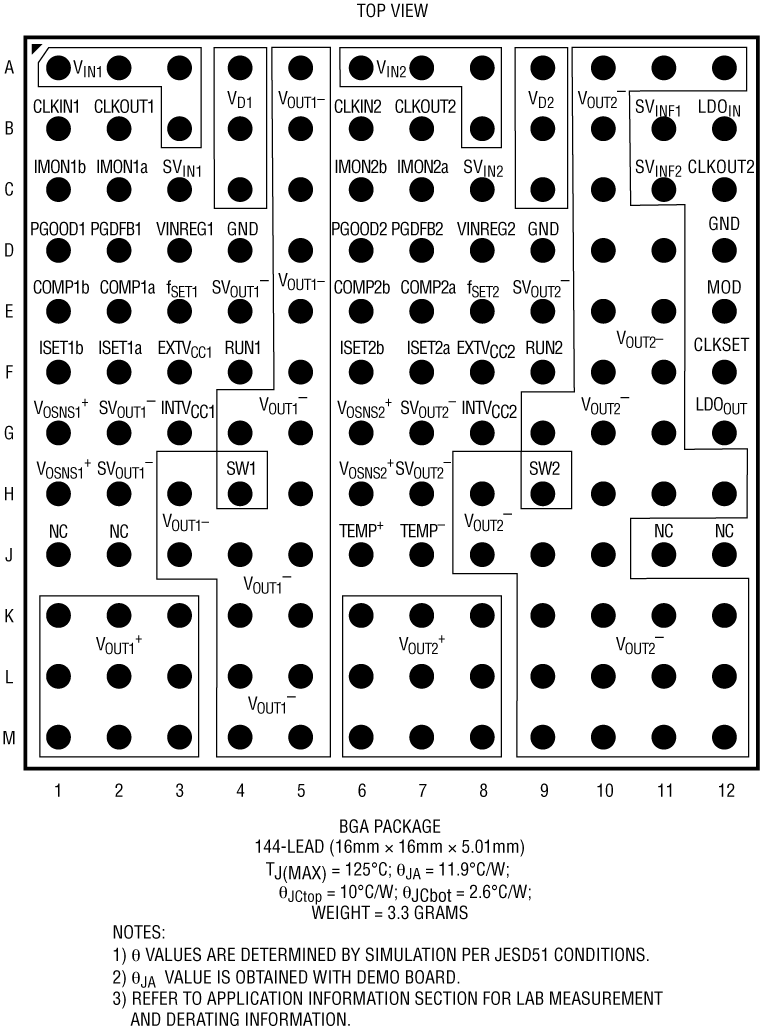

16mm × 16mm × 5.01mm BGA 封装

产品详情和应用

LTM4655是一款超低噪声40V、双通道4A或单通道8A DC/DC μModule^®稳压器，设计符合EN55022电磁辐射要求。其通道完全独立且可并联，并能够提供正或负极性输出。可通过增加标准滤波元件满足传导辐射要求。封装中包含开关控制器、功率MOSFET、电感、滤波器和支持元件。5V、25mA LDO和时钟发生器可实现电源开关级的相位交错，以提高EMC性能。

LTM4655可以在3.1V至40V的输入范围内，在0.5V至26.5V之间调节正 V_OUTn ⁺。LTM4655可以在3.6V至40V的最大输入范围内，在–0.5V至–26.5V之间调节负 V_OUTn ^–，V_INn 至 V_OUTn ^–的压差不超过40V。支持的开关频率范围为250kHz至3MHz。

LTM4655采用16mm × 16mm × 5.01mm BGA封装，提供SnPb或符合RoHS标准的端子表面。

应用

自动测试与测量
航空电子和工业控制系统
视频、成像和仪器仪表
