特性

• 输入电源电压范围： 2.15 V至6.50 V
• 工作电压低至2.00 V
• 超低静态电流：180 nA（无负载）
• 可选输出电压：1.2 V至3.6 V或0.8 V至5.0 V
• 输出精度：±1.5%（PWM模式下的整个温度范围内）
• 可选迟滞模式或PWM工作模式
• 输出电流
  • 高达50 mA（迟滞模式下）
  • 高达500 mA（PWM模式下）
• VOUTOK标志用于监控输出电压
• 超快停止开关控制
• 100%占空比工作模式
• 2 MHz开关频率，可选同步输入范围为1.2 MHz至2.5 MHz
• 欲了解更多特性，请参考数据手册

产品详情和应用

ADP5300是一款高效率、超低静态电流降压稳压器，其用于调节零负载输出的静态电流仅为180 nA。

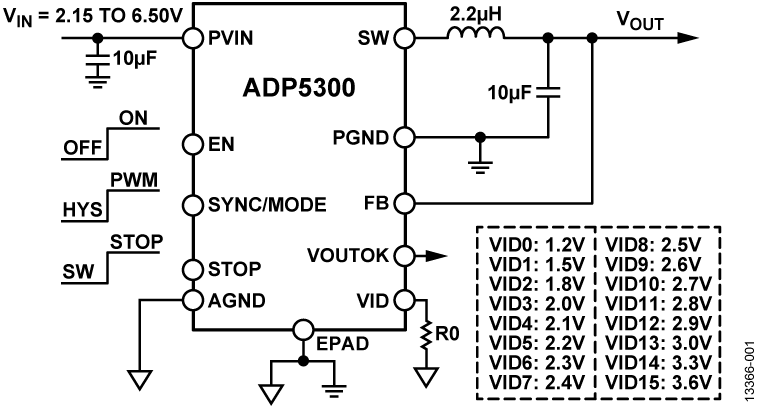

ADP5300的输入电源电压范围为2.15 V至6.50 V，因此可使用多个碱性或NiMH、锂离子电池或其它电源。 0.8 V至5.0 V输出电压通过外部VID电阻和工厂熔丝可选。 整个解决方案仅需四个小型外部元件。

ADP5300可通过SYNC/MODE引脚采用迟滞模式和PWM模式工作。 稳压器在迟滞模式下实现出色的效率（功耗小于1 mW时），输出电流高达50 mA。 稳压器在PWM模式下产生较低的输出纹波，输出电流高达500 mA。 灵活的配置能力使得器件可以实现高效率电源管理，以满足最长的电池寿命和低系统噪声要求。

ADP5300包含一个VOUTOK标志，用于监控输出电压并在PWM模式下采用2 MHz开关频率工作。 SYNC/MODE可与1.2 MHz至2.5 MHz频率范围内的外部时钟同步。

ADP5300包括可暂时禁用稳压器的STOP引脚，这样可实现有利于噪声敏感电路的安静系统环境，如数据转换、RF数据发送和模拟传感器

ADP5300的其它重要特性包括单独使能、QOD和安全特性，比如过流保护(OCP)、热关断(TSD)和输入欠压闭锁(UVLO)。

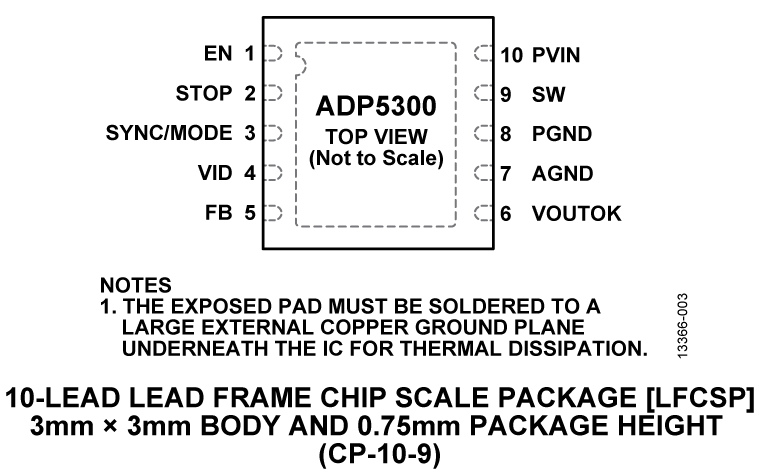

ADP5300采用10引脚、3 mm × 3 mm LFCSP封装，额定工作温度范围为−40°C至+125°C结温范围。

多功能引脚名称可能仅通过相关功能来引用。

应用

• 能源（煤气和水）计量
• 便携式和电池供电设备
• 医疗应用
• “保持有效”电源
