ADI亚德诺_LTC3643_产品介绍

ADI亚德诺 LTC3643 产品介绍

2026-03-09 0次

特性

用于系统备用电源的双向同步升压电容充电器/降压稳压器
宽输入电压范围：3 V至17 V
高达40V的电容储能，提供高能量备用电源
电容最大充电电流：2A
集成功率N沟道MOSFET（150mΩ顶部和75mΩ底部）
集成功率N沟道MOSFET，实现输出/电容断开(50mΩ)

充电期间支持输入限流
1MHz快速开关频率
系统电压调节的基准精度为±1%
充电状态和输入电源故障的指示输出

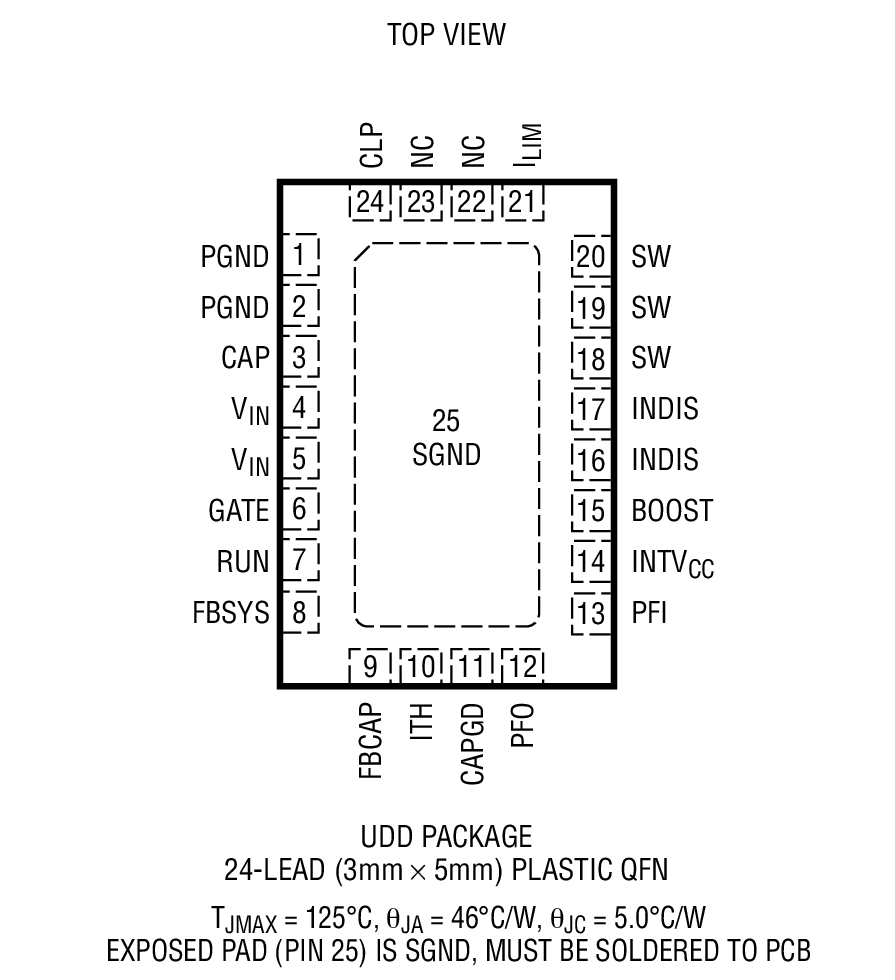

薄型24引脚3mm × 5mm QFN封装
通过AEC-Q100汽车应用认证

产品详情和应用

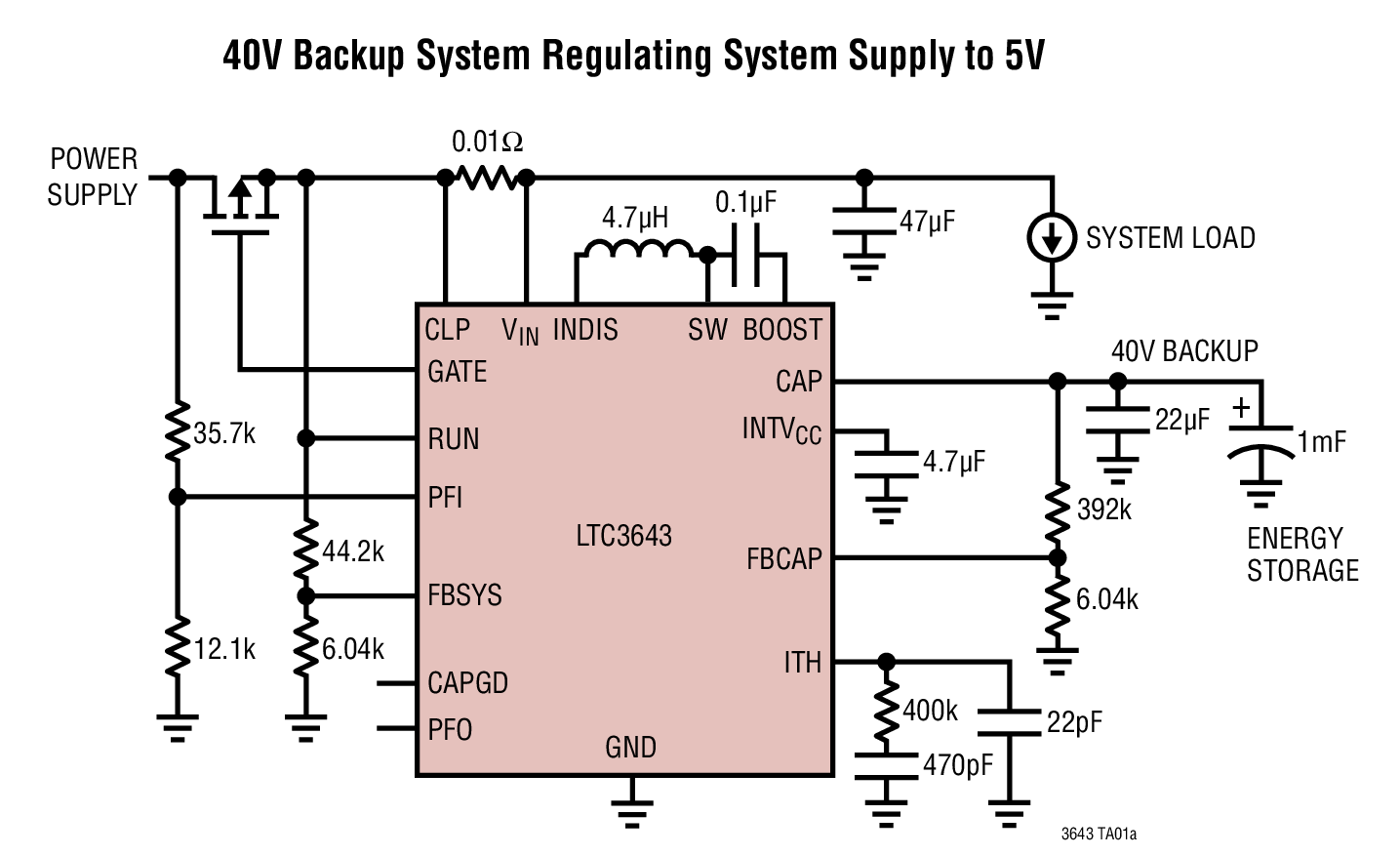

LTC3643是一款双向同步升压充电器和降压转换器，能够利用3V至17V的输入电源，高效地将电容阵列充电至40V。当输入电源电压低于可编程电源故障阈值时，升压充电器作为同步降压稳压器反向运行，在电源中断/故障期间从备用电容为系统电源轨供电。

给备用电容充电时，可利用外部低值检测电阻来保持输入电源的精确限流值，或实现PowerPath^™ 功能。

降压转换器的工作开关频率为1MHz，因此支持使用较小的外部元件。稳压状态下的静态电流非常低，确保备用电容的能量得到充分利用。

应用

备用电容系统
电源故障备用系统
固态硬盘
汽车电子
