特性

• 高效率推挽式 PWM
• 1.5A 吸收电流、1A 供应电流输出驱动器
• 可调的推挽死区时间
• 可调的系统欠压闭锁和迟滞
• 可调的脉冲前沿消隐
• 低的启动和静态电流
• 电流模式操作
• 单电阻器斜坡补偿
• V_CC UVLO 和 25mA 并联稳压器
• 可编程固定频率工作至 1MHz
• 软启动、逐周期电流限制和打嗝模式短路保护
• 5V、15mA 低压差稳压器

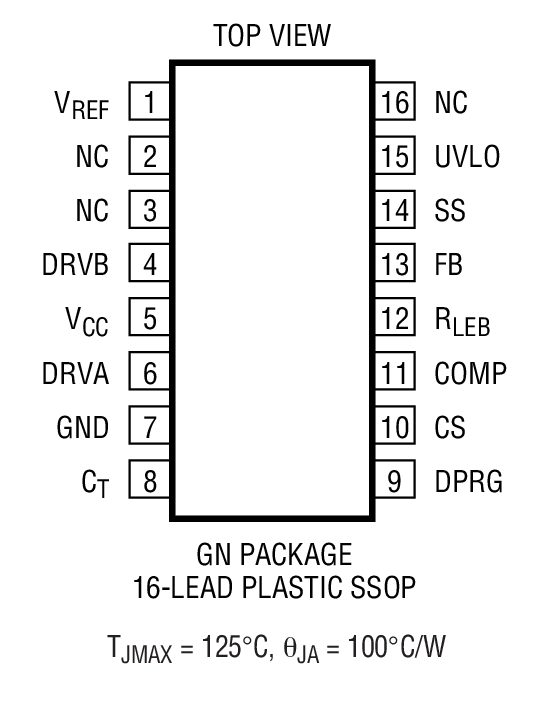

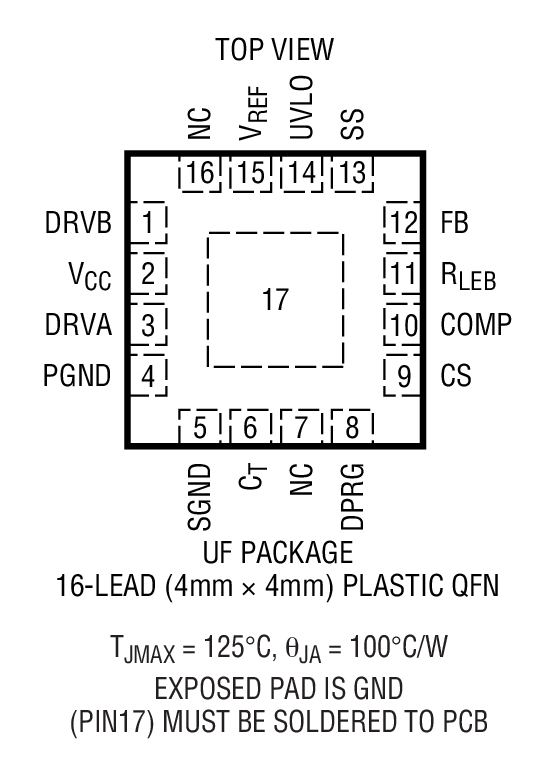

• 16 引脚 SSOP 封装和 (4mm x 4mm) QFN 封装



产品详情和应用

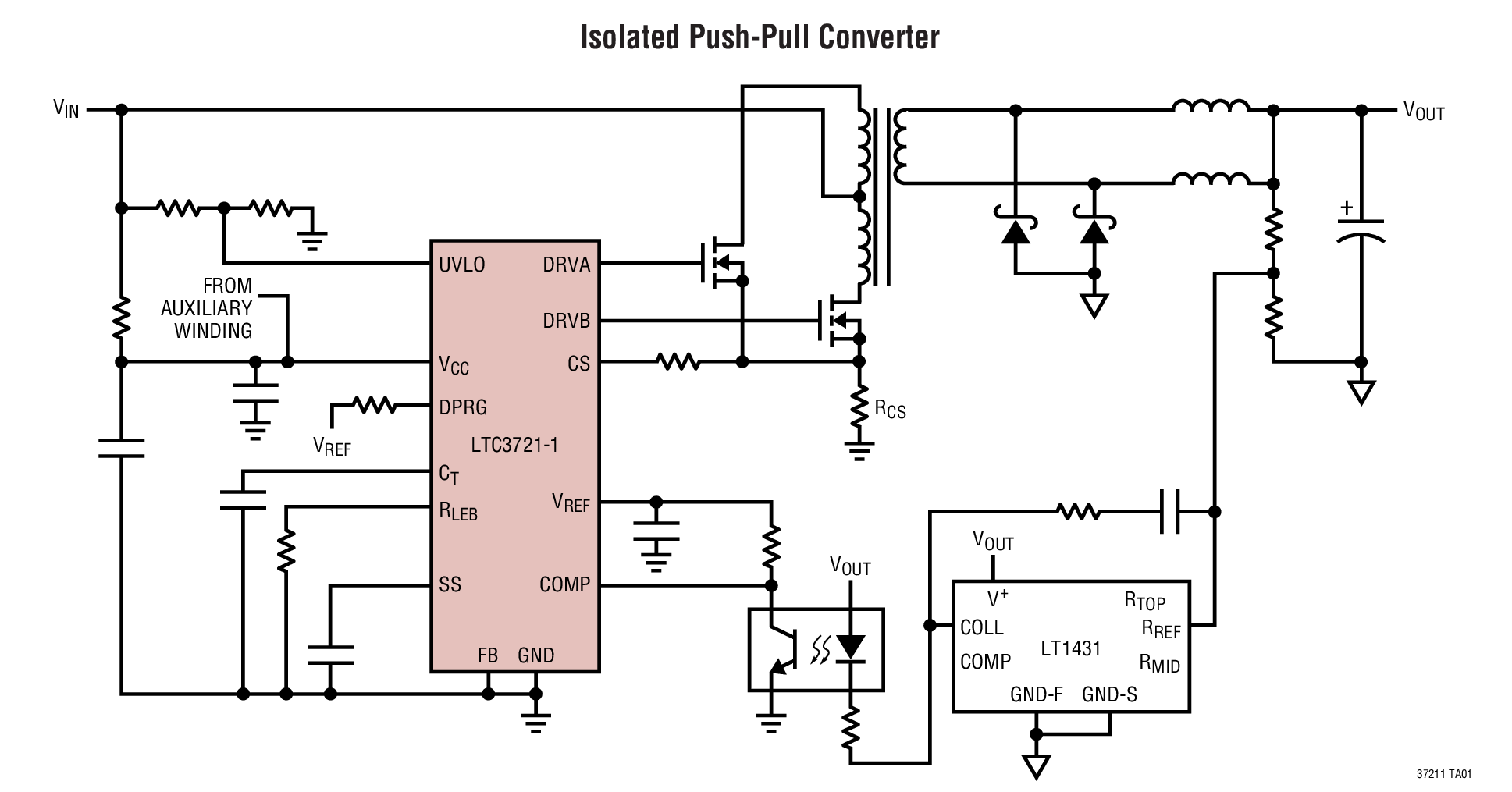

LTC^®3721-1 推挽式 PWM 控制器为紧凑和高效率的隔离式电源转换器提供了所有必需的控制和保护功能。该器件的高集成度较大限度减少了外部组件数目，同时保持了设计灵活性。

坚固的推挽输出级以 1/2 振荡器频率执行开关操作。死区时间利用一个外部电阻器进行独立的设置。一个 UVLO 编程输入提供精确的系统接通和关断电压。LTC3721-1 具峰值电流模式控制以及可编程斜坡补偿和脉冲前沿消隐功能。

LTC3721-1 具有极低的工作电流和启动电流以及可靠的短路和过热保护功能。LTC3721-1 采用 16 引脚 SSOP 封装和 (4mm x 4mm) QFN 封装。

• 电信、基础设施电源
• 分布式电源架构
• 服务器电源
• 高密度电源模块
