特性

• 超低静态电流：
       2.5μA I_Q (在 12V_IN 至 3.3V_OUT)
• 低纹波突发模式 (Burst Mode^®) 操作：
       输出纹波 < 10mV_P-P
• 宽输入电压范围：工作时为 4.2V 至 42V
• 可调开关频率：200kHz 至 2.2MHz
• 集成型升压和箝位二极管
• 750mA 输出电流
• 卓越的启动和压差性能
• 固定输出电压：3.3V、5V

  • 在 12V_IN 时 I_Q 为 1.9μA
• 准确的可编程欠压闭锁
• 低停机电流：I_Q = 0.75μA
• 内部箝位二极管电流限制
• 电源良好标记
• 热停机

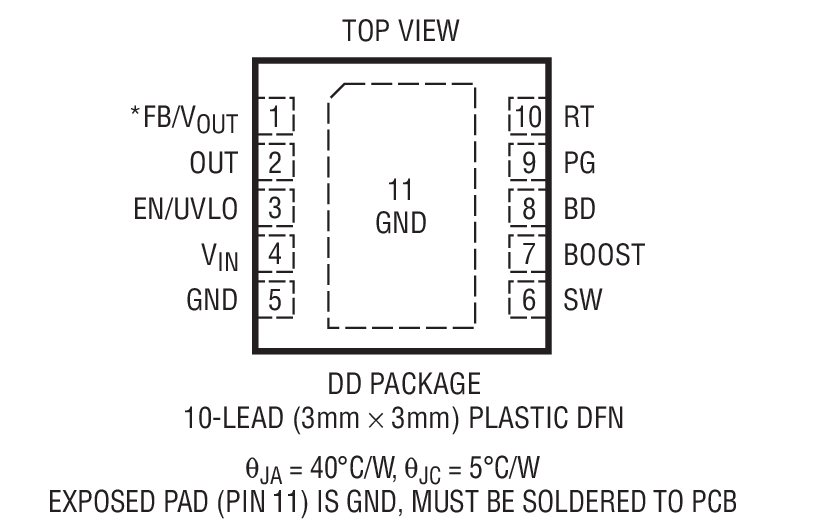

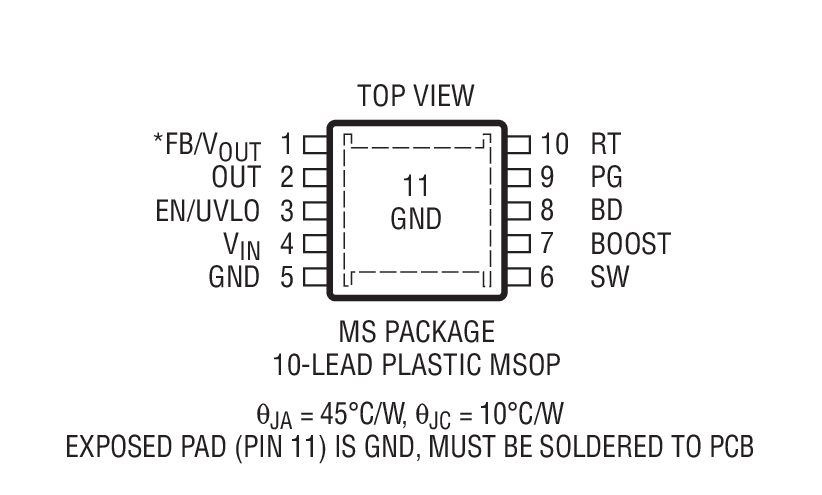

• 小外形的耐热性能增强型 10 引脚 MSOP 封装和 (3mm x 3mm) DFN 封装

产品详情和应用

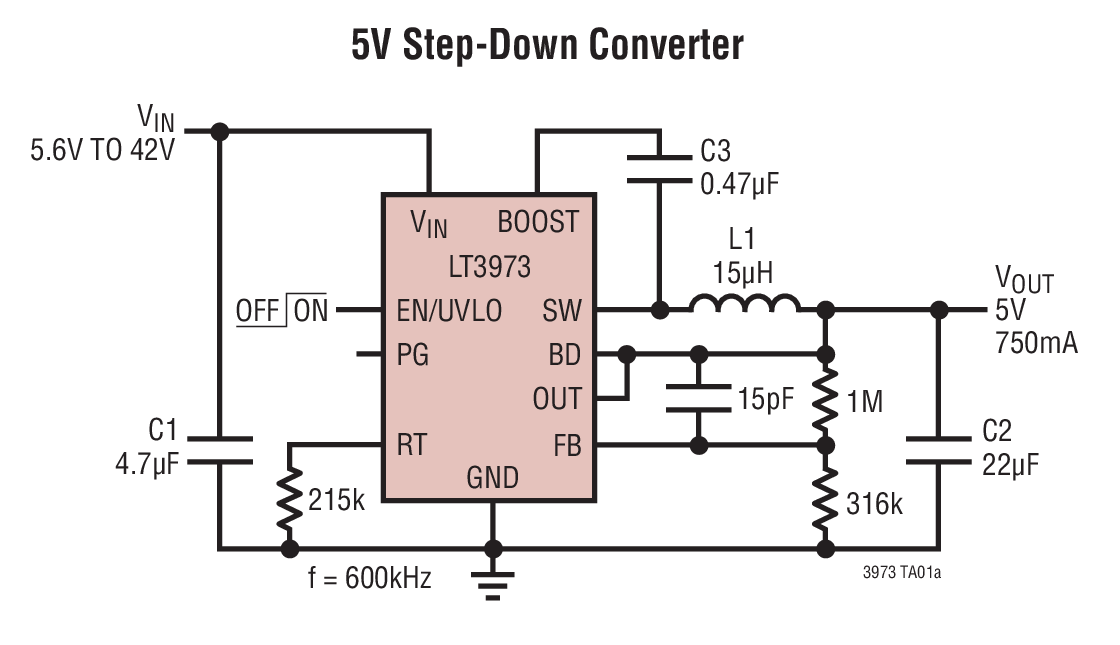

LT^®3973 是一款可调频率、单片式、降压型开关稳压器，可接受一个高达 42V 的宽输入电压范围，且仅消耗 2.5μA 的静态电流。在芯片上内置了一个高效率开关以及箝位二极管、升压二极管与必需的振荡器、控制和逻辑电路。低纹波突发模式操作在低输出电流条件下保持了高效率，并在典型应用中将输出纹波抑制在 10mV 以下。当输入电压降至编程输出电压以下时 (例如：在汽车冷车发动期间)，可保持 530mV 的最小压差电压。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。箝位二极管电流限制负责提供针对短路输出和过压状况的保护作用，而热停机则提供了额外的故障保护功能。该器件具有一种准确的可编程欠压闭锁功能，可产生一个 0.75μA 的低停机电流。当 V_OUT 达到编程输出电压的 90% 时，电源良好标记电路将发出指示信号。LT3973 采用小外形的耐热性能增强型 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。

• 汽车电池调节
• 便携式产品的供电
• 工业电源
• 栅极驱动偏置
