特性

• 实现高效率的同步整流器控制
• 可编程伏特-秒箝位
• 25W 至 500W 的输出功率电平
• 低电流启动
       (LT1952 = 460uA；V_IN 接通 / 关断 = 14.25V / 8.75V)
       (LT1952-1 = 400uA；V_IN 接通 / 关断 = 7.75V / 6.5V)
• 真正的 PWM 软起动
• 低应力短路保护
• 精准的 107mV 电流限制门限
• 用于同步定时的可调延迟
• 具有可编程迟滞的精确停机门限
• 可编程斜率补偿
• 可编程脉冲前沿消隐
• 可编程频率 (100kHz 至 500kHz)
• 可同步至一个频率高达 1.5 • f_OSC 的外部时钟
• 内部 1.23V 基准
• 2.5V 外部基准
• 电流模式控制

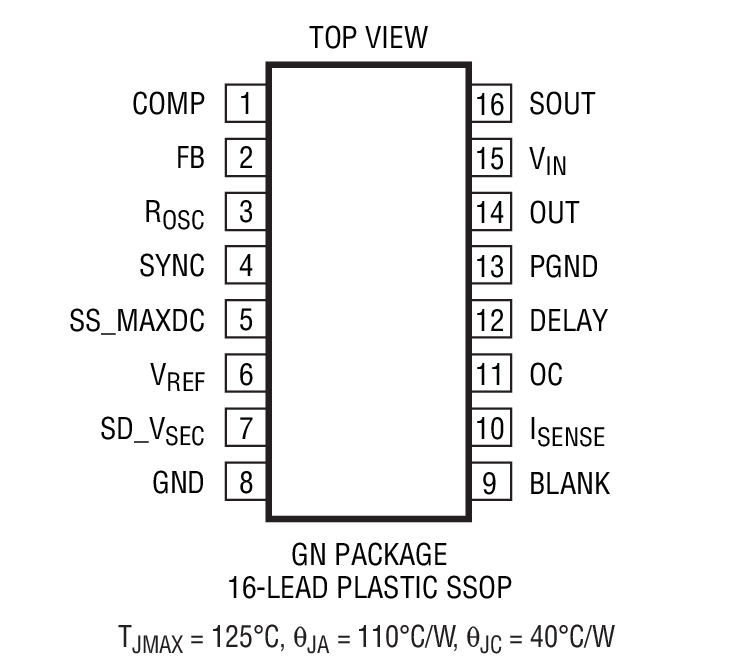

• 小外形 16 引脚 SSOP 封装

产品详情和应用

LT^®1952 / LT1952-1是一款专为控制正激变换器拓扑结构而优化设计的电流模式 PWM 控制器，采用一个主 MOSFET。LT1952 / LT1952-1可提供同步整流器控制，因此得到了极高的效率。一个可编程伏特-秒箝位为用于防止变压器发生饱和的变压器复位提供了安全保障。这使得主端上的 MOSFET 能够以大于 50% 的占空比可靠地运行，以实现高 MOSFET、变压器和整流器利用率。LT1952 具有软起动功能，旨在以受控的方式从停机和欠压闭锁状态退出。与占空比无关的精准 107mV 电流限制门限和软起动功能相组合，以提供“打嗝”短路保护。微功率启动使得 LT1952 能够在高输入电压情况下优化。LT1952-1 允许从较低的输入电压启动。可编程斜率补偿和前沿消隐允许采用多种电感器和 MOSFET 来对环路带宽实施优化。可以在 100kHz 至 500kHz 的频率范围内对每个器件进行编程工作，而且，器件可同步至一个外部时钟。误差放大器是一个真正的运算放大器，因而可采用各种补偿网络。LT1952 / LT1952-1 采用小外形 16 引脚 SSOP 封装。

• 电信电源
• 工业和分布式电源
• 隔离型和非隔离型 DC/DC 转换器
