特性

• 高度：1 mm
• 紧凑的PCB尺寸
• 多种工作模式无缝切换
• 静态电流：38 μA（典型值）
• 2.5 MHz频率工作时支持1.5 μH电感
• 输入电压：2.3 V至5.5 V
• 固定输出电压：2.8 V至5.0 V
• 欲了解更多特性，请参考数据手册

产品详情和应用

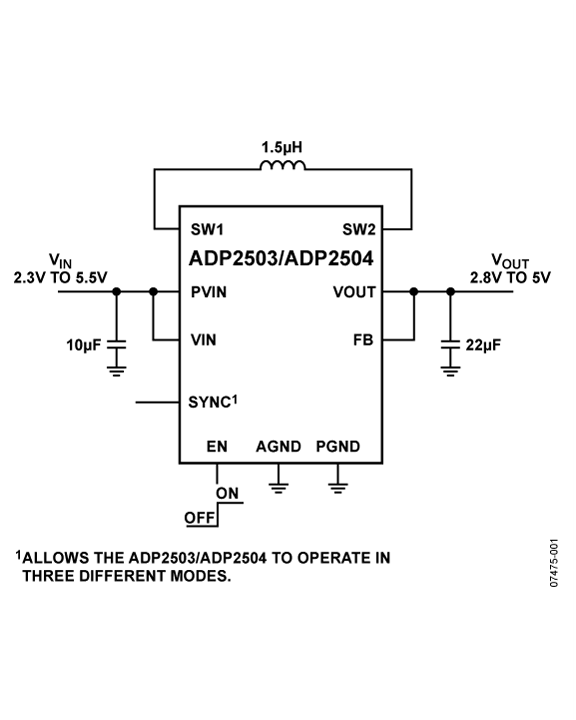

ADP2503/ADP2504 是高效、低静态电流的升压/降压式DC-DC转换器，可以在输入电压高于、低于或等于调整输出电压的情况下工作。内置的电源开关和同步整流器可使外部元件数量较小，并使效率较大。当负载电流较高时，ADP2503/ADP2504采用电流模式、固定频率脉宽调制（PWM）控制方案，可实现出色的稳定性和瞬态响应。为了确保在便携式应用中实现较长的电池寿命，ADP2503/ADP2504具有可选择的省电脉冲跳变模式，能够降低轻载情况下的开关频率，从而节省电能。对于采用可变频率脉冲跳变模式而可能会引起干扰的无线以及其它低噪声应用，逻辑控制输入信号可以在各种负载条件下强制采用固定频率脉宽调制（PWM）操作。

ADP2503/ADP2504的输入电压范围为2.3 V～5.5 V，这使得它们非常适合于单节Li+/Li-聚合物电池以及多节碱性/镍氢（NiMH）电池的应用，因为它们的输出电压都在电池电压范围内。ADP2503/ ADP2504具有2.8 V～5 V的固定输出电压范围。器件采用的内部补偿实现了外部元件数量的较小化。

在逻辑控制关断期间，输入与输出分离，输入源电流小于1µA。其它主要特性包括：欠压锁定，防止电池深度放电；软启动，防止启动时的输入电流过冲。

应用

• 无线手机
• 小型硬盘电源
• 数码相机/便携式音频播放器
• USB供电设备
