ADI亚德诺 LTM4650A-1 产品介绍

2026-03-09 0次

特性

双通道 25A 或单通道 50A输出
输入电压范围：4.5V 至 16V
输出电压范围：0.6V 至 5.5V
在整个电压、负载和温度范围内具有 ±1% 的最大总 DC 输出误差
与 LTM4650-1 相比，具有较高的轻负载效率和较宽的 V_OUT 范围
可调的控制环路补偿
差分远端采样放大器
电流模式控制 / 快速瞬态响应

可实现多相并联均流 (高达 300A)
内部温度监视器
可调的开关频率或同步
过流折返保护
可选的突发模式 (Burst Mode^®) 操作、脉冲跳跃模式操作
软起动 / 电压跟踪
输出过压保护

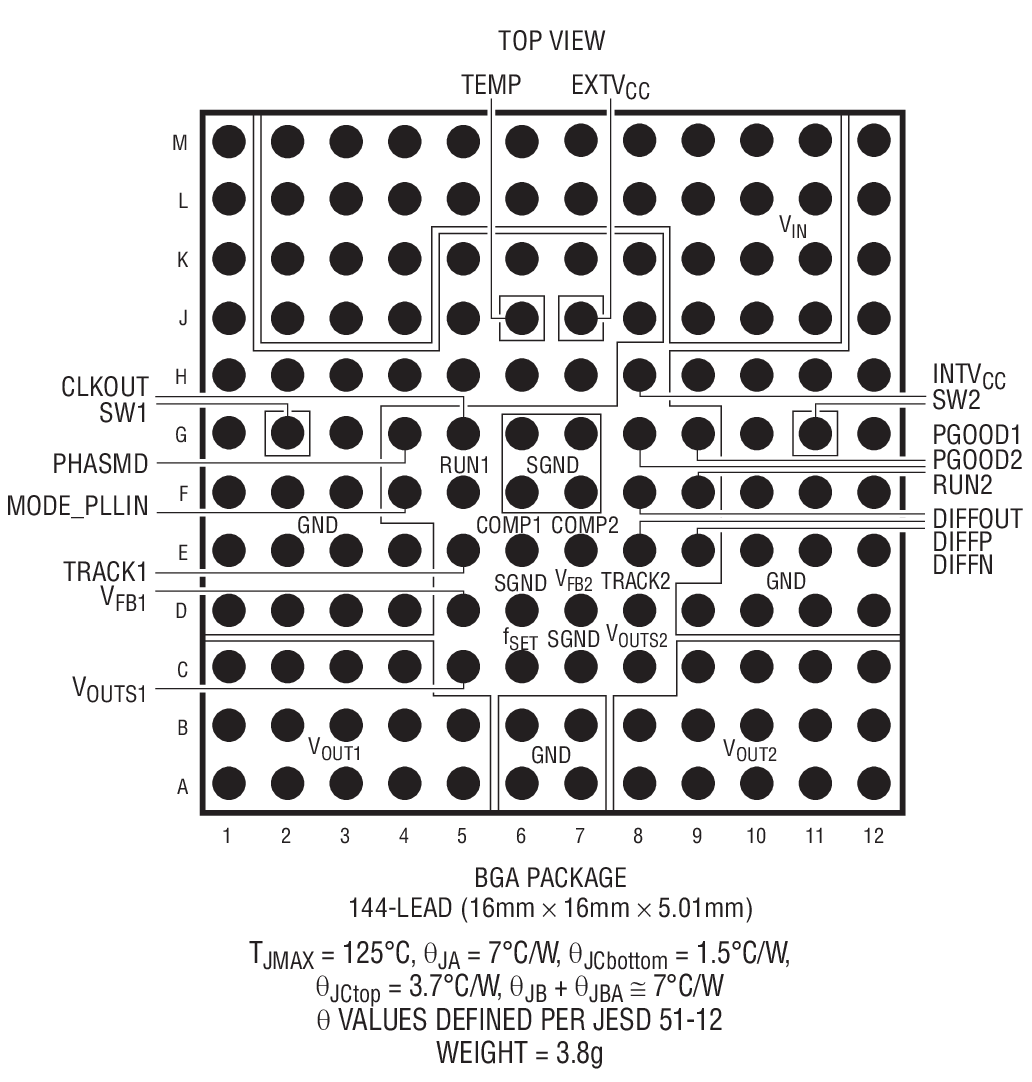

16mm x 16mm x 5.01mm BGA 封装

产品详情和应用

LTM4650A-1 是一款双通道 25A 或单通道 50A 输出开关模式降压型 DC/DC μModule^® (微型模块) 稳压器，其具有 ±1% 的总 DC 输出误差。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4650A-1 可在一个 4.5V 至 16V 的输入电压范围内运作，支持两个输出电压范围为 0.6V 至 5.5V (各由单个外部电阻器来设定) 的输出。该器件的高效率设计能够为每个输出提供高达 25A 的连续电流。仅需少量的输入和输出电容器。当为 FPGA、ASIC 和处理器供电时，可调的控制环路补偿能实现快速瞬态响应以较大限度地减小输出电容。

故障保护功能包括过压和过流保护。LTM4650A-1 采用 16mm x 16mm x 5.01mm BGA 封装。

V_in 范围

V_out 范围

补偿

DC V_out 准确度

LTM4650

4.5V至15V

0.6V至1.8V

内部

1.5%

LTM4650-1B

4.5V至15V

0.6V至1.8V

外部
