ADI亚德诺 MAX1837 产品介绍

2026-03-09 0次

特性

输入电压范围：4.5V至24V
3.3V或5V预设输出
可调输出范围：1.25V至V_IN
输出电流高达125mA (MAX1836)或250mA (MAX1837)
效率超过90%
静态电流：12µA
关断电流：3µA
100%最大占空比，以实现低压差
小型6引脚SOT23和TDFN封装

产品详情和应用

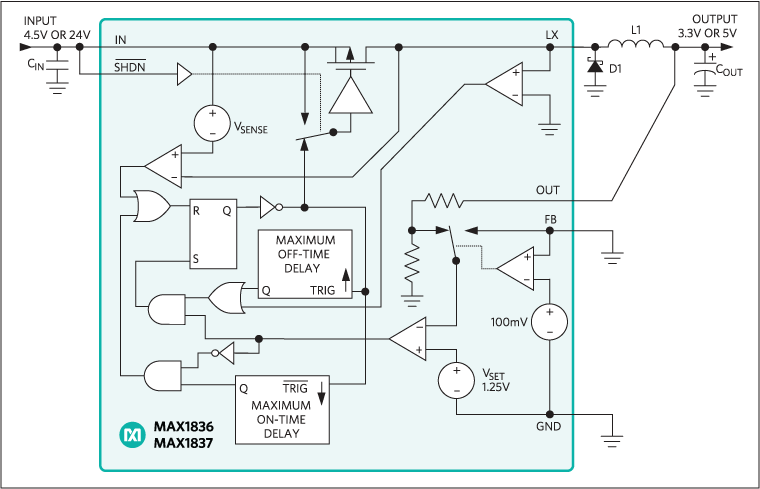

MAX1836/MAX1837高效降压型转换器可从高达24V的电源电压提供3.3V或5V预设输出电压。使用外部反馈电阻，输出电压可在1.25V至V_IN之间调节。内部限流开关MOSFET提供高达125mA (MAX1836)或250mA (MAX1837)的负载电流。

专有的限流控制方案以高达100%的占空比运行，有效降低了压差（100mA时为120mV）。此外，该控制方案可将轻负载下的电源电流降至12µA。高开关频率支持使用小型表贴电感器和输出电容。

MAX1836/MAX1837降压型转换器带有内部开关MOSFET，采用6引脚SOT23和3mm x 3mm TDFN封装，非常适合低成本、低功耗、对空间敏感的应用。如需提高输出驱动能力，请使用MAX1776降压型转换器，它使用内部24V开关提供高达500mA的电流。如需提供更高的电流，请使用MAX1626/MAX1627降压型控制器，它们可驱动外部P沟道MOSFET以提供高达20W的功率。

应用

4mA至20mA环路供电
9V电池系统
备用电源
分布式供电系统
手持式设备
工业控制电源
笔记本电脑
