特性

• 内部500mA、28V N沟道开关（无需外部FET）
• 输出电压可调至+27.5V或-27.5V
• 通过6位DAC控制输出电压
• 效率高达90%
• 小型16引脚QSOP封装（与8引脚SO封装尺寸相同）
• 电源正常指示器
• 静态电流：65µA
• 关断电流：1.5µA
• 开关频率高达300kHz

产品详情和应用

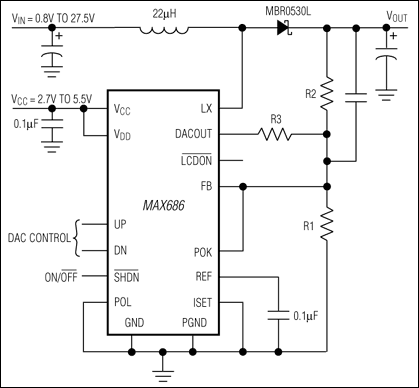

MAX686 DAC控制的升压/反相IC将正输入电压转换为高达+27.5V或-27.5V的正或负LCD偏置电压。该器件具有一个内部N沟道MOSFET开关、可编程电流限制功能和一个用于对输出电压进行数字调节的内部6位数模转换器(DAC)。它采用小型16引脚QSOP封装（与8引脚SO封装尺寸相同）。

MAX686采用限流、脉冲频率调制(PFM)控制方案，在宽负载范围内提供高效率。高开关频率（高达300kHz）支持其使用小型外部元件。

LCDON输出支持在移除显示逻辑电压时自动禁用LCD偏置电压，从而保护显示器。MAX686的IC输入电压范围为+2.7V至+5.5V，电感输入电压范围为+0.8V至+27.5V。典型静态电源电流为65µA。关断电流为1.5µA。

MAX686提供高集成度以节省空间、降低功耗并延长电池使用时间，因此是电池供电便携式设备的不二之选。除了不包含内置DAC外，MAX629与MAX686类似。两种器件均提供评估套件以协助设计。

应用

• 笔记本电脑
• 掌上电脑
• PDA及其它手持设备
• 便携式数据收集终端
• LCD正或负偏置
• 变容调谐二极管偏置
