特性

• 可在输入电压高于、低于或等于输出电压的情况下获得稳压输出
• 1.8V 至 5.5V 输入和输出电压范围
• 3A 连续输出电流：V_IN > 3.0V，V_OUT = 3.8V
• 1.5A 连续输出电流：V_IN ≥ 1.8V，V_OUT = 3.3V
• 单个电感器
• 低噪声降压-升压型架构

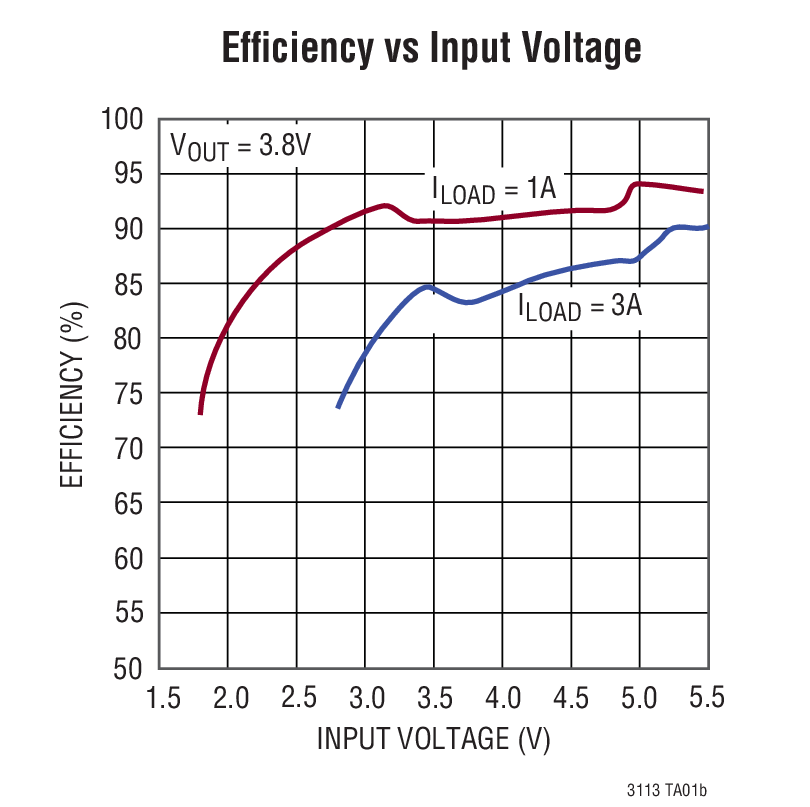

• 效率高达 96%
• 可编程频率范围为 300kHz 至 2MHz
• 可选的突发模式 (Burst Mode^®) 操作
• 在停机模式中提供了输出断接
• 停机电流：<1μA
• 内部软起动

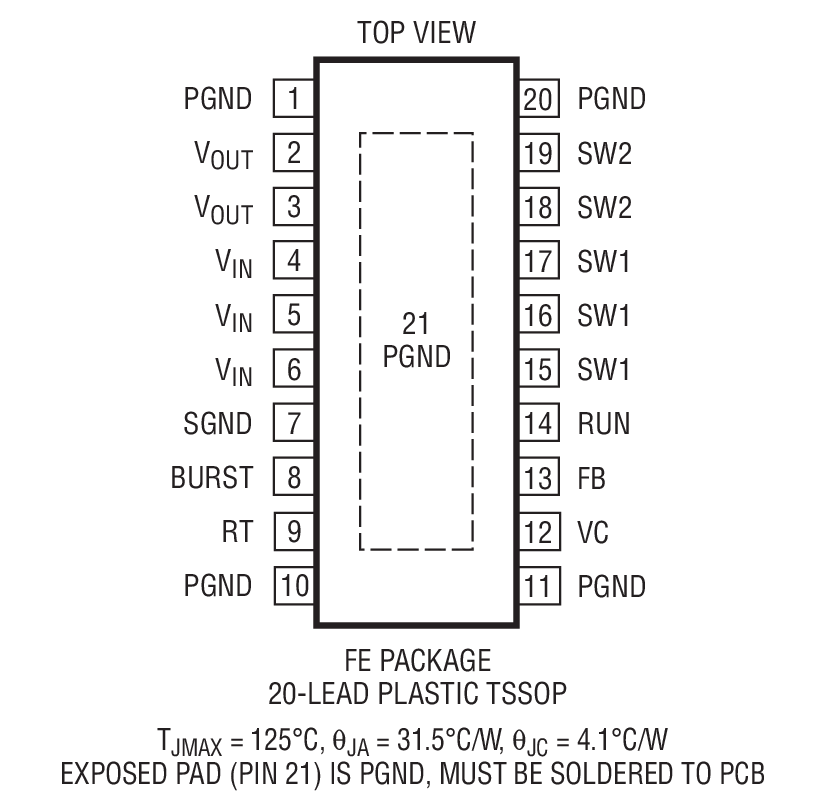

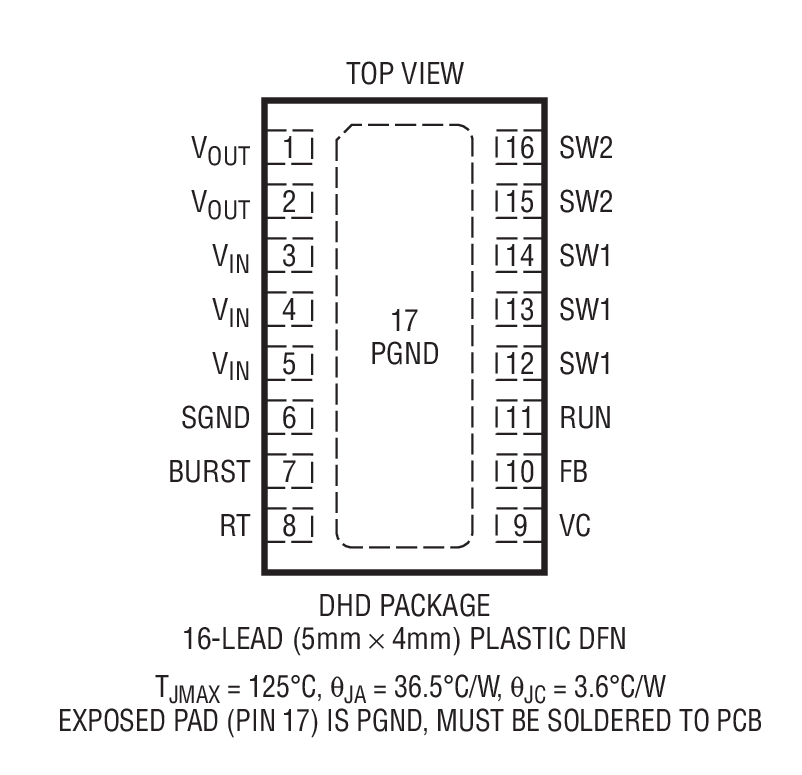

• 小外形耐热性能增强型 16 引脚 (4mm x 5mm x 0.75mm) DFN 封装和 20 引脚 TSSOP 封装



产品详情和应用

LTC^®3113 是一款宽 V_IN 范围、高效率、固定频率、降压-升压型 DC/DC 转换器，可在输入电压高于、低于或等于输出电压的情况下运作。该 IC 所运用的拓扑结构可实现低噪声操作，从而使其非常适合于 RF 和精准测量应用。

LTC3113 能够提供高达 3A 的连续输出电流以满足要求最为严苛的应用。在降压模式中可提供较高的输出电流。集成型低 R_DS(ON) 功率 MOSFET 和一个高达 2MHz 的可编程开关频率实现了紧凑的解决方案占板面积。可选的突发模式操作能在轻负载条件下改善效率。

该器件的其他特点包括 <1μA 的停机电流、集成软起动、短路保护、电流限制和热过载保护功能。LTC3113 采用耐热性能增强型 16 引脚 (4mm x 5mm x 0.75mm) DFN 封装和 20 引脚 TSSOP 封装。

• 无线调制解调器
• 后备电源系统
• 便携式库存管理终端
• 便携式条形码阅读器
• 便携式仪表
