特性

• 非常低的待用电流：10μA
• 采用节省空间的 8 引脚 MSOP 封装
• 输出电流：高达 5A
• 宽 V_IN 范围：工作时为 2.8V 至 20V
• V_OUT 范围：1.23V 至 18V

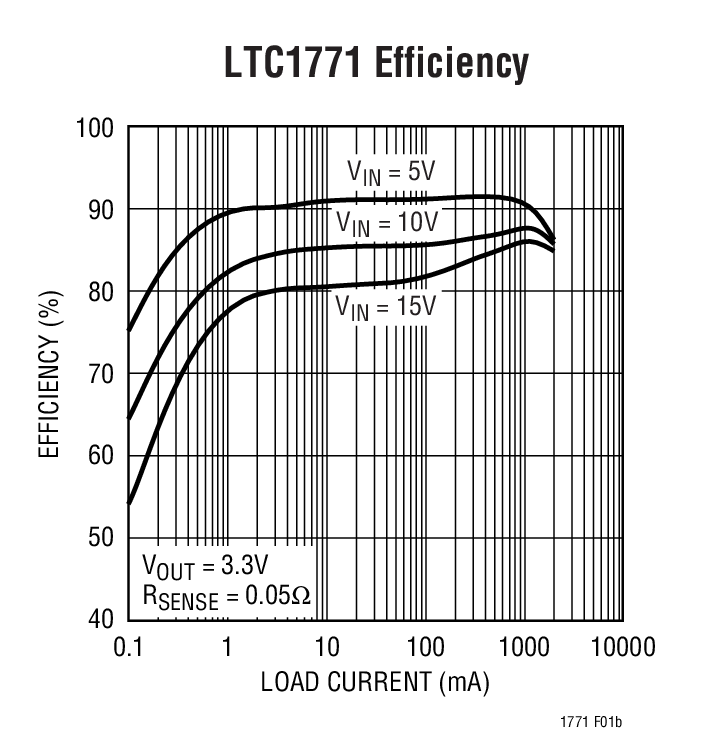

• 高效率：可高于 93%
• ±2% 输出准确度
• 非常低压差操作：100% 占空比
• 电流模式操作用于获得卓越的电压和负载瞬态响应性能
• 可停用的突发模式 (Burst Mode^®) 操作
• 短路保护
• 任选的可编程软启动
• 微功率停机模式：I_Q = 2μA

产品详情和应用

LTC^®1771 是一款高效率、电流模式降压型 DC/DC 控制器，该器件在无负载时吸收低至 10μA DC 电源电流以调节输出，同时在高达几安培的负载情况下保持高效率。

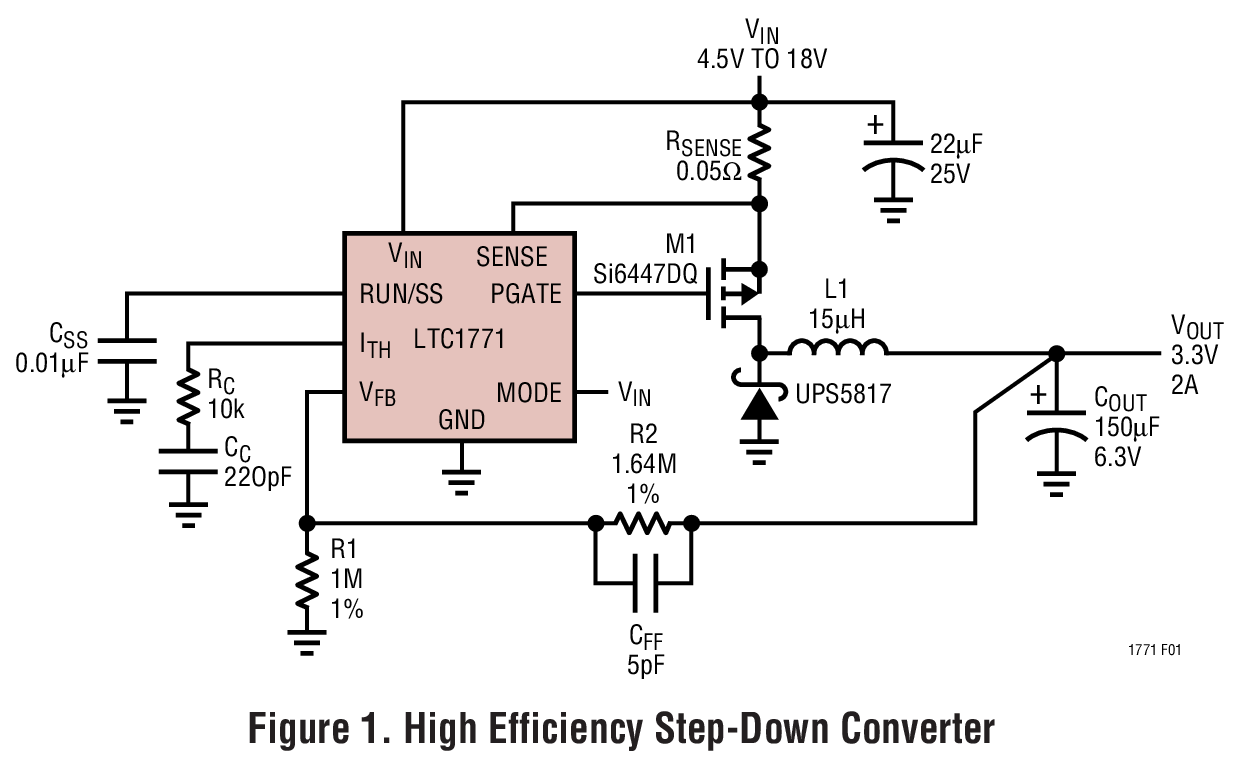

LTC1771 采用一种电流模式、恒定关断时间架构驱动一个外部 P 沟道功率 MOSFET。一个外部检测电阻器用于设置工作电流水平。电流模式控制可提供短路保护、卓越的瞬态响应和受控的启动运行方式。突发模式操作使得 LTC1771 能够在极低的电流条件下保持高效率。停机模式可进一步把电源电流减小至仅为 2μA。对于低噪声操作，可利用 MODE 引脚很容易地停用突发模式操作。

2.8V 至 18V (最大值为 20V) 的宽输入电源范围和用于提供低压差的 100% 占空比操作使 LTC1771 非常适合众多的电池供电型应用，在此类应用中较大限度延长电池寿命是很重要。

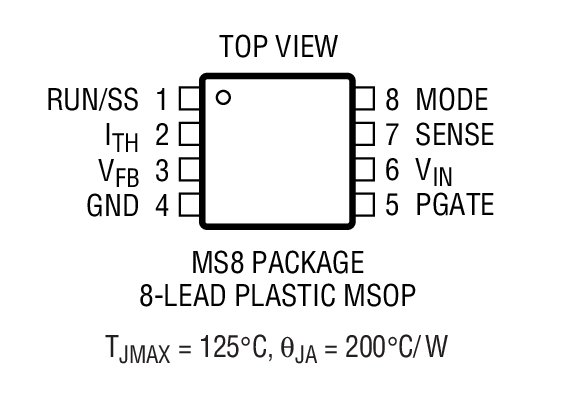

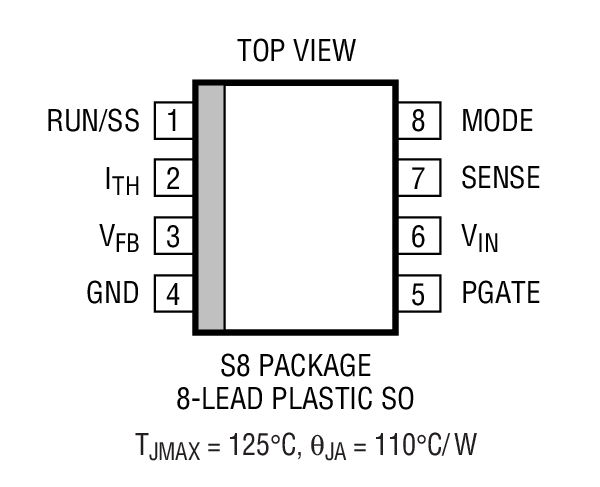

LTC1771 可提供 8 引脚 MSOP 封装和 SO 封装，从而为实现占板面积极小的解决方案创造了条件。

• 蜂窝电话和无线调制解调器
• 单节至四节锂离子电池供电型应用
• 便携式仪器
• 电池供电式设备
• 电池充电器
• 扫描仪
