特性

• 自动升压和降压转换
• 采用单个电感器
• 4V 至 60V 的宽输入电压范围
• V_OUT 范围从 3.3V 至 20V
• 双内部 500mA 开关
• 100μA 无负载静态电流
• 低电流停机模式
• ±1% 输出电压准确度
• 200kHz 工作频率
• 升压电源引脚用于使高压侧开关饱和
• 频率折返保护
• 电流限制折返保护
• 电流限制不受占空比的影响

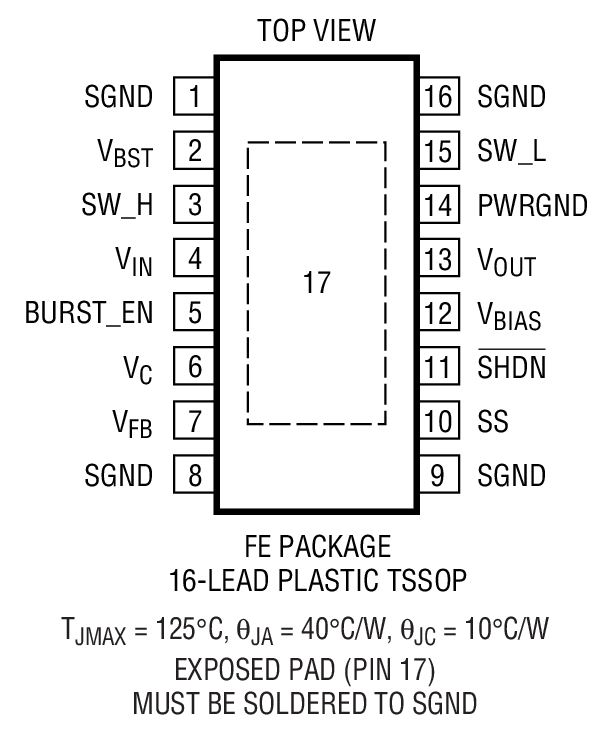

• 16 引脚耐热性能增强型 TSSOP 封装



产品详情和应用

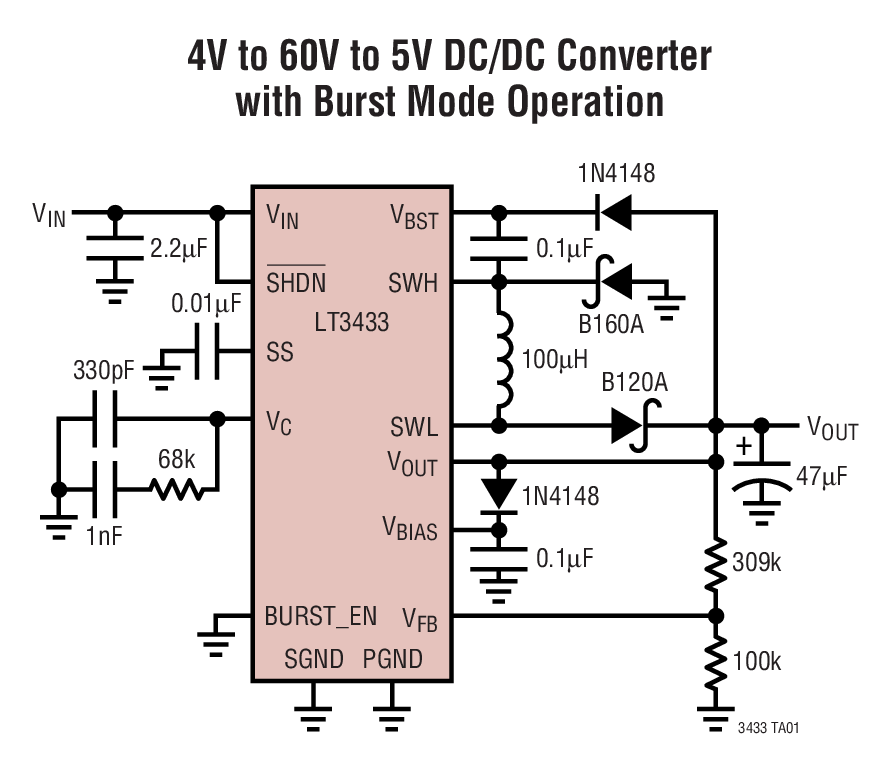

LT^®3433 是一款 200kHz 固定频率电流模式开关稳压器，其可采用单个电感器提供升压和降压调节。该 IC 可在一个 4V 至 60V 的输入电压范围内工作，因而使其适用于各种不同的宽输入电压范围应用，例如必须承受抛负载和冷车发动情况的汽车电子产品。

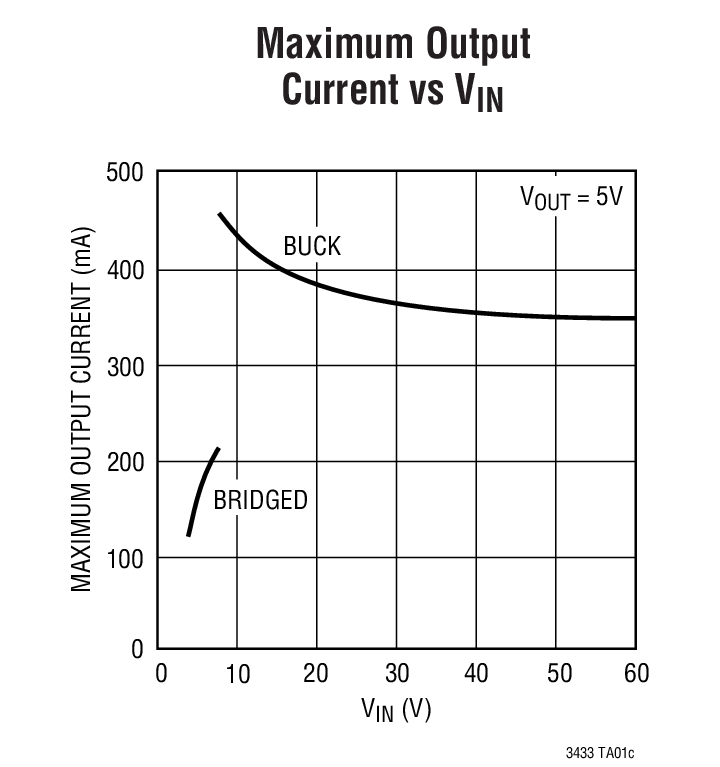

内部控制电路负责监视系统状况，并在需要时从单开关降压操作转换至双开关桥接式操作，从而无缝地在“降压”和“升压”电压转换之间改变。

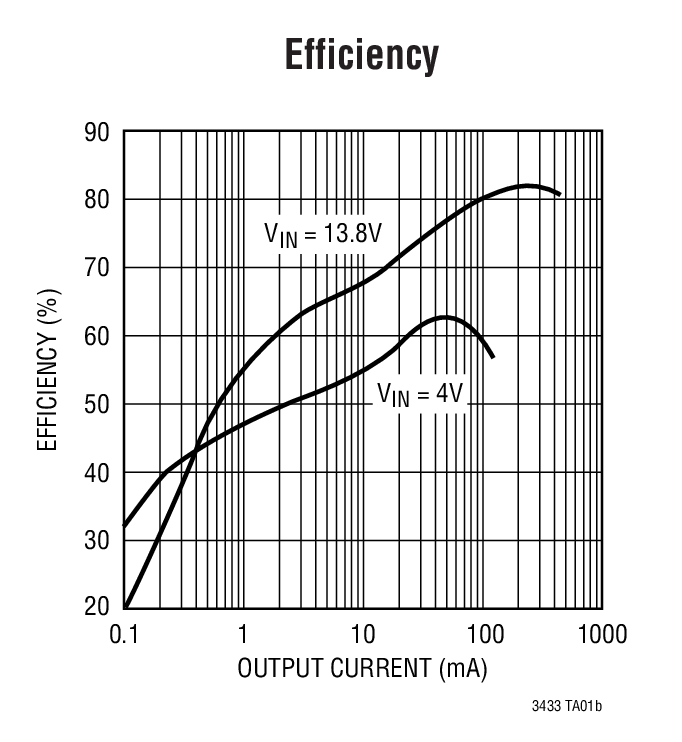

任选的突发模式 (Burst Mode^®) 操作可把无负载静态电流减小至 100μA，并在轻负载时保持高效率。

电流限制折返和频率折返可帮助防止电感器电流在启动期间失控。可编程软启动则有助于避免在启动时发生输出过冲。

LT3433 采用 16 引脚耐热性能增强型 TSSOP 封装。

• 12V 汽车系统
• 墙上适配器供电型系统
• 电池电源电压缓冲
