• 双通道、180° 定相控制器降低了所需的输入电容和电源感应噪声
• 高效率：达 95%
• R_SENSE 或 DCR 电流检测
• 可编程 DCR 温度补偿
• ±0.75%、0.6V 输出电压准确度
• 可锁相固定频率：250kHz 至 770kHz
• 真正的远端采样差分放大器
• 双路 N 沟道 MOSFET 同步驱动
• 宽 V_IN 范围：4.5V 至 38V
• V_OUT 范围：0.6V 至 12.5V (未采用差分放大器)
• V_OUT 范围：0.6V 至 3.3V (采用差分放大器)
• 用于多达 12 相运作的时钟输入和输出
• 可调软起动或 V_OUT 跟踪
• 折返输出电流限制
• 输出过压保护

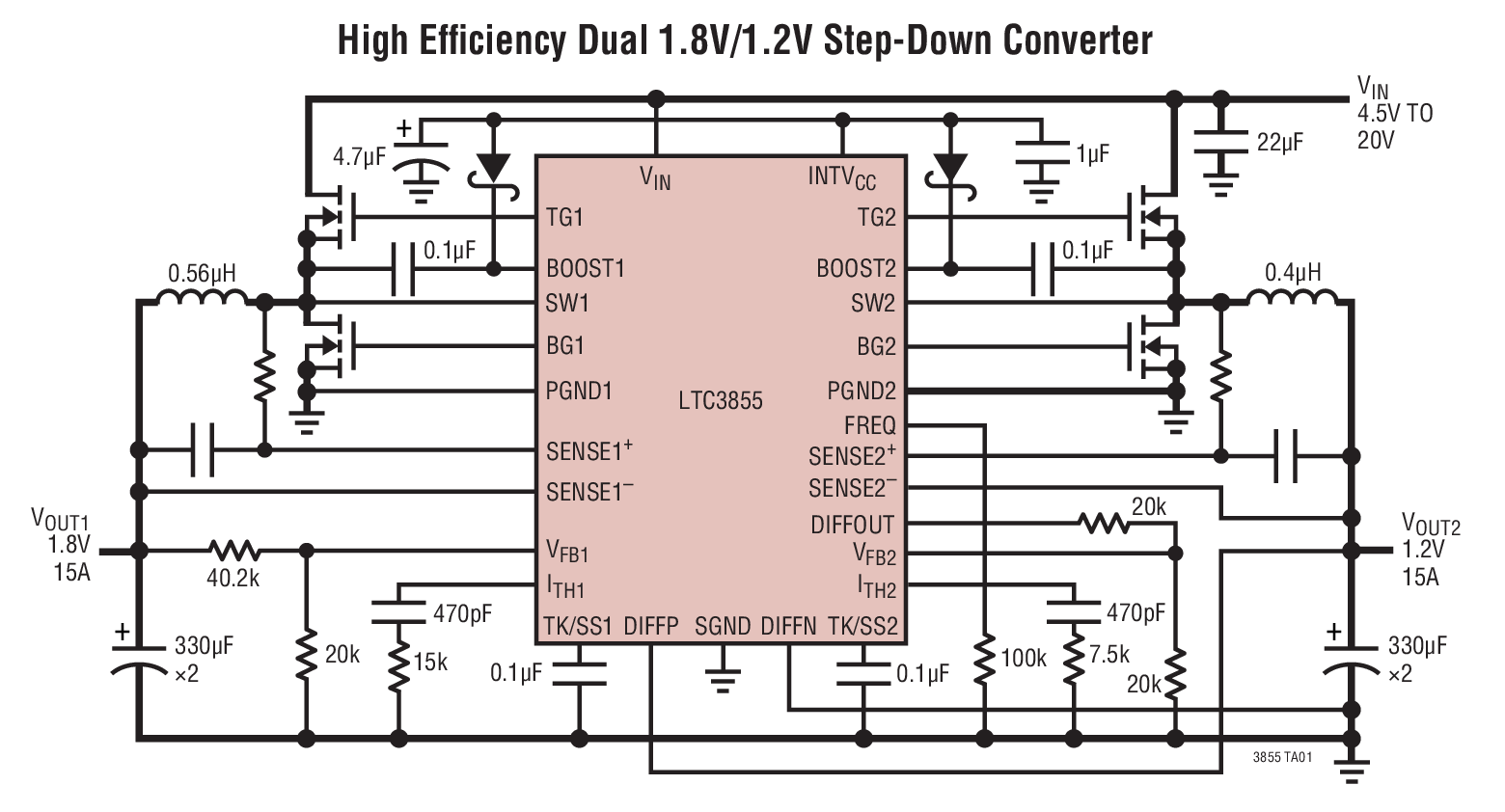

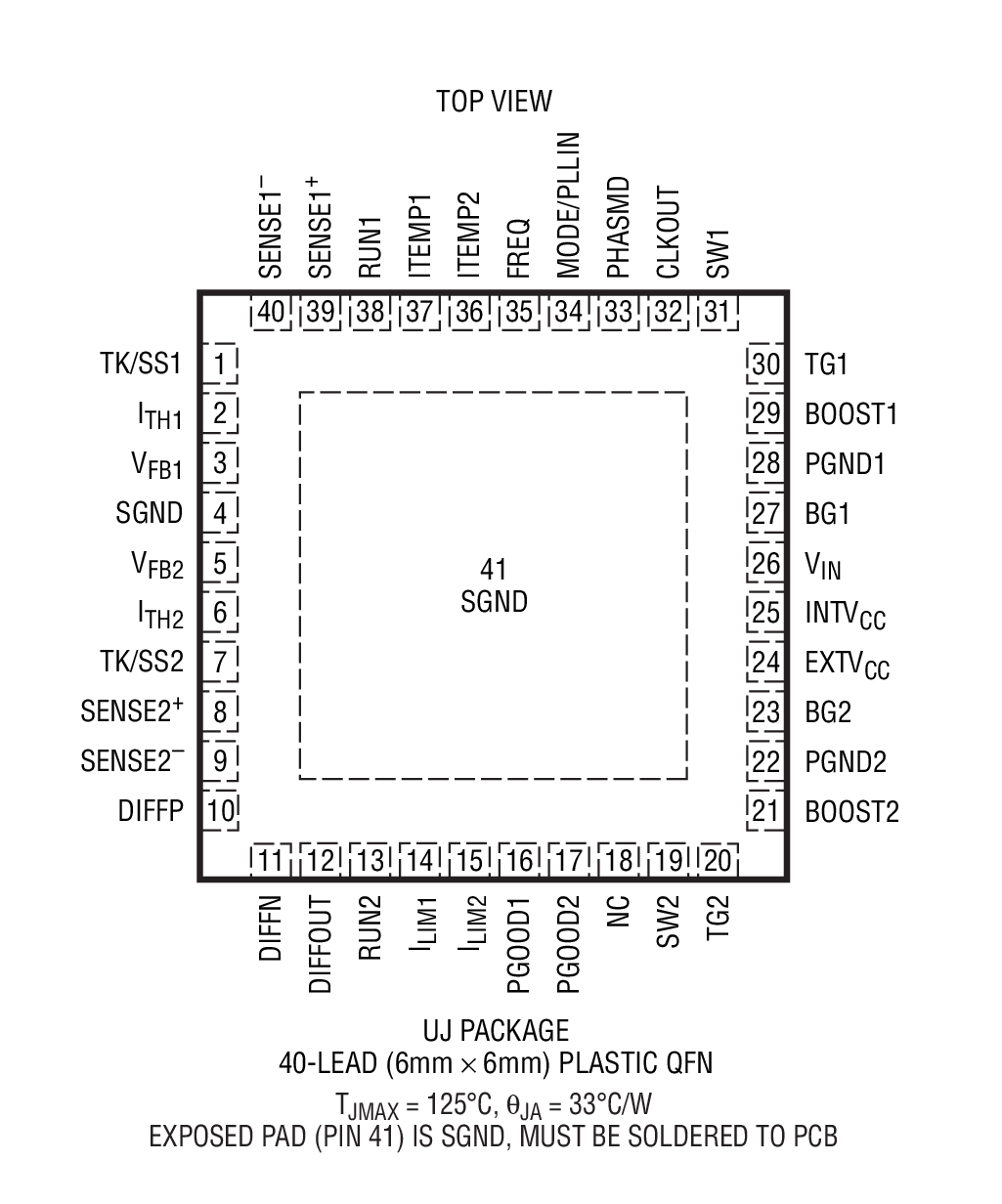

• 40 引脚 (6mm x 6mm) QFN 封装和 38 引脚 FE 封装

产品详情和应用

LTC^®3855 是一款双通道、多相 (PolyPhase^®)、电流模式、同步降压型开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 级。该器件内置了一个高速差分远端采样放大器。最大电流检测电压可针对 30mV、50mV 或 70mV 进行设置，因而允许使用电感器 DCR 或一个分立的检测电阻器作为检测元件。

LTC3855 具有一个精准的 0.6V 基准，并能够产生高达 12.5V 的输出电压。4.5V 至 38V 的宽输入电源范围囊括了大多数中间总线电压和电池化学组成。通过使两个控制器输出级异相运作，较大限度地降低了功率损失和电源噪声。该器件可支持突发模式 (Burst Mode^®) 操作、连续或脉冲跳跃模式。

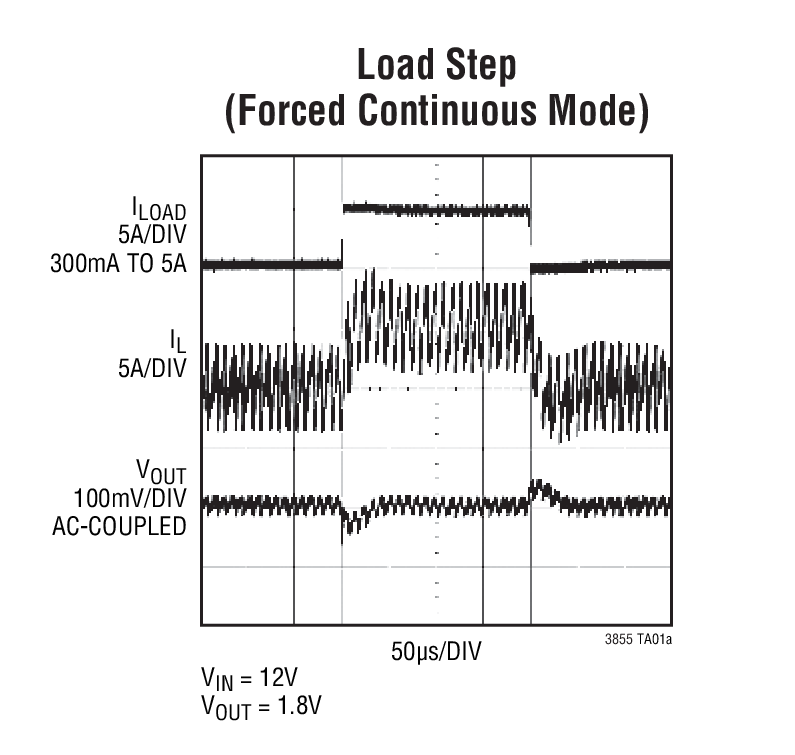

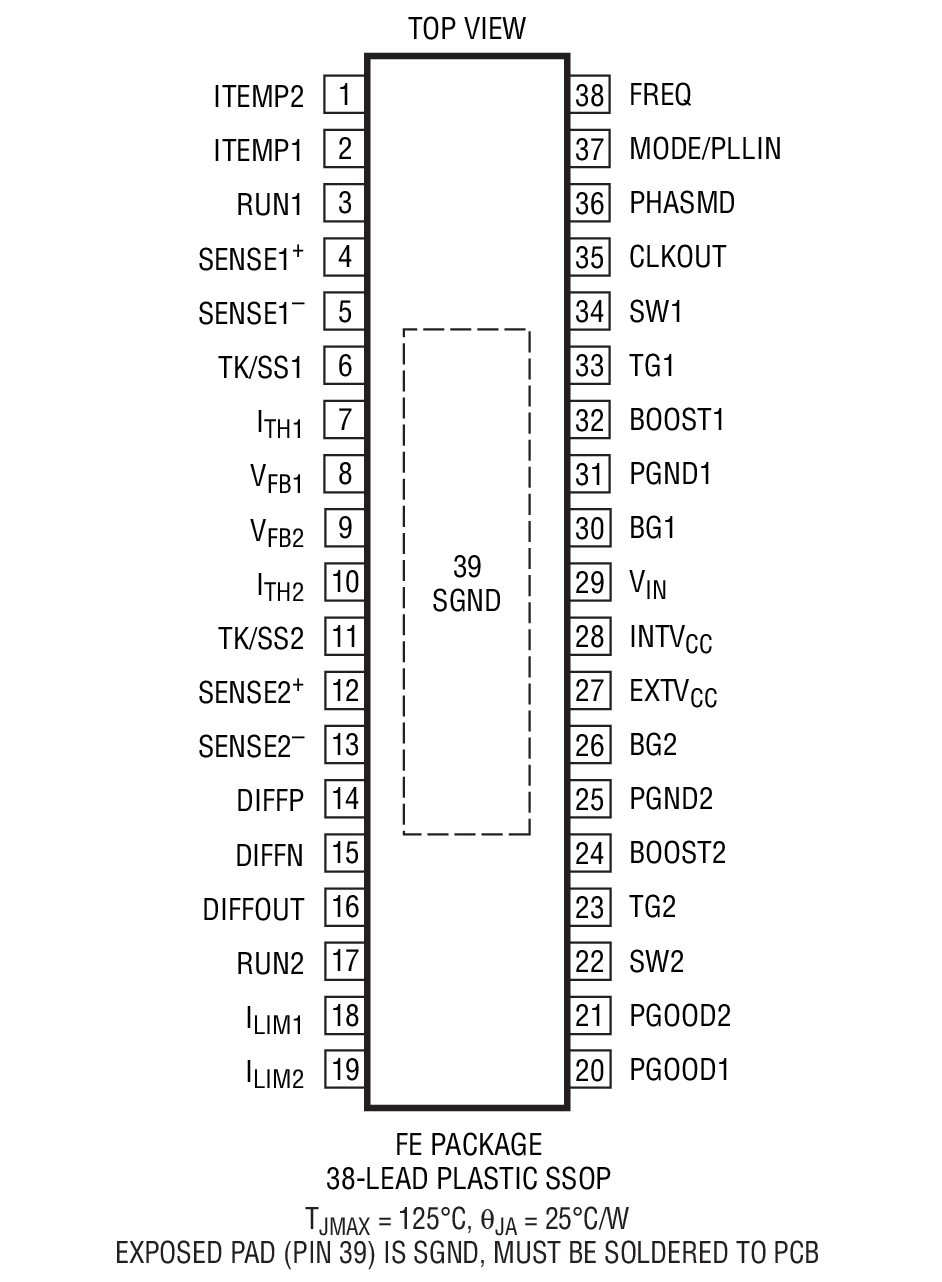

LTC3855 可以针对多达 12 相操作进行配置，具有 DCR 温度补偿、两个电源良好信号和两个电流限值设定引脚。LTC3855 采用扁平的 40 引脚 6mm x 6mm QFN 封装和 38 引脚裸露衬垫 FE 封装。
